Soluzioni innovative per una lavorazione efficiente: "La fresatrice FU1600 è una macchina progettata per la lavorazione efficiente di pezzi di grande peso. L'ampio piano consente di eseguire con precisione anche progetti complessi. I servomotori e le viti a ricircolo di sfere su ogni asse garantiscono potenza e un eccellente controllo. Inoltre, la testa universale orientabile, la lubrificazione centralizzata e la moderna lampada LED sono alcune delle soluzioni che rendono questa fresatrice adatta all'impiego professionale."

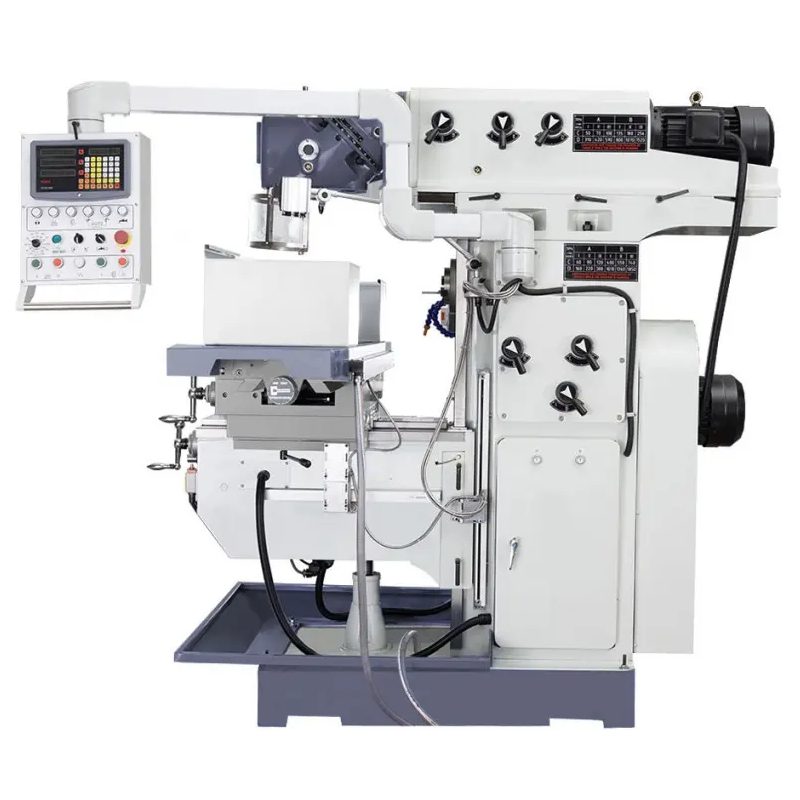

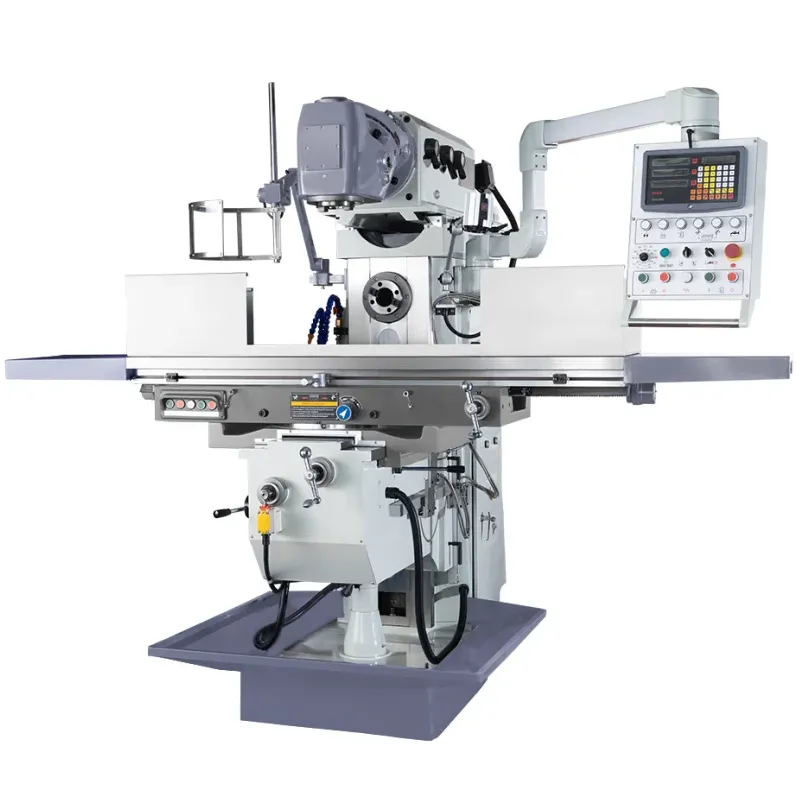

La fresatrice a mensola FU1600 è una fresatrice universale professionale per metalli destinata alla lavorazione di elementi grandi e pesanti. Il piano di lavoro 1600x500mm con capacità di carico di 1.800kg, il mandrino ISO50 e l'azionamento principale da 7,5kW offrono parametri adatti all'impiego intensivo in stabilimenti produttivi, officine utensili e reparti di manutenzione.
FU1600 è stata progettata come fresatrice a mensola industriale per processi impegnativi di lavorazione meccanica. Il piano di dimensioni 1600x500mm e con capacità di carico di 1.800kg consente il fissaggio stabile di pezzi massicci e di attrezzature tecnologiche articolate. Le corse di 1.200mm sull'asse X, 700mm sull'asse Y e 500mm sull'asse Z garantiscono un ampio campo di posizionamento rispetto all'utensile.
La trasmissione silenziosa del mandrino verticale utilizza ingranaggi temprati e rettificati, favorendo il funzionamento stabile del meccanismo di azionamento. La testa di fresatura universale orientabile su due piani amplia le possibilità di posizionamento del mandrino e consente di lavorare superfici che richiedono la modifica dell'angolo di conduzione dell'utensile.
Uno dei gruppi principali della macchina è il mandrino con cono ISO50. La gamma di velocità comprende 27 livelli da 30 a 2.050giri/min., consentendo di adattare i parametri di rotazione al diametro dell'utensile, al tipo di materiale e alla natura dell'operazione eseguita. La distanza tra l'attacco mandrino e la superficie del piano è di 50 - 550mm.
La testa di fresatura orientabile su due piani consente di modificare la posizione dell'utensile rispetto al pezzo lavorato. La combinazione delle due direzioni di orientamento permette di ottenere un ampio campo di posizioni di lavoro, grazie al quale la fresatrice universale FU1600 può essere utilizzata per la fresatura di superfici piane, scanalature e superfici inclinate.
La velocità di avanzamento sugli assi X e Y è di 10 - 1000mm/min, mentre sull'asse Z è di 5 - 500mm/min. Gli avanzamenti rapidi raggiungono 2540mm/min sugli assi X e Y e 1700mm/min sull'asse Z. Ciò consente di ridurre i movimenti di posizionamento e aumentare l'efficienza nell'esecuzione delle operazioni successive.
La fresatrice per metalli FU1600 è destinata a stabilimenti produttivi, officine utensili, officine di manutenzione e riparazione e reparti di manutenzione. È adatta alla lavorazione di corpi macchina, piastre, elementi strutturali e componenti di macchine, soprattutto dove sono richiesti un'elevata capacità di carico del piano, un ampio campo di corse e la possibilità di posizionare la testa a diverse angolazioni. È una soluzione per gli utilizzatori alla ricerca di una robusta fresatrice industriale ISO50 per diversi processi di lavorazione meccanica.
| Parametri tecnici | |
|---|---|
| Dimensioni del piano | 1600x500mm |
| Capacità di carico del piano | 1.800kg |
| Corsa asse X | 1200mm |
| Corsa asse Y | 700mm |
| Corsa asse Z | 500mm |
| Gamma di velocità | (27) 30 - 2.050giri/min. |
| Attacco mandrino | ISO50 |
| Distanza tra attacco mandrino e superficie del piano | 50 - 550mm |
| Testa orientabile | 360° |
| Avanzamento rapido asse X | 2540mm/min |
| Avanzamento rapido asse Y | 2540mm/min |
| Avanzamento rapido asse Z | 1700mm/min |
| Velocità di avanzamento asse X | 10 - 1000mm/min |
| Velocità di avanzamento asse Y | 10 - 1.000mm/min |
| Velocità di avanzamento asse Z | 5 - 500mm/min |
| Potenza, azionamento principale | 7,5kW |
| Dimensioni complessive | 2475x2260x2180mm |
| Peso | 5000kg |
La configurazione della dotazione consente di adattare la fresatrice universale FU1600 alle esigenze dello specifico processo tecnologico e all'organizzazione della postazione di lavoro.
*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo dotazione opzionale/aggiuntiva, installazione, trasporto e formazione; si prega di contattare il nostro consulente per maggiori informazioni.
Il piano con capacità di carico di 1.800kg, il mandrino ISO50, l'azionamento da 7,5kW, le ampie corse degli assi e il peso della struttura di 5000kg rendono la FU1600 adatta ad applicazioni industriali impegnative. Contatti un consulente CORMAK per scegliere la versione di equipaggiamento e l'attrezzatura adatte ai pezzi da lavorare e al processo di fresatura previsto.
