La fresatrice universale UWF 150 è una macchina avanzata che combina la precisione dei servomotori per gli assi X, Y, Z con l'azionamento indipendente della testa verticale. Grazie al volantino manuale che consente un posizionamento preciso dell'utensile e un movimento fluido, la macchina garantisce elevata precisione nelle diverse operazioni di fresatura. La struttura solida e massiccia assicura stabilità e durata. Il movimento simultaneo di più assi e la lubrificazione automatica aumentano l'efficienza e la produttività del lavoro.

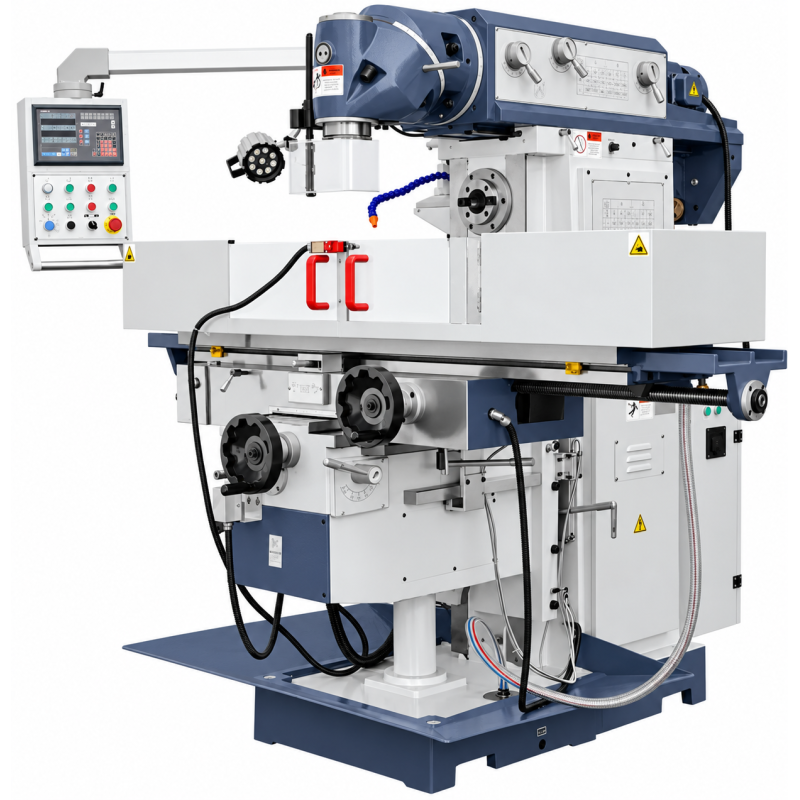

Fresatrice Universale UWF 150 SERWO è una fresatrice per metallo industriale destinata alla lavorazione precisa ed efficiente di elementi di diverse dimensioni. I servoazionamenti su tutti gli assi, la tavola di lavoro 1.600x360mm, i mandrini ISO50 e la testa verticale con possibilità di orientamento spaziale offrono un ampio campo di applicazione nelle attrezzerie, negli stabilimenti produttivi e nei reparti di manutenzione.
La UWF 150 SERWO è stata progettata come fresatrice con servoazionamento professionale per lavorazioni che richiedono un controllo preciso del movimento della tavola. La corsa massima di 1.300x320x460mm sugli assi X/Y/Z consente di lavorare elementi di grandi dimensioni, mentre gli avanzamenti 30-750/20-500/15-375mm/min permettono di adattare il movimento di lavoro al tipo di materiale, utensile e operazione.
L'impiego di servoazionamenti su tutti gli assi migliora il controllo del posizionamento e facilita l'esecuzione di movimenti di lavoro ripetitivi. La coppia del servomotore di 15Nm assicura parametri adeguati dell'azionamento di avanzamento durante la lavorazione meccanica professionale.
La macchina utilizza mandrino verticale e orizzontale con cono 7:24 ISO50. Il mandrino verticale è azionato da un motore da 4,5kW, mentre quello orizzontale da un motore da 5,5kW. Il campo di velocità è di (12) 60-1750giri/min per il mandrino verticale e 60-1800giri/min per quello orizzontale, consentendo di adattare la velocità al diametro dell'utensile e al materiale lavorato.
Le guide trapezoidali dell'asse X e le ampie guide rettangolari degli assi Y/Z formano un sistema stabile per la guida dei gruppi di lavoro. Le viti a ricircolo di sfere su tutti gli assi favoriscono la ripetibilità del movimento, mentre il sistema di lubrificazione centralizzata assicura l'apporto regolare del lubrificante alle guide e riduce le operazioni di manutenzione.

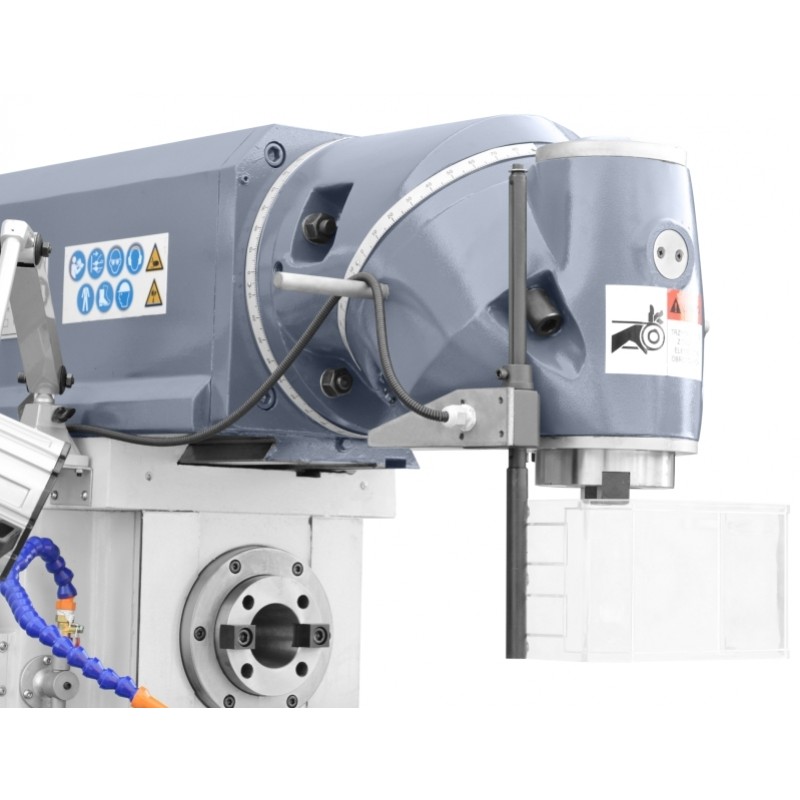

La traversa superiore inclinabile e regolabile e la testa verticale 3D ampliano le possibilità di posizionamento del mandrino. Ciò consente di lavorare superfici con diverse angolazioni e di ridurre la necessità di ripetuti riposizionamenti del pezzo. In questo modo, la UWF 150 SERWO risponde alle esigenze delle fresatrici universali professionali utilizzate per compiti produttivi variabili.
La combinazione di servoazionamenti, visualizzatore digitale a tre assi e ampi campi di avanzamento consente di controllare con precisione il movimento di lavoro. La corsa del braccio di 550mm, la distanza del mandrino dalla superficie della tavola di 196-656mm e la distanza del mandrino orizzontale dalla tavola di 20-480mm consentono di adattare lo spazio di lavoro alla geometria del pezzo e alle attrezzature utilizzate.
La fresatrice universale UWF 150 SERWO è adatta alle aziende di lavorazione dei metalli, alle attrezzerie, alle officine di riparazione, ai reparti di manutenzione e alla produzione di pezzi singoli e piccole serie. Può essere utilizzata per la fresatura di superfici piane, scanalature, superfici inclinate ed elementi che richiedono lavorazioni in configurazione verticale e orizzontale. È una macchina utensile per metallo professionale per utenti che richiedono elevata flessibilità di regolazione e avanzamenti precisi.
| Parametri tecnici | |
|---|---|
| DIMENSIONI DELLA TAVOLA | 1.600x360mm |
| CORSA MAX. DELLA TAVOLA (XYZ) | 1.300x320x460mm |
| AVANZAMENTO TAVOLA (XYZ) | 30-750/20-500/15-375mm/min |
| ATTACCO MANDRINO | 7:24 ISO50 (H) 7:24 ISO 50(V) |
| CORSA DEL BRACCIO | 550mm |
| DISTANZA DEL MANDRINO DALLA SUPERFICIE DELLA TAVOLA | 196-656mm |
| DISTANZA DEL MANDRINO ORIZZONTALE DALLA TAVOLA | 20-480mm |
| VELOCITÀ DEL MANDRINO | (12) 60-1750(V) 60-1800(H)giri/min. |
| POTENZA MOTORE ORIZZONTALE | 5,5kW |
| POTENZA MOTORE VERTICALE | 4,5kW |
| SERVOMOTORE | 15Nm |
| DIMENSIONI | 1.800x2.100x2.000mm |
| PESO | 2.885kg |
La combinazione di servoazionamenti, due mandrini ISO50, ampia tavola e spazio di lavoro esteso rende la UWF 150 SERWO adatta ad applicazioni industriali impegnative. Contatta un consulente CORMAK per scegliere le attrezzature e la configurazione della macchina in base al tipo di pezzi, materiali e processi di fresatura previsti.
