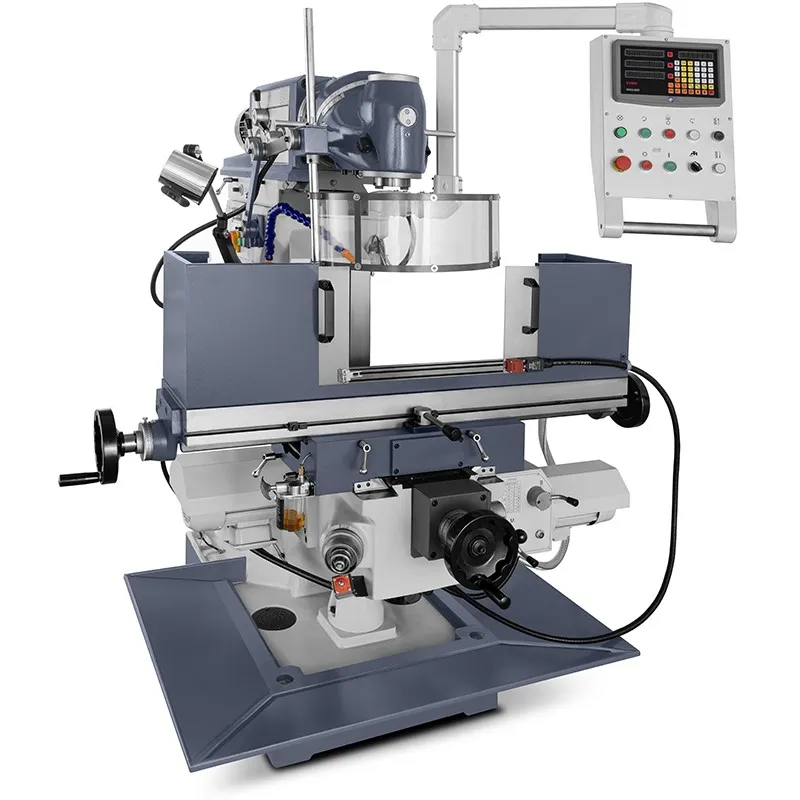

La nostra fresatrice universale UWF 150 è una macchina avanzata che combina la precisione dei servomotori per gli assi X, Y, Z con un azionamento indipendente della testa verticale. Grazie al volantino manuale ergonomico, che consente una regolazione precisa dell'utensile e un movimento fluido, la macchina assicura elevata precisione nelle diverse operazioni di fresatura. La struttura solida e massiccia garantisce stabilità e durata. Il movimento simultaneo di più assi e la funzione di lubrificazione automatica aumentano l'efficienza e la produttività del lavoro.

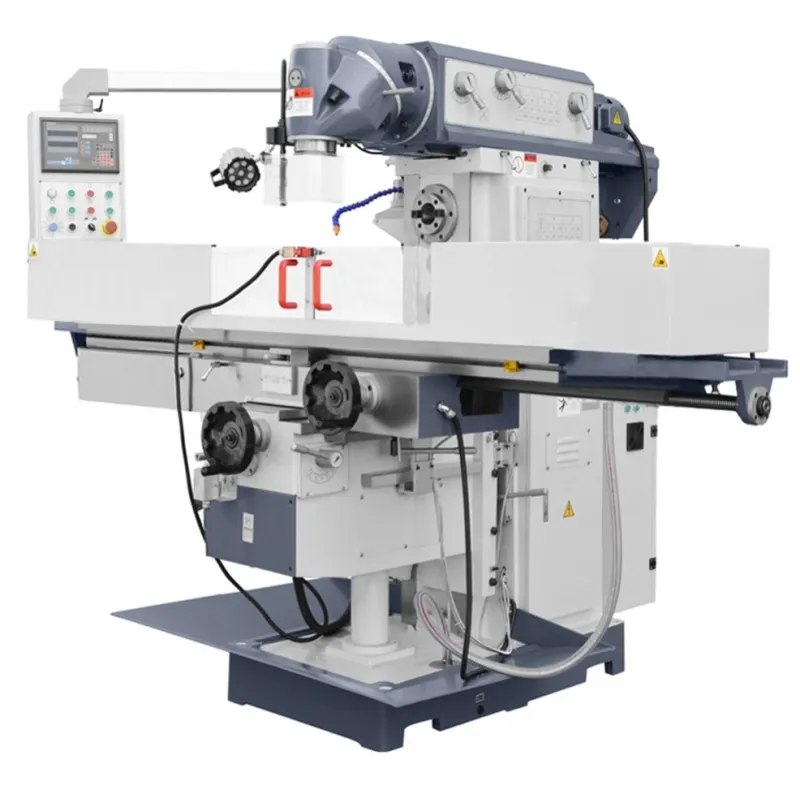

La fresatrice universale UWF 200 SERWO è una fresatrice per metallo industriale destinata alla lavorazione intensiva di elementi di grandi dimensioni. Il piano di lavoro da 2.000x400mm, le corse degli assi X/Y/Z pari a 1.600x490x460mm e il servomotore con coppia di 15Nm offrono ampie possibilità tecnologiche nella produzione di pezzi singoli, piccole serie e nelle lavorazioni d'officina.
La UWF 200 SERWO è stata progettata per le aziende che richiedono da una fresatrice universale un'ampia area di lavoro, un'elevata stabilità strutturale e un controllo preciso dei movimenti degli assi. La corsa massima della tavola di 1.600x490x460mm consente la lavorazione di pezzi lunghi e pesanti, limitando la necessità di riposizionare frequentemente il componente tra le varie operazioni.
Il servomotore da 15Nm supporta il movimento fluido della tavola e il posizionamento preciso durante la lavorazione. Il campo di avanzamento degli assi X/Y/Z, rispettivamente di 30-750 / 20-500 / 15-375mm/min, consente di adattare la velocità del movimento di lavoro al tipo di fresatura, al materiale e all'utensile utilizzato.

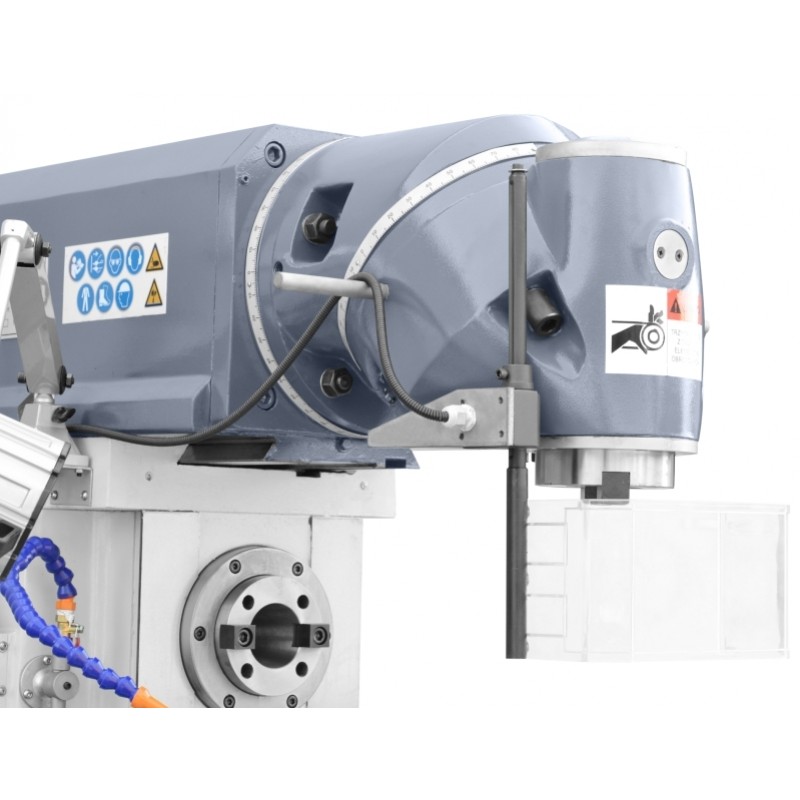

Uno degli elementi principali della struttura è la testa orientabile a 360°, che consente di posizionare liberamente l'utensile rispetto alla superficie lavorata. Questa soluzione aumenta la flessibilità del processo e permette di eseguire operazioni con diverse angolazioni senza dover modificare ogni volta il fissaggio del pezzo.
L'elettronica Schneider Electric e gli azionamenti SERWO controllano le funzioni principali della macchina e garantiscono una guida stabile degli assi. Il pannello di controllo è stato progettato per consentire un rapido accesso ai parametri di lavoro, mentre l'ampia superficie della tavola permette all'operatore di predisporre una postazione di lavorazione articolata.

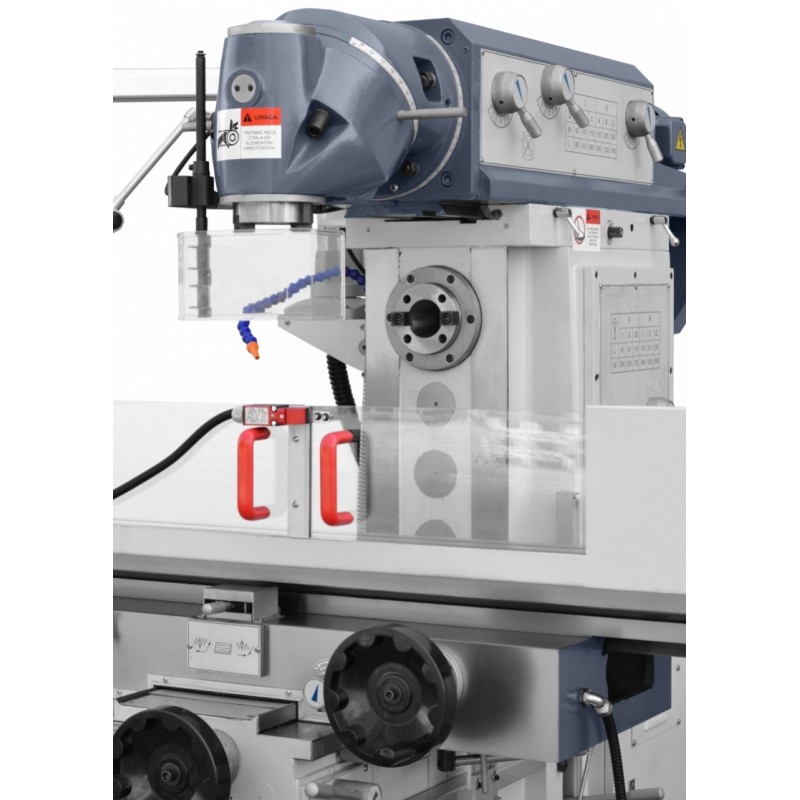

La fresatrice utilizza un attacco mandrino 7:24 ISO50 sia nella configurazione orizzontale sia in quella verticale. Questa soluzione consente di utilizzare attrezzature destinate ad applicazioni industriali più gravose. Il campo di velocità è di 60-1750giri/min per il mandrino verticale e di 60-1800giri/min per quello orizzontale, con 12 livelli di velocità.

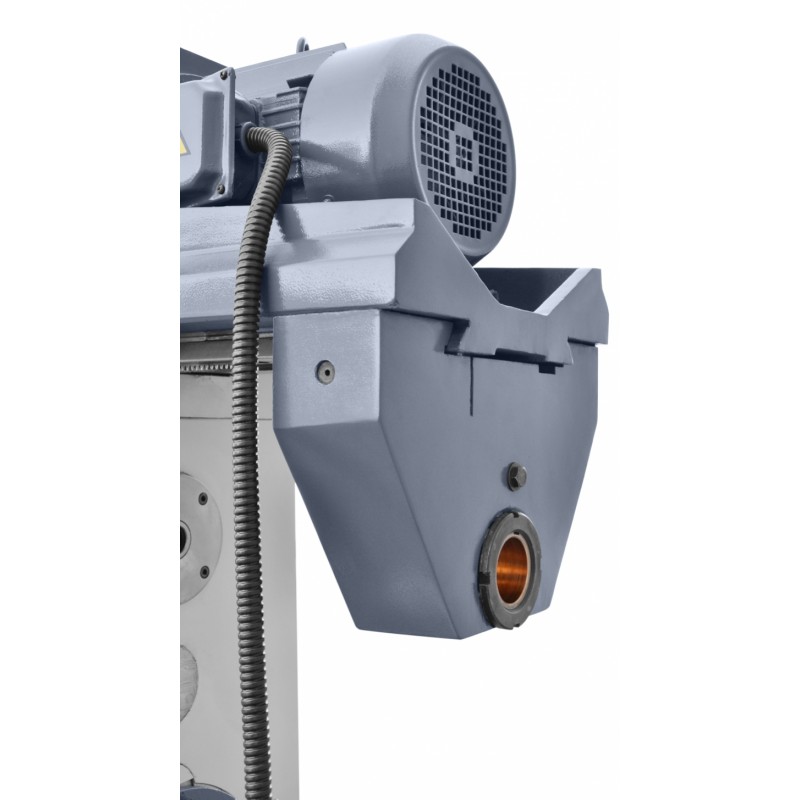

Il motore orizzontale da 7,5kW e quello verticale da 5kW consentono di adattare la modalità di lavorazione alla geometria del pezzo e al tipo di operazione eseguita. Grazie a ciò, la UWF 200 SERWO può essere utilizzata per sgrossatura, fresatura di superfici piane, scanalature ed elementi che richiedono lavorazioni da diverse direzioni.
Il peso della macchina, pari a 4.500kg, assicura una base strutturale adeguatamente stabile durante il taglio. La distanza del mandrino dalla superficie della tavola di 196-656mm e la distanza del mandrino orizzontale dalla tavola di 20-480mm consentono di adattare lo spazio di lavoro a differenti altezze dei pezzi e configurazioni degli utensili.
La corsa del braccio di 550mm aumenta ulteriormente le possibilità di posizionamento della testa rispetto al pezzo lavorato. In pratica, ciò si traduce in una maggiore libertà nell'organizzazione del processo tecnologico e nella riduzione del numero di operazioni preparatorie aggiuntive.
La fresatrice universale UWF 200 SERWO trova applicazione negli stabilimenti produttivi, nelle officine utensili, nelle officine di manutenzione, nelle aziende che producono componenti per macchine e nei reparti di manutenzione. È adatta ovunque le fresatrici universali debbano combinare un ampio campo di corsa, elevata stabilità e possibilità di lavorare in configurazione verticale e orizzontale.
| DIMENSIONI DELLA TAVOLA | 2.000x400mm |
| CORSA MAX. DELLA TAVOLA (XYZ) | 1.600x490x460mm |
| AVANZAMENTO TAVOLA (XYZ) | 30-750/20-500/15-375mm/min |
| ATTACCO MANDRINO | 7:24 ISO50 (H) 7:24 ISO 50(V) |
| CORSA DEL BRACCIO | 550mm |
| DISTANZA DEL MANDRINO DALLA SUPERFICIE DELLA TAVOLA | 196-656mm |
| DISTANZA DEL MANDRINO ORIZZONTALE DALLA TAVOLA | 20-480mm |
| VELOCITÀ DEL MANDRINO | (12) 60-1750(V) 60-1800(H)giri/min. |
| POTENZA MOTORE ORIZZONTALE | 7,5kW |
| POTENZA MOTORE VERTICALE | 5kW |
| SERVOMOTORE | 15Nm |
| DIMENSIONI | 1.860x2.500x2.000mm |
| PESO | 4.500kg |
La combinazione di un'ampia tavola, mandrini ISO50, servomotore, elevata potenza e testa orientabile a 360° rende la UWF 200 SERWO adatta alle aziende che richiedono un'elevata flessibilità tecnologica. È una fresatrice per metallo adatta alla lavorazione di pezzi di maggiori dimensioni e a processi nei quali sono importanti un ampio campo di regolazione e la stabilità strutturale.
Contatta un consulente CORMAK per scegliere la configurazione della UWF 200 SERWO e le attrezzature in funzione dei materiali da lavorare, delle dimensioni dei pezzi e della tecnologia di fresatura prevista.
