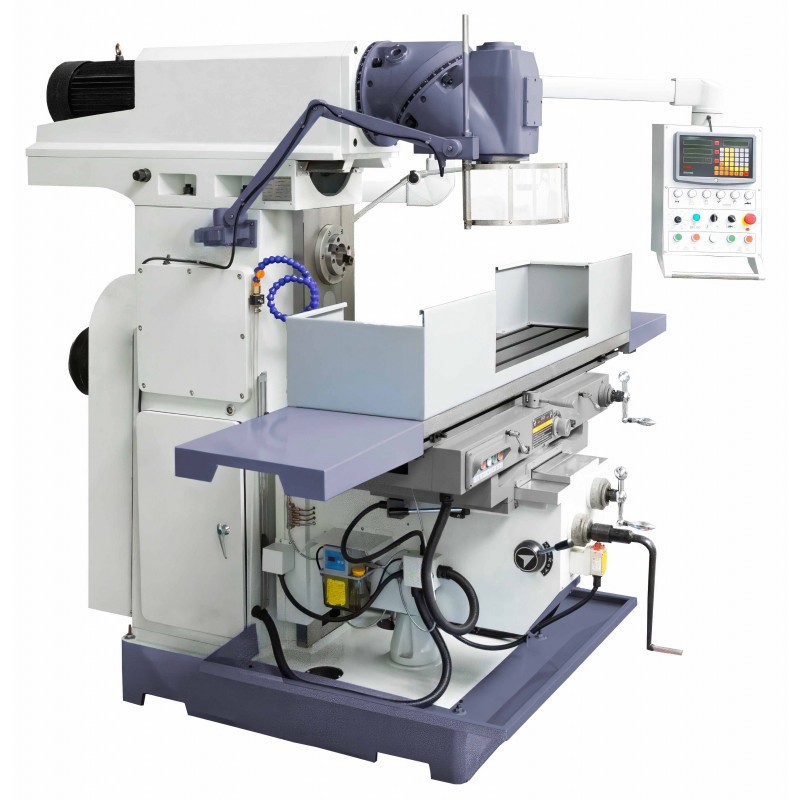

La fresatrice a mensola FU1700 è una macchina dalla struttura particolarmente robusta. Grazie all'impiego di servomotori e viti a ricircolo di sfere su tutti gli assi, garantisce elevata precisione ed efficienza. Dotazioni aggiuntive come la testa universale orientabile, la lubrificazione centralizzata e la lampada LED rendono l'utilizzo semplice e confortevole. È una macchina in grado di affrontare anche le lavorazioni più impegnative.
La fresatrice a mensola FU1700 è una fresatrice industriale per metalli destinata alla lavorazione precisa di elementi che richiedono ampie corse, una guida stabile del piano e un posizionamento flessibile della testa. La struttura con servomotori sui tre assi, piano 1800x400mm e due mandrini consente di eseguire un'ampia gamma di lavorazioni di fresatura nella produzione di pezzi singoli, piccole serie e nelle officine.
FU1700 è stata progettata per officine professionali di lavorazione meccanica che richiedono dalla macchina sia un'adeguata rigidità sia un'ampia gamma di regolazioni tecnologiche. I servomotori degli assi consentono la regolazione continua dell'avanzamento sugli assi X, Y e Z, permettendo all'operatore di adattare con precisione il movimento di lavoro al tipo di materiale, all'utensile e alla natura dell'operazione.
Le corse del piano di 1300/450/600mm sugli assi X/Y/Z consentono di lavorare elementi di notevoli dimensioni. L'ampio piano di lavoro e le cave a T permettono il fissaggio stabile di pezzi, morse e attrezzature aggiuntive. Questi parametri consentono alla FU1700 di svolgere la funzione di macchina utensile universale nelle aziende che utilizzano fresatrici universali per diverse lavorazioni produttive.
La testa di fresatura universale può essere orientata su due piani. La combinazione dei due campi di regolazione consente di posizionare l'utensile all'angolazione appropriata rispetto alla superficie lavorata e di passare agevolmente dalla configurazione verticale a quella orizzontale. Questa soluzione amplia la gamma delle operazioni possibili senza la necessità di utilizzare una macchina utensile separata.
Il mandrino verticale lavora nell'intervallo 50-1520giri/min, mentre quello orizzontale nell'intervallo 60-1850giri/min. Dodici velocità per ciascun mandrino consentono di selezionare la velocità di rotazione in funzione del diametro dell'utensile e delle esigenze del processo. I coni ISO50 sono adatti all'impiego con attrezzature utilizzate nelle fresatrici professionali per metalli.
L'avanzamento sugli assi X e Y può essere regolato nell'intervallo 25~800mm/min, mentre sull'asse Z nell'intervallo 8~267mm/min. La coppia del servomotore è pari a 12N.m. Questi parametri consentono di impostare adeguatamente la velocità del movimento di lavoro sia durante la sgrossatura sia nelle operazioni di finitura più precise.
La corsa del braccio superiore di 700mm e la distanza tra il mandrino verticale e il piano di 200-850mm consentono di adattare lo spazio di lavoro all'altezza del pezzo, alla lunghezza dell'utensile e all'attrezzatura utilizzata.
La fresatrice a mensola FU1700 è destinata a stabilimenti produttivi, officine utensili, officine di manutenzione e riparazione, reparti di manutenzione e aziende che eseguono lavorazioni di pezzi singoli e piccole serie. Può essere utilizzata per la fresatura di superfici piane, scanalature, superfici inclinate ed elementi che richiedono l'impiego del mandrino verticale o orizzontale. È una soluzione per le aziende che richiedono da una fresatrice universale per metalli un'ampia area di lavoro e un'estesa possibilità di regolazione dei parametri.
| Dimensioni del piano | 1800x400mm |
| Corse del piano (X/Y/Z) | 1300/450/600mm |
| Velocità di avanzamento asse X | 25~800mm/min |
| Velocità di avanzamento asse Y | 25~800mm/min |
| Velocità di avanzamento asse Z | 8~267mm/min |
| Cono mandrino | 7:24 IS050 (H) 7:24 IS050 (V) |
| Corsa del braccio superiore | 700mm |
| Distanza tra mandrino verticale e piano | 200-850mm |
| Distanza tra l'asse del mandrino orizzontale e la superficie del braccio | 200mm |
| Gamma di velocità di rotazione | 50-1520 (Verticale) giri/min 60-1850 (Orizzontale) giri/min |
| Numero di velocità del mandrino | 12/12 |
| Cave a T (quantità/larghezza/interasse) | 3/18/100mm |
| Potenza motore mandrino | 5,5 (Orizzontale) 7,5 (Verticale) kW |
| Coppia servomotore di avanzamento | 12N.m |
| Dimensioni complessive | 2245×2100×2000mm |
| Peso | 3.580kg |
La configurazione disponibile della dotazione consente di adattare FU1700 alle caratteristiche del processo tecnologico, al sistema di fissaggio degli utensili e alle esigenze dell'operatore. Elementi quali il visualizzatore digitale, il sistema di raffreddamento o la lubrificazione centralizzata aumentano la funzionalità della postazione e facilitano l'organizzazione del lavoro.
*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo dotazione opzionale/aggiuntiva, installazione, trasporto e formazione; si prega di contattare il nostro consulente per maggiori informazioni.
La combinazione di un'ampia area di lavoro, avanzamenti controllati da servomotori, due mandrini e testa orientabile consente alla FU1700 di gestire un'ampia gamma di processi in un'unica postazione. La macchina è destinata agli utilizzatori che richiedono dalle fresatrici industriali per metalli flessibilità di regolazione, una struttura stabile e la possibilità di lavorare pezzi di grandi dimensioni.
Contatti un consulente CORMAK per scegliere la versione FU1700 e la dotazione adatta ai materiali lavorati, alla geometria dei pezzi e alle operazioni tecnologiche previste.
