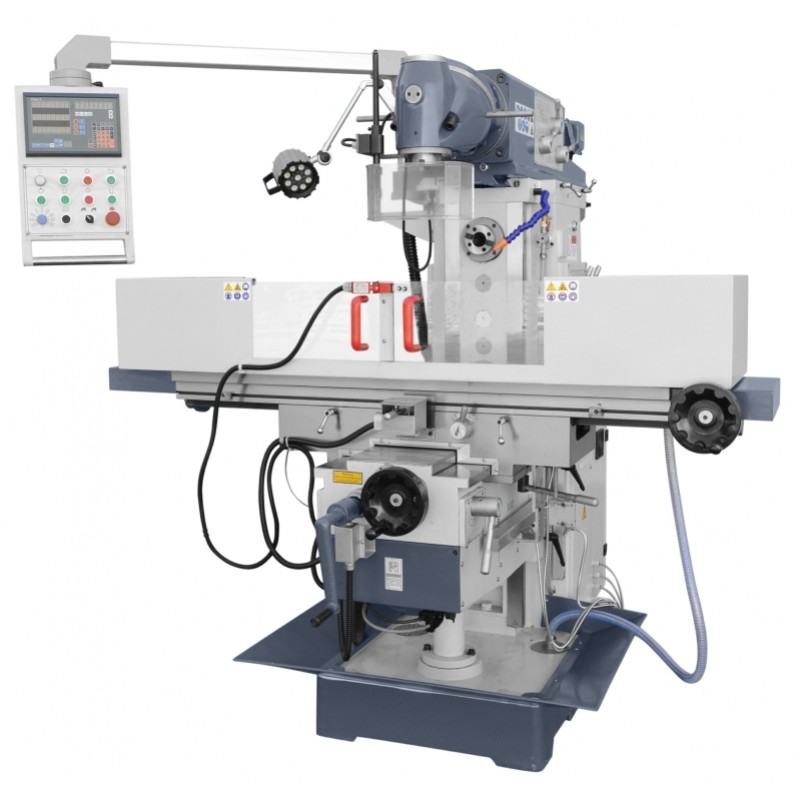

La fresatrice UWF 130 SERVO combina servomotori per gli assi X, Y e Z con un azionamento indipendente della testa, offrendo elevata precisione e flessibilità nella lavorazione. La struttura solida e massiccia garantisce stabilità anche durante le lavorazioni più impegnative. Il movimento simultaneo di più assi e la lubrificazione automatica rendono la fresatrice adatta alla lavorazione precisa di particolari e alla realizzazione di diversi progetti di fresatura.
Fresatrice universale UWF 130 SERVO è una fresatrice industriale per metallo dotata di servocomando dell’avanzamento, movimento automatico della tavola su tre assi e mandrini con cono ISO 40. La tavola di lavoro 1370x320 mm, la corsa longitudinale 1000 mm e la testa inclinabile a 360° assicurano un ampio campo di applicazione in attrezzerie, stabilimenti produttivi e reparti di manutenzione.
Il modello UWF 130 SERVO è stato progettato per lavorazioni meccaniche professionali che richiedono stabilità strutturale e una guida precisa della tavola. Il corpo in ghisa limita l’influenza delle vibrazioni durante la fresatura, mentre il servomotore di avanzamento 10 Nm / 1,5 kW supporta lo spostamento controllato dei gruppi di lavoro.

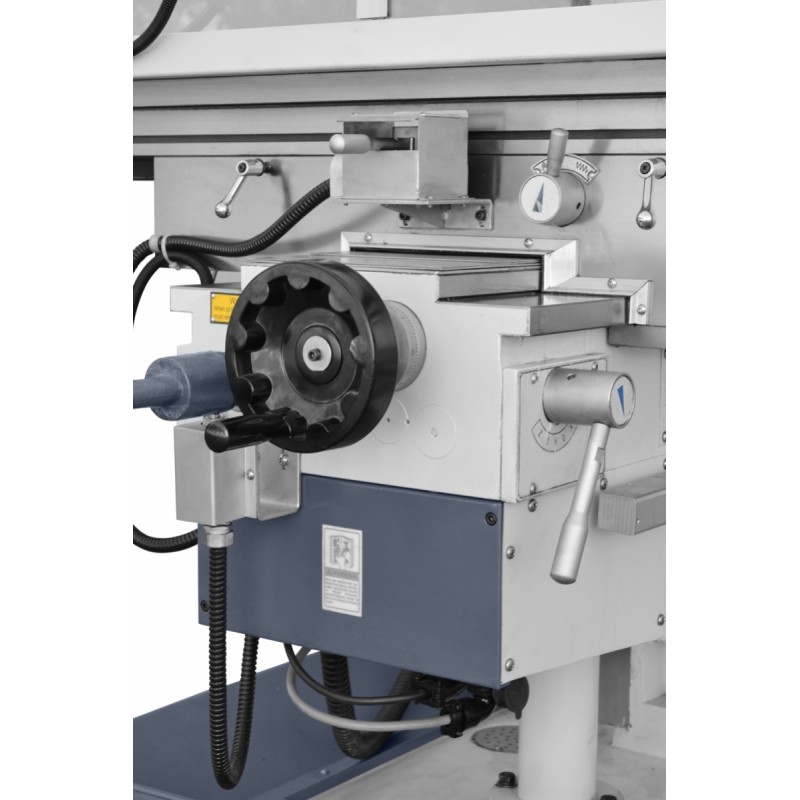

Gli avanzamenti automatici sugli assi X, Y e Z e gli spostamenti rapidi facilitano il posizionamento del pezzo. Il campo di avanzamento è di (8) 30 - 830 mm/min sugli assi X e Y e di (8) 23 - 625 mm/min sull’asse Z, consentendo di selezionare la velocità di movimento in base al materiale lavorato e al tipo di operazione.

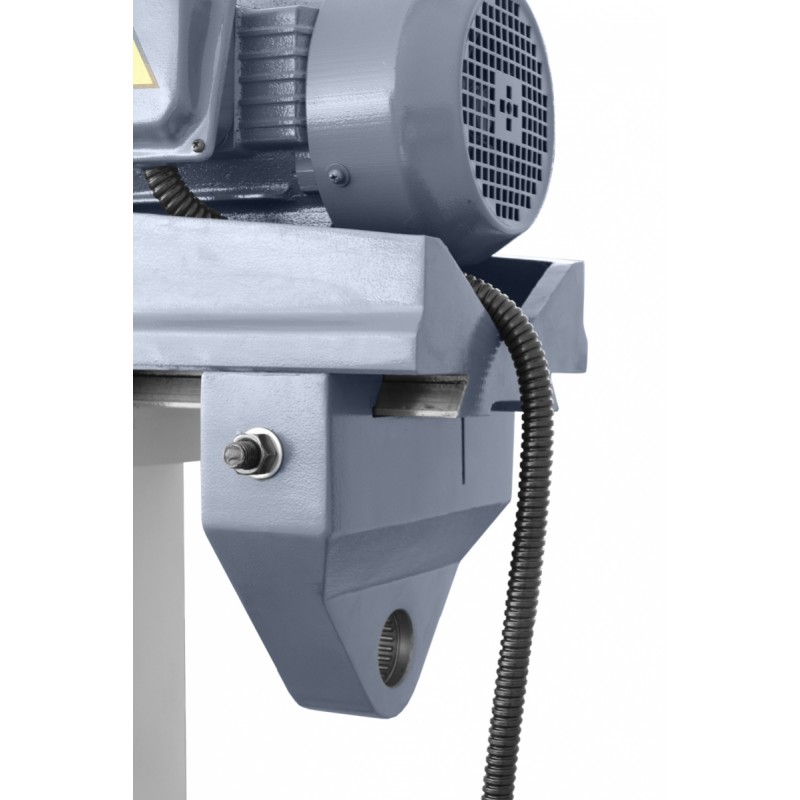

La fresatrice industriale UWF 130 SERVO utilizza un mandrino verticale e uno orizzontale con cono ISO 40. Il mandrino orizzontale offre 12 velocità nel campo 35 - 1500 giri/min, mentre quello verticale dispone di 11 velocità da 45 a 1660 giri/min. Entrambi i mandrini sono azionati da motori con potenza di 4,0 kW.
Questa soluzione consente di scegliere la configurazione di lavoro in base al tipo di utensile, al materiale e alla direzione dell’operazione eseguita. La distanza del mandrino verticale dalla tavola è di 30 - 430 mm, mentre la distanza del mandrino dalla colonna è di 305 - 805 mm, aumentando le possibilità di posizionamento del pezzo.
La tavola inclinabile nel campo da -45° a +45° e la testa di fresatura ruotabile di 360° consentono di eseguire lavorazioni a diverse angolazioni senza dover ricorrere a soluzioni aggiuntive a ogni cambio del piano di lavoro. Tre cave a T con larghezza di 14 mm e interasse di 80 mm consentono il fissaggio stabile di morse e attrezzature.
La corsa longitudinale della tavola è di 1000 mm, quella trasversale di 360 mm e quella verticale di 400 mm. Gli avanzamenti rapidi raggiungono 1000 mm/min sugli assi X e Y e 750 mm/min sull’asse Z. Questi parametri facilitano il cambio della posizione di lavoro e riducono il tempo dei movimenti ausiliari tra le successive operazioni di fresatura.
Il sistema di raffreddamento dotato di pompa 90W offre una portata di 25L/min. L’erogazione del refrigerante nella zona di taglio favorisce la dissipazione del calore durante la lavorazione e migliora le condizioni di lavoro dell’utensile.
La fresatrice universale ISO 40 UWF 130 SERVO è destinata a officine di lavorazione dei metalli, attrezzerie, officine di manutenzione e riparazione, produzione di pezzi singoli e piccole serie e reparti di manutenzione. Può essere utilizzata per la fresatura di superfici piane, scanalature, superfici inclinate ed elementi che richiedono lavorazioni in configurazione verticale o orizzontale. È una fresatrice professionale con servocomando destinata agli utilizzatori che richiedono un ampio campo di movimento e una configurazione flessibile della postazione.
| Parametri tecnici | |
|---|---|
| DIMENSIONI DELLA TAVOLA | 1370x320 mm |
| DIMENSIONI DELLE CAVE A T | 3 / 14 mm / 80 mm |
| ATTACCO MANDRINO ORIZZONTALE/VERTICALE | ISO 40 |
| NUMERO DI VELOCITÀ DEL MANDRINO ORIZZONTALE | (12) 35 - 1500 giri/min |
| NUMERO DI VELOCITÀ DEL MANDRINO VERTICALE | (11) 45 - 1660 giri/min |
| TESTA DI FRESATURA INCLINABILE | 360° |
| CORSA LONGITUDINALE (X) | 1000 mm |
| CORSA TRASVERSALE (Y) | 360 mm |
| CORSA VERTICALE (Z) | 400 mm |
| DISTANZA MANDRINO VERTICALE/TAVOLA | 30 - 430 mm |
| DISTANZA MANDRINO/COLONNA | 305 - 805 mm |
| TAVOLA INCLINABILE | -45° a +45° |
| CARICO MASSIMO DELLA TAVOLA | 300 kg |
| CAMPO DI AVANZAMENTO LONGITUDINALE | (8) 30 - 830 mm/min |
| CAMPO DI AVANZAMENTO TRASVERSALE | (8) 30 - 830 mm/min |
| CAMPO DI AVANZAMENTO VERTICALE | (8) 23 - 625 mm/min |
| AVANZAMENTO RAPIDO ASSE X | 1000 mm/min |
| AVANZAMENTO RAPIDO ASSE Y | 1000 mm/min |
| AVANZAMENTO RAPIDO ASSE Z | 750 mm/min |
| MOTORE MANDRINO ORIZZONTALE | 4,0 kW |
| MOTORE MANDRINO VERTICALE | 4,0 kW |
| POTENZA SERVOMOTORE (AVANZAMENTO) | 10 Nm / 1,5 kW |
| POTENZA POMPA REFRIGERANTE | 90W |
| PORTATA DEL SISTEMA DI RAFFREDDAMENTO | 25L/min |
| DIMENSIONI | 1880 x 1830 x 2050 mm |
| PESO | 2360 kg |
*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo dotazione opzionale/aggiuntiva, installazione, trasporto e formazione; si prega di contattare il nostro consulente per maggiori informazioni.
La combinazione di mandrini ISO 40, servocomando, avanzamenti automatici, tavola inclinabile e testa a 360° consente alla UWF 130 SERVO di eseguire un’ampia gamma di operazioni su un’unica postazione. Contatti un consulente CORMAK per scegliere la versione di equipaggiamento, i sistemi di serraggio e le attrezzature adatti ai particolari da lavorare e ai processi tecnologici previsti.
