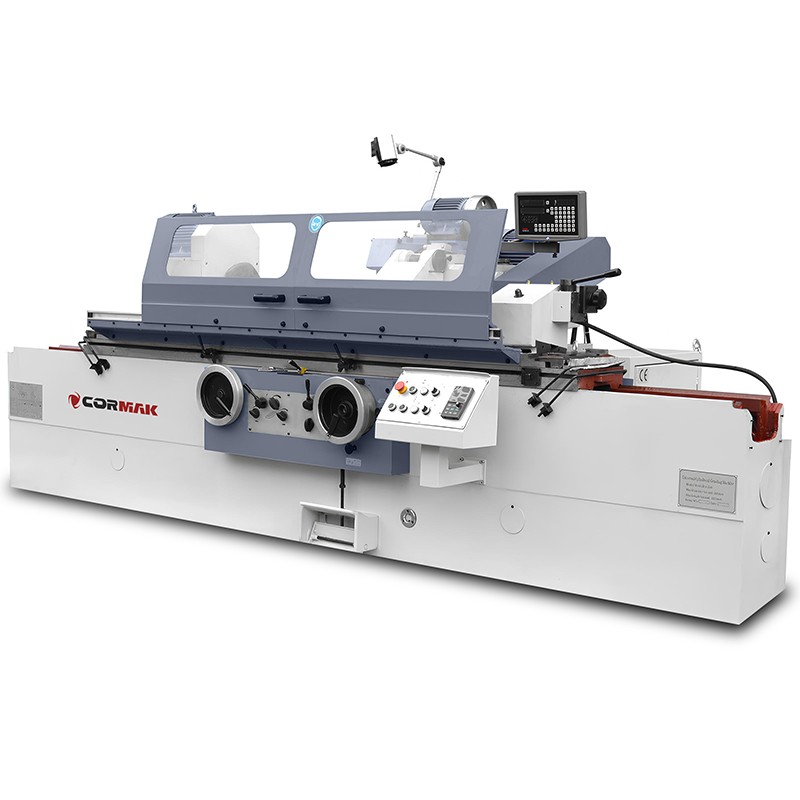

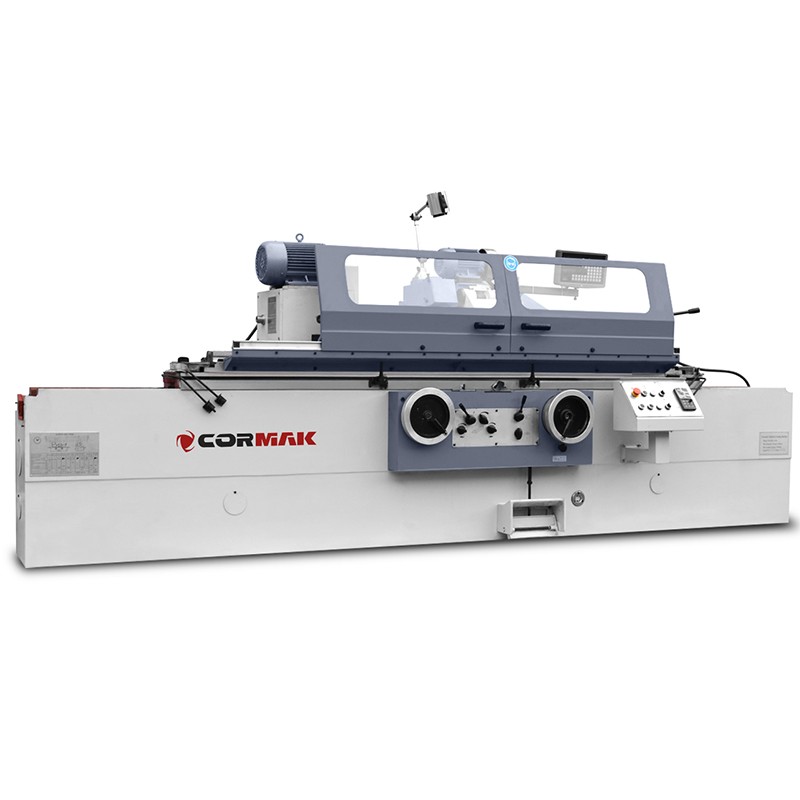

Rettificatrice per alberi e fori CORMAK Ø200x750mm

Rettificatrice per alberi e fori Ø200 x 750 mm – Precisione nella lavorazione cilindrica

Rettificatrice per alberi e fori Ø200 x 750 mm è una macchina avanzata progettata per la rettifica di precisione di superfici cilindriche esterne e interne. La sua struttura robusta e le tecnologie moderne garantiscono un’elevata accuratezza di lavorazione e affidabilità in ambienti industriali esigenti.

Punti di forza principali della rettificatrice per alberi e fori Ø200 x 750 mm

Rettificatrice per alberi e fori Ø200 x 750 mm è una soluzione versatile per gli impianti industriali che richiedono la lavorazione di precisione di elementi cilindrici con diametro fino a 200 mm e lunghezza fino a 750 mm. Progettata per professionisti, combina tecnologie avanzate, come la regolazione continua della velocità del mandrino e il sistema di avanzamento idraulico, con una struttura massiccia dal peso di 4.3 tonnellate, garantendo affidabilità ed efficienza. La macchina consente la rettifica sia delle superfici esterne degli alberi sia dei fori interni con diametro da 25 a 100 mm, rendendola una scelta ideale per un’ampia gamma di applicazioni. La ricca dotazione standard, inclusi testa per rettifica interna e mandrino a 3 griffe, ne aumenta la funzionalità, mentre gli avanzamenti di precisione (0.0025 mm) garantiscono un’eccellente finitura superficiale. I vantaggi principali includono:

• Alta precisione di lavorazione: Avanzamento minimo 0.0025 mm e spostamenti trasversali di precisione (sgrossatura 0.01 mm, finitura 0.0025 mm) assicurano una finitura superficiale eccezionale.
• Versatilità d’impiego: Possibilità di rettificare alberi con diametro 5-200 mm e fori con diametro 25-100 mm, con lunghezza massima di rettifica esterna 750 mm e interna 125 mm.
• Stabilità e durata: Struttura massiccia dal peso di 4.3 tonnellate che riduce le vibrazioni, garantendo stabilità durante il lavoro intensivo.
• Sistema idraulico efficiente: Avanzamento idraulico del tavolo con gamma di velocità 0.1-4 m/min consente movimenti fluidi e precisi, aumentando l’efficienza di lavorazione.
• Flessibilità di configurazione: Ricca dotazione standard e opzioni aggiuntive, come lunette o diamantatore, permettono di adattare la macchina a esigenze specifiche.
• Pronta all’uso: La macchina è completamente preparata per l’avvio immediato della produzione, riducendo i tempi di fermo.

Struttura e tecnologia della rettificatrice

Struttura solida e componenti di precisione

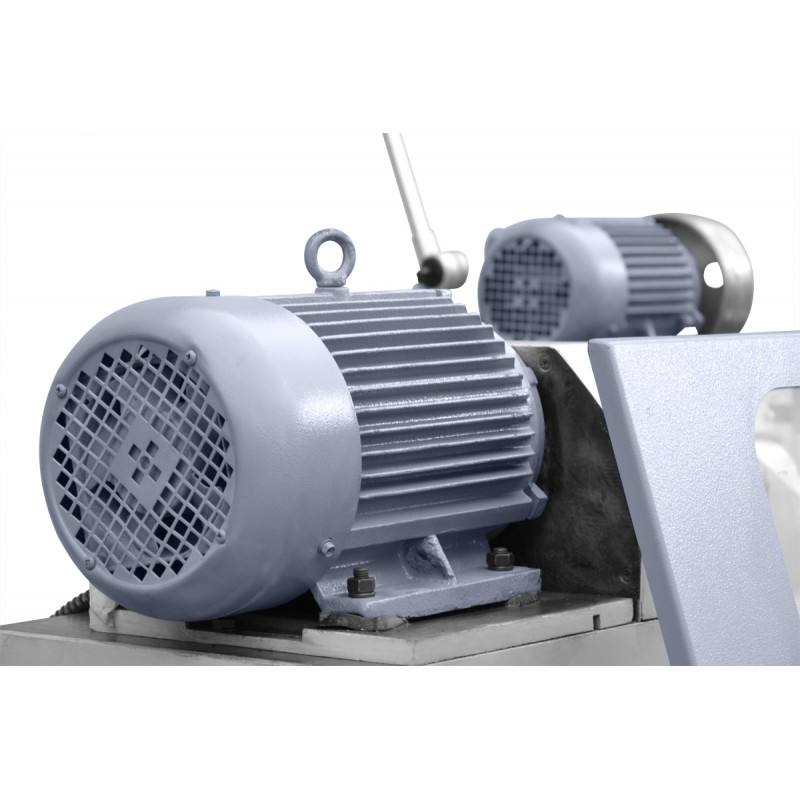

Rettificatrice per alberi e fori Ø200 x 750 mm si distingue per una struttura massiccia dal peso di 4.3 tonnellate e dimensioni 275x203x205 cm, che garantisce stabilità durante la lavorazione. Dotata di guide di precisione e mandrino azionato da un motore di potenza 4 kW, lavora con una mola di dimensioni 400x50x203 mm, consentendo una lavorazione efficace delle superfici cilindriche esterne. La testa per rettifica interna con motore di potenza 1.1 kW e velocità di rotazione 10000/15000 giri/min assicura la finitura di precisione dei fori.

Sistema di avanzamento avanzato

La macchina offre uno spostamento trasversale massimo di 205 mm e avanzamenti manuali di precisione: sgrossatura 2 mm/giro e finitura 0.5 mm/giro. L’avanzamento minimo 0.0025 mm e la compensazione dell’usura della mola a livello di 0.0025 mm garantiscono un’elevata accuratezza di lavorazione. Il sistema di avanzamento idraulico del tavolo con gamma di velocità 0.1-4 m/min assicura movimenti fluidi, fondamentali per applicazioni di precisione.

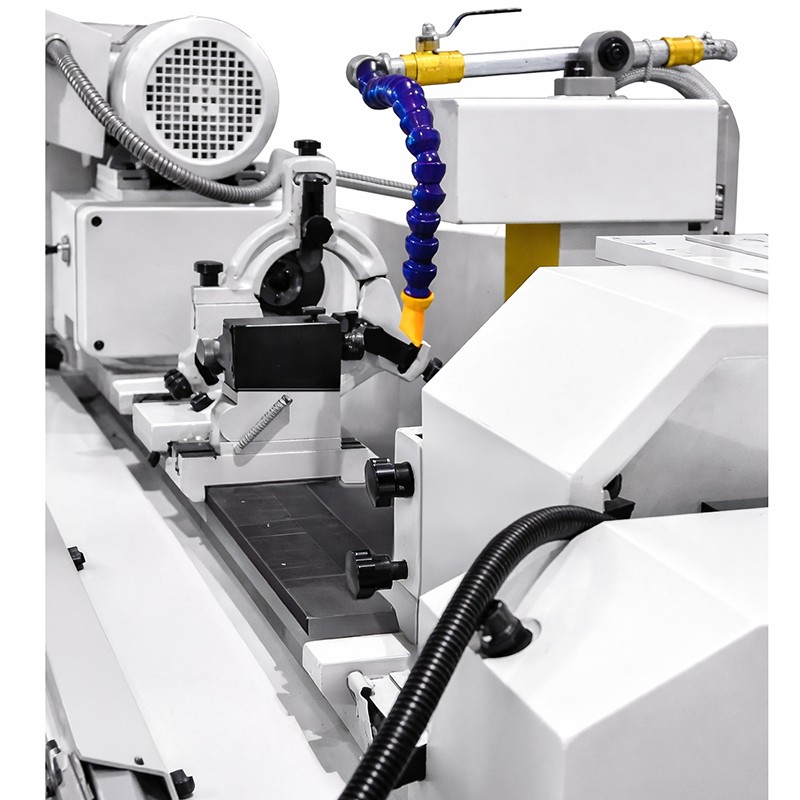

Sistema di raffreddamento e dispositivi di serraggio

Rettificatrice per alberi è dotata di un efficiente sistema di raffreddamento con pompa da 25 L/min, che protegge il materiale lavorato e la mola dal surriscaldamento. Il mandrino a 3 griffe e la testa girevole con cono MK 4 garantiscono un serraggio sicuro dei pezzi, aumentando la sicurezza e la precisione del lavoro. L’angolo di rotazione della testa +90° e del tavolo (3° a destra, 8° a sinistra) consentono un adattamento flessibile a diverse operazioni di lavorazione.

Precisione ed efficienza di lavoro

Rettificatrice per alberi e fori Ø200 x 750 mm assicura un’eccellente qualità di finitura grazie al controllo preciso degli avanzamenti e alla struttura stabile. La lunghezza massima di rettifica esterna è 750 mm, mentre quella interna è 125 mm, consentendo la lavorazione di particolari di diverse dimensioni. La velocità periferica della mola (35 m/s) e la regolazione continua della velocità del mandrino (25-380 giri/min) permettono di adattare i parametri a esigenze specifiche, garantendo superfici lisce con tolleranze minime.

Applicazioni della rettificatrice per alberi

Rettificatrice per alberi e fori Ø200 x 750 mm è destinata a impianti industriali che richiedono la lavorazione di precisione di elementi cilindrici. Trova impiego in:

• Industria meccanica: Rettifica di alberi, boccole e altri elementi cilindrici con lunghezza fino a 750 mm.
• Industria utensileria: Produzione e rigenerazione di utensili da taglio di precisione e stampi a iniezione.
• Officine di riparazione: Rigenerazione di componenti meccanici, come alberi di trasmissione o elementi idraulici.
• Industria automotive: Lavorazione di alberi e fori in componenti di motori e sistemi di trasmissione.

Specifiche tecniche

Parametri tecnici

Testa

Mola

Rettifica dei fori

Tavolo

Contropunta

Motore

Macchina

Dotazione standard

• Serbatoio refrigerante
• Diamantatore
• Mola
• Albero di equilibratura
• 4 punte
• Arresto
• Attrezzi per lo smontaggio della mola
• Anello di tenuta
• Supporto per l’equilibratura della mola
• Dichiarazione di conformità CE
• Testa per rettifica interna
• Mandrino a 3 griffe
• Ugello per rettifica interna

Dotazione opzionale*

• Lunetta aperta: Consente una rettifica stabile di alberi più lunghi.
• Lunetta chiusa: Aumenta la precisione di lavorazione di particolari con diametri più piccoli.
• Mandrino a 4 griffe: Estende le possibilità di serraggio di particolari con forme irregolari.
• Mola con flangia: Dedicata ad applicazioni specialistiche di rettifica.
• Diamantatore diamantato: Aumenta la precisione e la durata della mola.

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.

Ordina oggi la tua rettificatrice per alberi

Aumenta l’efficienza della tua produzione con la rettificatrice per alberi e fori Ø200 x 750 mm. Contattaci per ottenere un’offerta dettagliata o per fissare una presentazione della macchina. Scegli precisione e affidabilità – punta sulle rettificatrici per alberi di Cormak!
