Le nostre rettificatrici per alberi garantiscono un funzionamento stabile ed emettono un basso livello di rumore, risultando una scelta ideale per ambienti produttivi. Dotate di pompe a vite nel sistema idraulico, assicurano un’azione fluida con rumore minimo. Inoltre, il mandrino di precisione della testa di rettifica offre un’eccellente rigidità e un’elevata precisione del moto rotatorio, permettendo di ottenere un’alta qualità degli alberi lavorati.

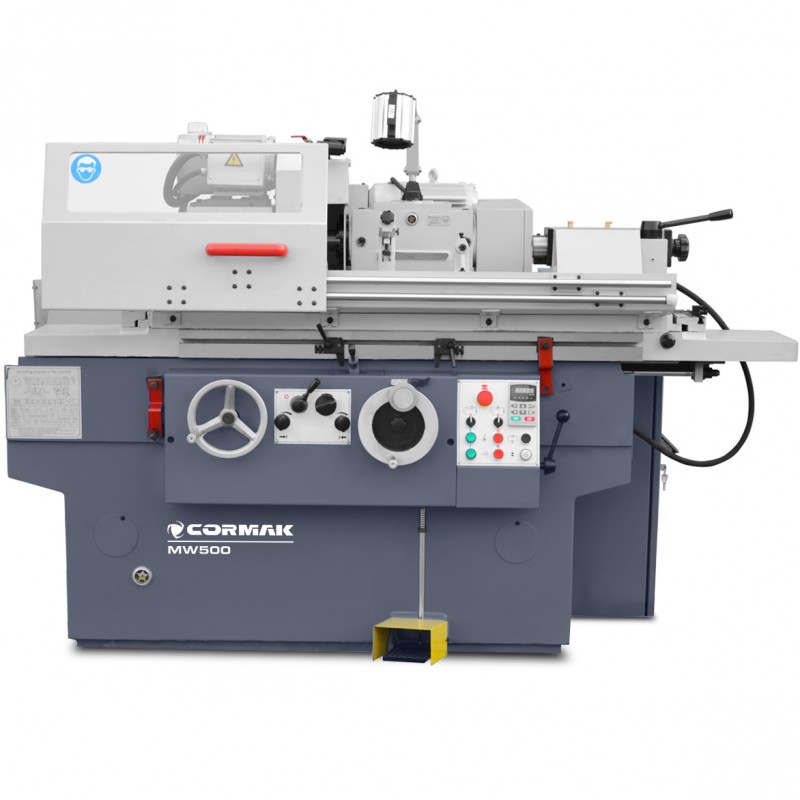

Rettificatrice per alberi e fori Ø200 x 500 mm è una macchina avanzata progettata per la rettifica di precisione di superfici cilindriche esterne e interne. La sua struttura robusta e le tecnologie avanzate garantiscono un’elevata accuratezza di lavorazione e affidabilità in ambienti industriali esigenti.
Rettificatrice per alberi e fori Ø200 x 500 mm è una soluzione versatile per gli impianti industriali che richiedono la lavorazione di precisione di elementi cilindrici con diametro fino a 200 mm e lunghezza fino a 500 mm. Progettata per professionisti, combina tecnologie avanzate, come avanzamenti di precisione e sistema di azionamento idraulico, con una struttura massiccia, garantendo affidabilità ed efficienza. La macchina consente la rettifica sia delle superfici esterne degli alberi sia dei fori interni con diametro da 25 a 100 mm, rendendola una scelta ideale per un’ampia gamma di applicazioni. La sua universalità, l’elevata precisione e la ricca dotazione standard soddisfano le aspettative anche degli utenti più esigenti. I vantaggi principali includono:
Rettificatrice per alberi e fori Ø200 x 500 mm si distingue per una struttura massiccia con peso di 3000 kg, che garantisce stabilità durante la lavorazione. Dotata di guide di precisione e mandrino azionato da un motore di potenza 4 kW, lavora con una mola di dimensioni Ø400 x 50 x Ø203 mm, consentendo una lavorazione efficace delle superfici cilindriche esterne. La testa per rettifica interna con motore di potenza 1.1 kW permette la finitura di precisione dei fori.

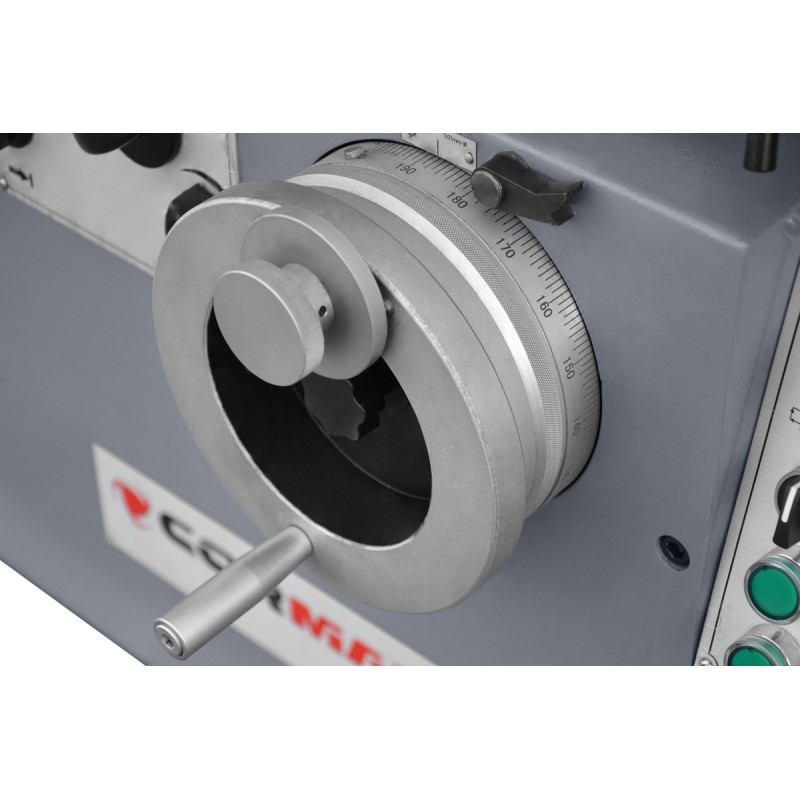

La macchina offre uno spostamento trasversale massimo di 205 mm e avanzamenti di sgrossatura (2 mm/giro) e di finitura (0.5 mm/giro) di precisione. L’avanzamento minimo 0.0025 mm e la compensazione dell’usura della mola a livello di 0.0025 mm assicurano un’elevata accuratezza di lavorazione. Il sistema di azionamento idraulico del tavolo garantisce movimenti fluidi, fondamentali per applicazioni di precisione.
Rettificatrice per alberi è dotata di un efficiente sistema di raffreddamento con pompa di potenza 0.125 kW e portata 25 L/min, che protegge il materiale lavorato e la mola dal surriscaldamento. Il mandrino a 3 griffe con diametro 165 mm e la testa girevole con cono MK 4 garantiscono un serraggio sicuro dei pezzi, aumentando la sicurezza e la precisione del lavoro.

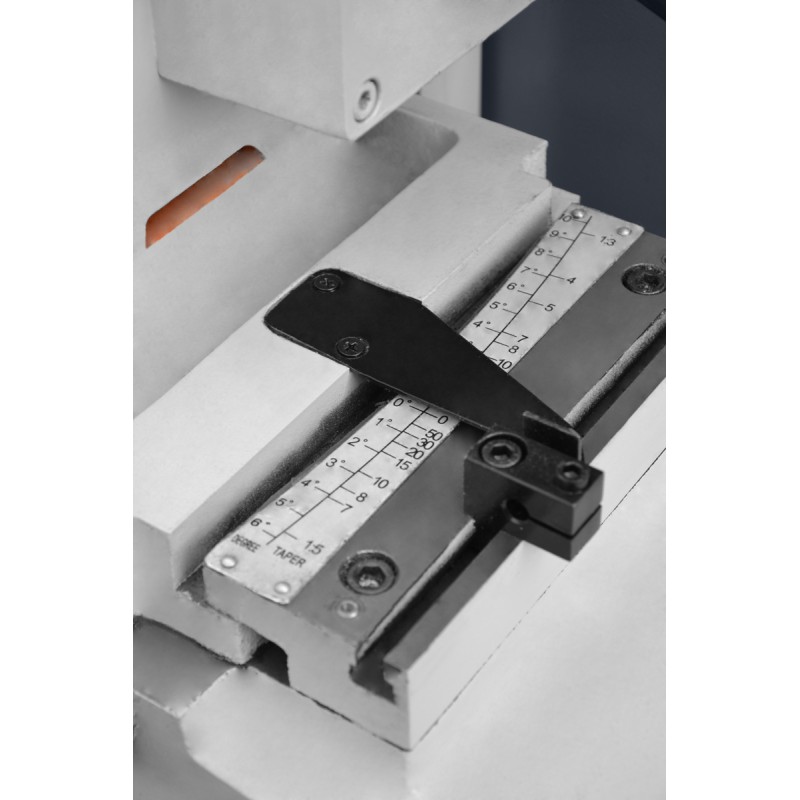

Rettificatrice per alberi e fori Ø200 x 500 mm assicura un’eccellente qualità di finitura grazie al controllo preciso degli avanzamenti e alla struttura stabile. La lunghezza massima di lavorazione esterna è 500 mm, mentre quella interna è 100 mm, consentendo la lavorazione di particolari di diverse dimensioni. La velocità periferica della mola (35 m/s) e il campo di rotazione del tavolo (a destra 3°, a sinistra 9°) permettono di adattare i parametri a esigenze specifiche, garantendo superfici lisce con tolleranze minime.
Rettificatrice per alberi e fori Ø200 x 500 mm è destinata a impianti industriali che richiedono la lavorazione di precisione di elementi cilindrici. Trova impiego in:
| Altezza punte | 100 mm |
| Distanza tra le punte | 500 mm |
| Campo di rettifica | Ø200 x 500 mm |
| Diametro per alberi con lunetta | 5 – 60 mm |
| Diametro per alberi senza lunetta | 5 – 200 mm |
| Diametro per fori | 25 – 100 mm |
| Peso massimo del pezzo | 100 kg |
| Lunghezza massima di lavorazione esterna | 500 mm |
| Lunghezza massima di lavorazione interna | 100 mm |
| Altezza asse | 135 mm |
| Cono della testa girevole | MK 4 |
| Cono contropunta | MK 4 |
| Avanzamento min. | 0.0025 mm |
| Corsa canotto contropunta | 30 mm |
| Velocità mandrino testa | 25 – 380 giri/min |
| Diametro mandrino a 3 griffe | 165 mm |
| Dimensioni mola | Ø400 x 50 x Ø203 mm |
| Larghezza max mola | 50 mm |
| Velocità periferica mola | 35 m/s |
| Velocità di rotazione max mola | 1670 giri/min |
| Spostamento trasversale max | 205 mm |
| Spostamento trasversale per giro | Sgrossatura 2 mm, finitura 0.5 mm |
| Graduazione spostamento trasversale | Sgrossatura 0.01 mm, finitura 0.0025 mm |
| Compensazione usura mola per giro | Sgrossatura 0.01 mm, finitura 0.0025 mm |
| Avvicinamento rapido | 50 mm |
| Campo di rotazione testa mola | +10º |
| Diametro mola per fori | Max 30 x 25 x 10 mm, Min 17 x 20 x 6 mm |
| Velocità rot. mola per fori | 1000 giri/min |
| Campo max di rotazione tavolo | A destra - 3°, a sinistra - 9°, 8° |
| Portata pompa refrigerante | 25 L/min |
| Motore mola per alberi | 4 kW - 1500 giri/min |
| Motore testa girevole | 1.1 kW – 1500 giri/min |
| Motore mola per fori | 1.1 kW – 3000 giri/min |
| Motore centralina idraulica | 1.1 kW – 1500 giri/min |
| Pompa refrigerante | 0.125 kW – 3000 giri/min |
| Peso | 3000 kg |
| Dimensioni macchina | 2040 x 1800 x 1650 mm |
*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
Aumenta l’efficienza della tua produzione con la rettificatrice per alberi e fori Ø200 x 500 mm. Contattaci per ottenere un’offerta dettagliata o per fissare una presentazione della macchina. Scegli precisione e affidabilità – punta sulle rettificatrici per alberi di Cormak!
