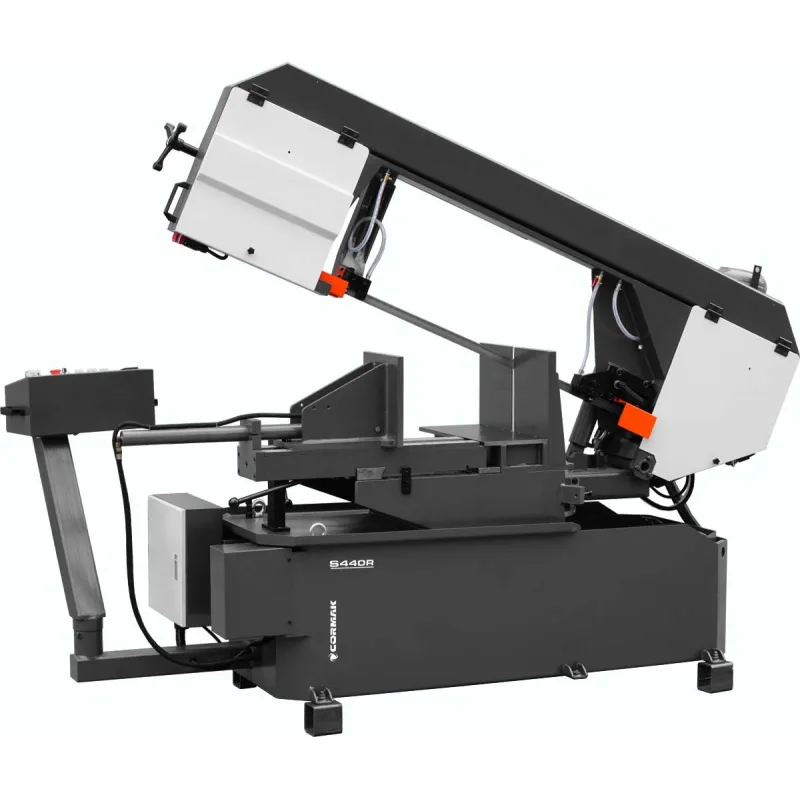

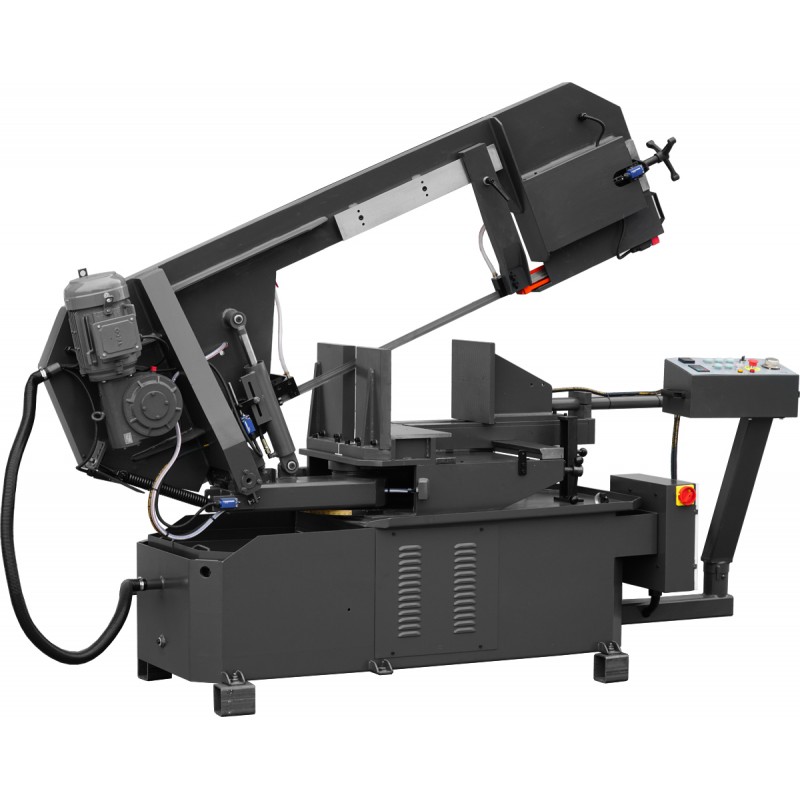

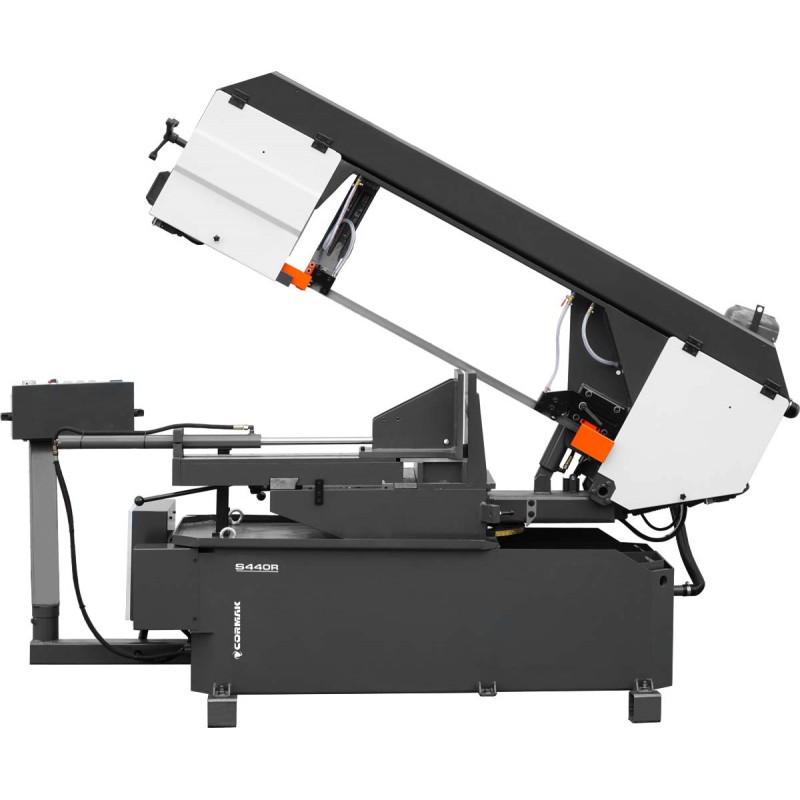

La segatrice a nastro CORMAK S440R è una moderna segatrice a nastro semiautomatica per metallo progettata per tagli precisi ed efficienti nella produzione in serie e di pezzi singoli. Grazie alla struttura in ghisa, ai robusti componenti idraulici e al sistema di azionamento della lama dal funzionamento regolare, questa segatrice garantisce stabilità e lunga durata anche in condizioni di utilizzo intensivo.
CORMAK S440R è una segatrice a nastro semiautomatica per metallo progettata per il taglio di tubi, profili, profilati e materiali pieni. Il controllore PLC, il bloccaggio idraulico del materiale e la memoria della posizione del braccio riducono le operazioni manuali tra i successivi cicli di lavorazione. Questa sega a nastro per metallo è adatta agli stabilimenti produttivi e alle officine che eseguono sia lavorazioni singole sia produzioni in serie.
Nel taglio perpendicolare, la S440R consente di tagliare materiali a sezione circolare fino a Ø450mm, rettangolare fino a 620 × 440mm e quadrata fino a 450 × 450mm. La rotazione del braccio in entrambe le direzioni, da -60° a +60°, amplia le possibilità di eseguire tagli angolati, mentre la lettura digitale dell'angolo facilita la verifica dell'impostazione prima di iniziare il lavoro.
La segatrice a nastro CORMAK S440R utilizza un controllore PLC per eseguire un ciclo che comprende il bloccaggio del materiale, l'avvio della lama, l'abbassamento controllato del braccio, l'arresto al termine del taglio e il ritorno alla posizione iniziale. L'operatore prepara il materiale e le impostazioni, mentre il sistema idraulico gestisce il serraggio della morsa e il movimento del gruppo di taglio.
Questa soluzione riduce le operazioni manuali ripetitive durante il taglio dei pezzi successivi. Non è necessario sollevare ogni volta il pesante braccio né eseguire manualmente tutte le fasi del ciclo. L'alimentazione del materiale e l'impostazione della lunghezza dei successivi pezzi rimangono a carico dell'operatore, consentendo di preparare con flessibilità elementi di diverse dimensioni.
La funzione di memoria della posizione del braccio consente di adattare l'altezza di ritorno alle dimensioni della sezione lavorata. Durante la produzione di serie di elementi simili, questo permette di evitare il sollevamento superfluo del braccio oltre l'altezza necessaria per l'avanzamento del materiale.
Il vantaggio è particolarmente evidente nel taglio ripetitivo di tubi e profili della stessa altezza. L'operatore può mantenere l'impostazione precedentemente definita e passare più rapidamente al segmento successivo. La console separata con display LCD consente di accedere ai comandi da una postazione di controllo dedicata.
Il braccio orientabile in entrambe le direzioni permette di eseguire tagli nell'intervallo da -60° a +60°. In questo modo, la sega a nastro per metallo CORMAK S440R consente di preparare elementi per giunzioni angolate senza dover ruotare l'intera barra lunga di materiale.
La lettura digitale dell'angolo di taglio facilita il controllo dell'impostazione del braccio e il ritorno ai valori utilizzati in precedenza. È particolarmente utile nella realizzazione di telai, supporti, strutture saldate e altri componenti per i quali la direzione del taglio cambia tra un'operazione e l'altra.
CORMAK S440R è adatta come segatrice a nastro per tubi e profili destinati alla saldatura, al montaggio e alle successive lavorazioni. L'ampia capacità di taglio permette di utilizzare un'unica postazione per tubi in acciaio, profili chiusi e aperti, barre e profilati.
La morsa idraulica facilita il bloccaggio dei pezzi successivi, mentre la struttura rigida del gruppo di taglio contribuisce a mantenerne il corretto posizionamento rispetto alla lama. Quando si cambia la sezione del materiale, è necessario adattare la dentatura della lama e i parametri di taglio allo spessore della parete o alle dimensioni del materiale pieno. Ciò consente di preparare la segatrice per diverse esigenze produttive.

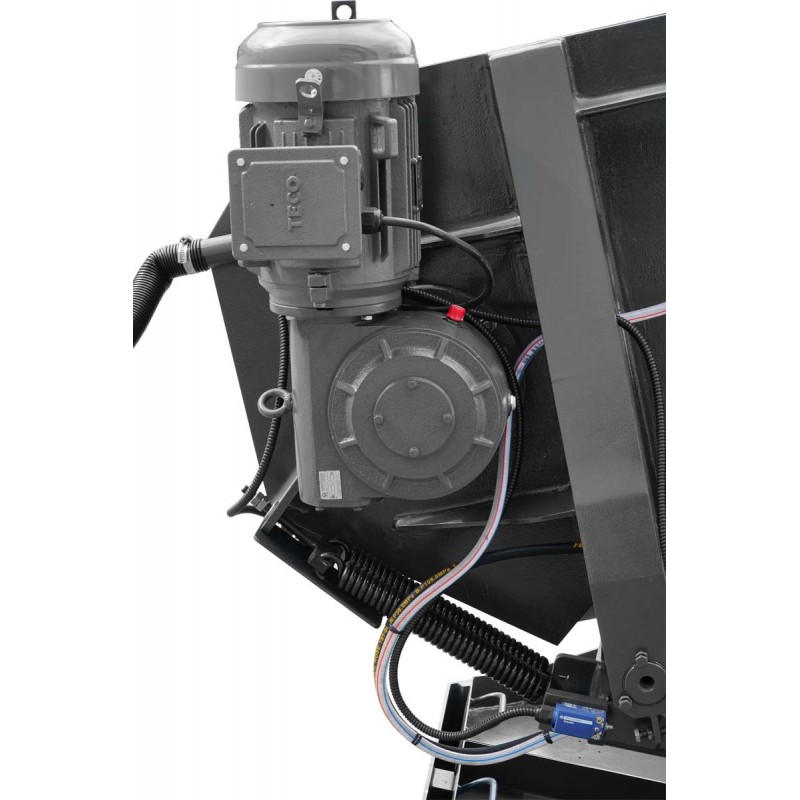

La sega a nastro CORMAK S440R consente di regolare in modo continuo la velocità di scorrimento della lama mediante inverter. L'intervallo 20–90m/min permette di scegliere le impostazioni in base al tipo di metallo e alle raccomandazioni relative alla lama utilizzata, senza limitare la scelta a due velocità fisse.
La velocità della lama e la velocità di abbassamento del braccio regolano aspetti differenti del processo di taglio. Un corretto adattamento di questi parametri al materiale e alla dentatura contribuisce a limitare il sovraccarico dei denti e a ottenere un taglio uniforme. Questo è importante quando si alternano lavorazioni su acciaio strutturale, inossidabile e per utensili.
La segatrice a nastro per metallo CORMAK S440R utilizza una lama di dimensioni 5.200 × 34 × 1,1mm. Le guide in metallo duro sostengono la lama nella zona di lavoro, contribuendo a mantenerne la posizione durante l'attraversamento del materiale da tagliare.
Il braccio in ghisa fusa garantisce un supporto rigido al gruppo di taglio e contribuisce a limitare l'influenza delle vibrazioni durante la lavorazione. La struttura massiccia è particolarmente importante nel taglio di sezioni di grandi dimensioni e nella preparazione ripetitiva di elementi che richiedono un accoppiamento preciso durante il successivo montaggio.
La S440R è dotata di una spazzola motorizzata per la pulizia della lama, che rimuove i trucioli rimasti sulla superficie della lama. Questo contribuisce a ridurre il trascinamento delle impurità attraverso il sistema di taglio durante i successivi passaggi della lama.
Il sistema di raffreddamento con circuito chiuso del liquido convoglia il refrigerante nella zona di taglio. Favorisce l'asportazione del calore e dei trucioli, facilitando il mantenimento di condizioni adeguate durante il taglio regolare di tubi, profili e materiali pieni.
La segatrice a nastro semiautomatica per metallo CORMAK S440R è destinata a officine metalmeccaniche, attrezzerie, aziende specializzate nella realizzazione di strutture in acciaio e stabilimenti produttivi. Facilita la preparazione di pezzi destinati alla saldatura, al montaggio, alla tornitura e alla fresatura.
Come segatrice a nastro per tubi e profili, combina un'ampia capacità di taglio con la possibilità di eseguire tagli angolati in entrambe le direzioni. Il bloccaggio idraulico, la memoria della posizione del braccio e la regolazione della velocità tramite inverter consentono di adattare la postazione sia alla lavorazione di pezzi singoli sia alla produzione di serie ripetitive.
| Parametro | Valore |
|---|---|
| Tipo di funzionamento | semiautomatico |
| Sistema di controllo | controllore PLC, console con display LCD |
| Morsa | idraulica |
| Sollevamento e abbassamento del braccio | idraulico |
| Memoria della posizione del braccio | sì |
| Intervallo di rotazione del braccio | da -60° a +60° |
| Lettura dell'angolo di taglio | digitale |
| Velocità della lama | 20–90m/min |
| Regolazione della velocità della lama | continua, tramite inverter |
| Diametro minimo di taglio | Ø5mm |
| Lunghezza minima del materiale nella morsa | 30mm |
| Altezza della base della morsa da terra | 780mm |
| Dimensioni della lama a nastro (lunghezza × larghezza × spessore) | 5.200 × 34 × 1,1mm |
| Potenza totale | 4,4kW |
| Dimensioni complessive (lunghezza × larghezza × altezza) | 2.500 × 1.900 × 1.450mm |
| Peso | 1.100kg |
| Angolo di taglio | Sezione circolare | Sezione rettangolare | Sezione quadrata |
|---|---|---|---|
| 90° – taglio perpendicolare | Ø450mm | 620 × 440mm | 450 × 450mm |
| -45° | Ø440mm | 500 × 190mm | 420 × 420mm |
| +45° | Ø440mm | 510 × 180mm | 390 × 390mm |
CORMAK S440R combina un ciclo di lavoro idraulico, la memoria della posizione del braccio e il controllo digitale dell'angolo impostato. Questa segatrice a nastro semiautomatica per metallo facilita la preparazione dei pezzi successivi, mantenendo la possibilità di adattare i parametri ai diversi materiali. L'ampia capacità di taglio, l'inverter e il braccio orientabile in entrambe le direzioni la rendono una versatile segatrice a nastro per tubi e profili e materiali pieni. Scegli S440R e organizza la preparazione degli elementi per le successive fasi produttive in un'unica postazione di taglio completa.
*Il prezzo indicato si riferisce esclusivamente alla macchina e non comprende dotazione opzionale/aggiuntiva, installazione, trasporto o formazione; La invitiamo a contattare il nostro consulente per maggiori informazioni.
▶
