CORMAK BS370H è una robusta segatrice a nastro semiautomatica progettata per il taglio preciso di tubi, profili e materiali pieni. La nuova versione è dotata di pressore superiore per il taglio a pacco e di regolazione continua della velocità del nastro tramite inverter nell'intervallo 20–90m/min. Queste soluzioni ampliano le possibilità della macchina e facilitano l'adattamento dei parametri di lavoro al tipo di materiale lavorato.
CORMAK BS370H è una robusta segatrice a nastro semiautomatica progettata per il taglio preciso di tubi, profili e materiali pieni.
La nuova versione è dotata di pressore superiore per il taglio a pacco e di regolazione continua della velocità del nastro tramite inverter nell'intervallo 20–90m/min. Queste soluzioni ampliano le possibilità della macchina e facilitano l'adattamento dei parametri di lavoro al tipo di materiale lavorato.
Il pressore stabilizza gli elementi disposti a strati e ne limita lo spostamento durante il lavoro. Consente di tagliare in modo più efficiente pacchi di profili, tubi e altri elementi ripetitivi.
La regolazione continua della velocità del nastro consente di adattare con precisione i parametri di taglio alla sezione, allo spessore e al tipo di materiale, senza limitarsi a poche velocità fisse.

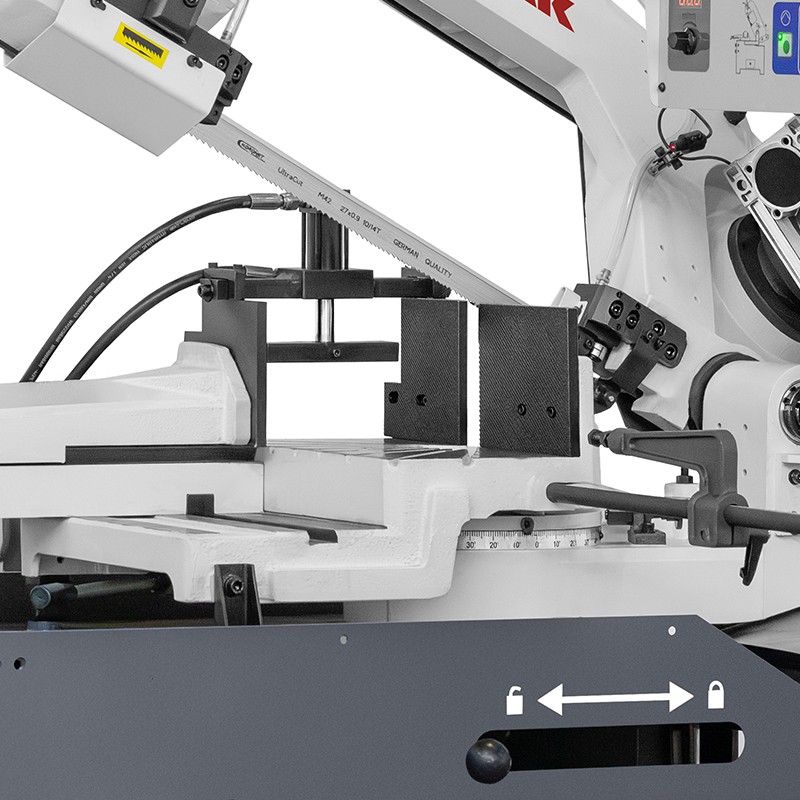

Il pressore superiore consente di stabilizzare più elementi disposti uno sopra l'altro. È particolarmente utile durante il taglio in serie di profili, tubi e altri materiali con dimensioni ripetitive.
Il materiale viene trattenuto sia dalla morsa sia dall'alto, limitando lo spostamento e il sollevamento dei singoli elementi del pacco durante il passaggio del nastro.

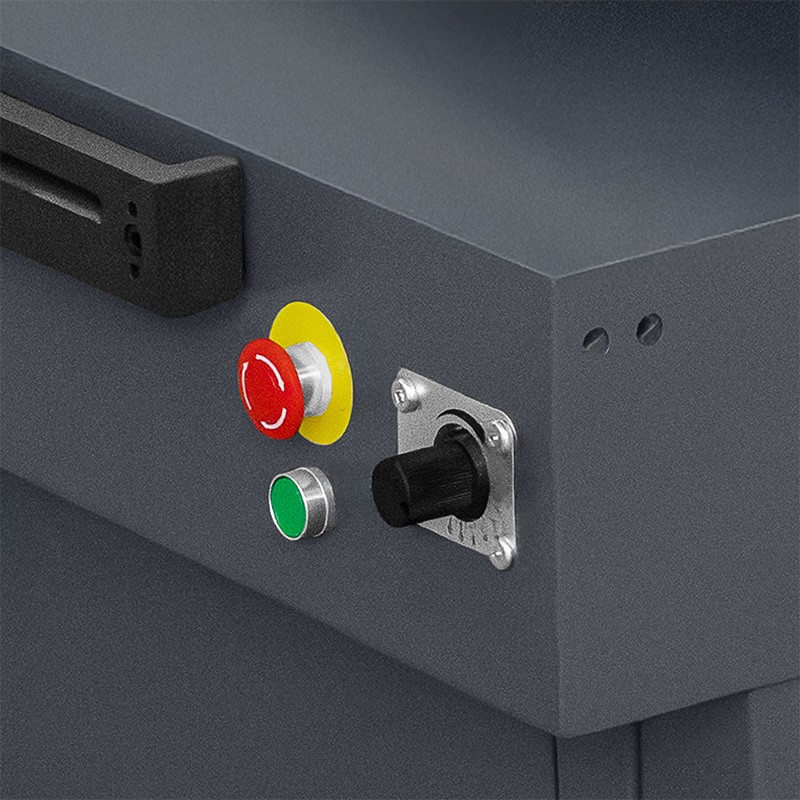

La velocità del nastro può essere regolata in modo continuo nell'intervallo da 20 a 90m/min. L'inverter consente di adattare i parametri di lavoro al tipo di materiale, alla sua sezione e al tipo di taglio eseguito.
L'operatore non è limitato a due velocità preimpostate in fabbrica. Può regolare con maggiore precisione il movimento del nastro, tra l'altro, per il taglio di profili a parete sottile, tubi, profilati e materiali pieni.
Dopo aver posizionato il materiale e avviato il ciclo, la macchina esegue automaticamente le successive fasi di taglio:
L'operatore si concentra principalmente sul posizionamento e sull'alimentazione del materiale, mentre il ciclo di taglio principale si svolge in modo controllato e ripetibile.
Le guide del nastro utilizzano inserti in metallo duro e cuscinetti. Questa soluzione garantisce una guida stabile della lama e aiuta a mantenere la linearità del taglio.
Il braccio rigido e il corpo realizzati in ghisa sferoidale limitano la tendenza della struttura alla torsione, un aspetto importante durante il taglio di sezioni più grandi e materiali pieni.

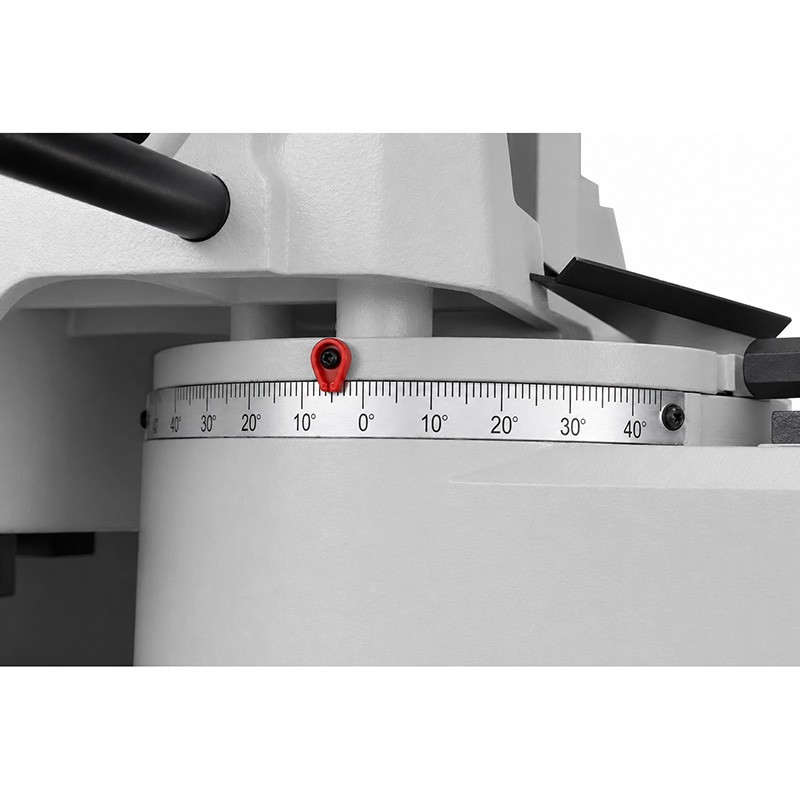

Il braccio orientabile consente di eseguire tagli nell'intervallo da -45° a +60°. Il materiale può rimanere nella stessa posizione mentre l'operatore imposta l'angolo appropriato del braccio della segatrice.
| Diametro massimo di taglio a 90° | Ø270mm |
| Sezione quadrata massima a 90° | 220 × 220mm |
| Sezione rettangolare massima a 90° | 370 × 220mm |
L'azionamento del nastro viene trasmesso tramite un riduttore a vite senza fine. Il piano di lavoro in ghisa e la massiccia base garantiscono un appoggio stabile della macchina durante il funzionamento.
La parte superiore della base forma una vasca per la raccolta del refrigerante e dei trucioli prodotti durante il taglio. Una pompa efficiente funziona a circuito chiuso, convogliando il refrigerante direttamente nella zona di lavorazione.
| Modello | CORMAK BS370H |
| Modalità di funzionamento | semiautomatica |
| Campo di taglio angolare | da -45° a +60° |
| Velocità del nastro | regolazione continua 20–90m/min |
| Regolazione della velocità del nastro | inverter |
| Pressore superiore del materiale | sì – per il taglio a pacco |
| Dimensioni del nastro di taglio | 3160 × 27 × 0,9mm |
| Tensionamento del nastro | meccanico, manuale |
| Regolazione della discesa del braccio | continua – cilindro idraulico |

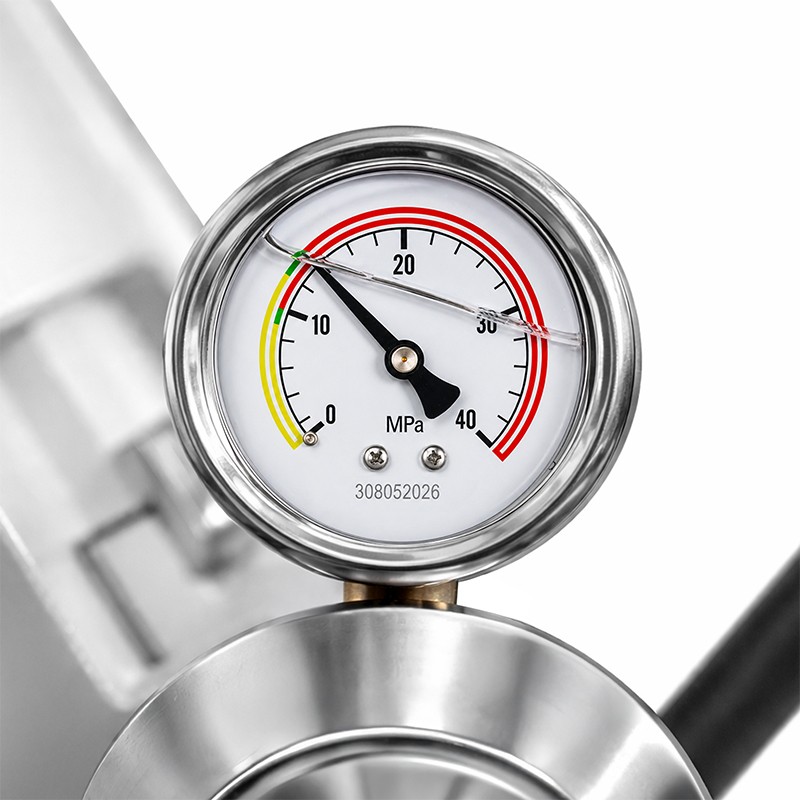

| Comando della morsa | idraulico |
| Altezza della base della morsa | 890mm |
| Alimentazione | 400V / 3 fasi |
| Potenza totale | 1,5kW |
| Potenza della pompa di raffreddamento | 46W |
| Dimensioni con base | 1850 × 950 × 1500mm |
| Peso | 491kg |
La segatrice CORMAK BS370H è progettata per il taglio di:
Il modello BS370H combina un ampio campo di taglio angolare, un ciclo di lavoro semiautomatico, il serraggio idraulico del materiale e una robusta struttura in ghisa. Il pressore superiore amplia le possibilità della macchina consentendo un pratico taglio a pacco, mentre l'inverter con regolazione 20–90m/min permette di adattare con maggiore precisione il funzionamento del nastro al materiale lavorato.
