La rettificatrice tangenziale MYS1632 AUTO è una robusta macchina industriale per la rettifica precisa e ripetibile di superfici piane. L'ampio piano di lavoro da 915 × 400mm, il piano magnetico da 800 × 400mm e il motore mandrino da 4,0kW garantiscono una lavorazione stabile anche di pezzi di maggiori dimensioni. L'avanzamento verticale automatico, il sistema idraulico e il raffreddamento aumentano il comfort operativo e facilitano l'ottenimento di superfici di alta qualità.
La rettificatrice tangenziale MYS1632 AUTO è una rettificatrice per metallo industriale destinata alla lavorazione precisa di superfici piane nella produzione, nelle attrezzerie e nei reparti di manutenzione. Il piano di lavoro da 915x400mm, il piano magnetico da 800x400mm, il motore mandrino con potenza di 4,0kW e il servomotore dell'avanzamento verticale costituiscono una configurazione predisposta per una lavorazione precisa e ripetibile dei pezzi.

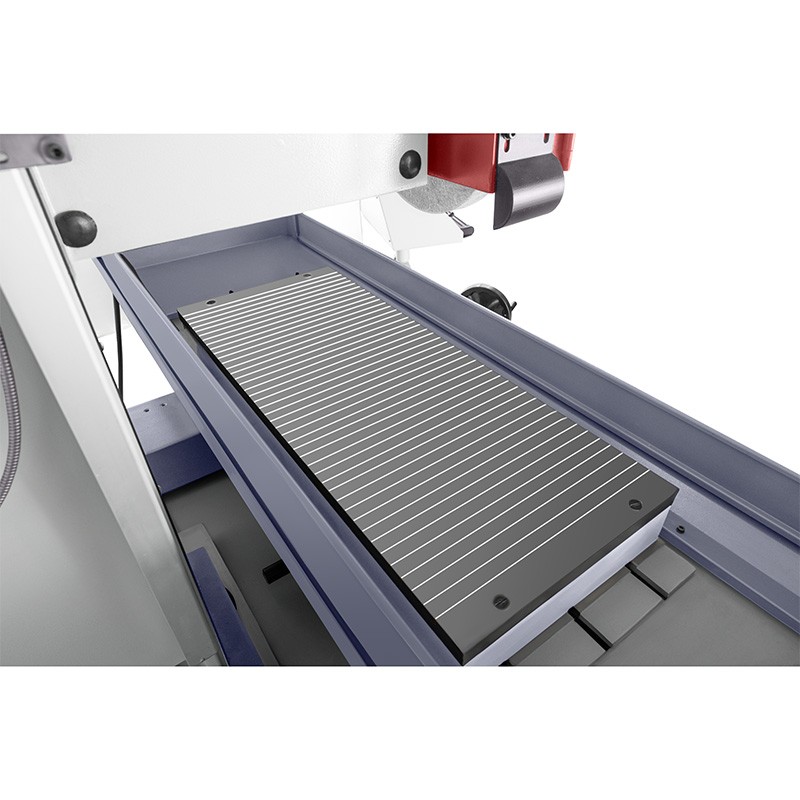

Il modello MYS1632 AUTO è stato progettato per la rettifica di superfici che richiedono una guida precisa del piano e un controllo accurato della posizione della mola. La superficie del piano di lavoro è di 915x400mm, mentre la corsa massima del piano è di 760x480mm. Il piano magnetico con dimensioni di 800x400mm offre un'ampia superficie di fissaggio per elementi ferromagnetici durante la rettifica.
La distanza massima tra il piano e l'asse del mandrino è di 525mm, mentre tra il piano magnetico e l'asse del mandrino è di 440mm. Questi parametri consentono la lavorazione di pezzi di diverse altezze e l'impiego di adeguate attrezzature tecnologiche.
L'avanzamento del volantino trasversale è di 4mm/giro, con graduazione di 0,02mm, consentendo un controllo preciso del posizionamento durante la preparazione del processo di rettifica.
L'avanzamento verticale viene effettuato tramite MPG. I valori di spostamento disponibili consentono di passare dai movimenti di posizionamento all'avanzamento preciso durante la lavorazione di finitura. Il sistema è azionato da un servomotore con potenza di 0,75kW.
L'azionamento della mola è realizzato tramite un motore mandrino con potenza di 4,0kW. Alla frequenza di 50Hz la velocità della mola è di 1450, mentre la mola utilizzata ha dimensioni di 350x127x40mm.
Il sistema di raffreddamento favorisce la dissipazione del calore dalla zona di contatto tra la mola e il pezzo, limitando l'influenza della temperatura sulle condizioni del processo.

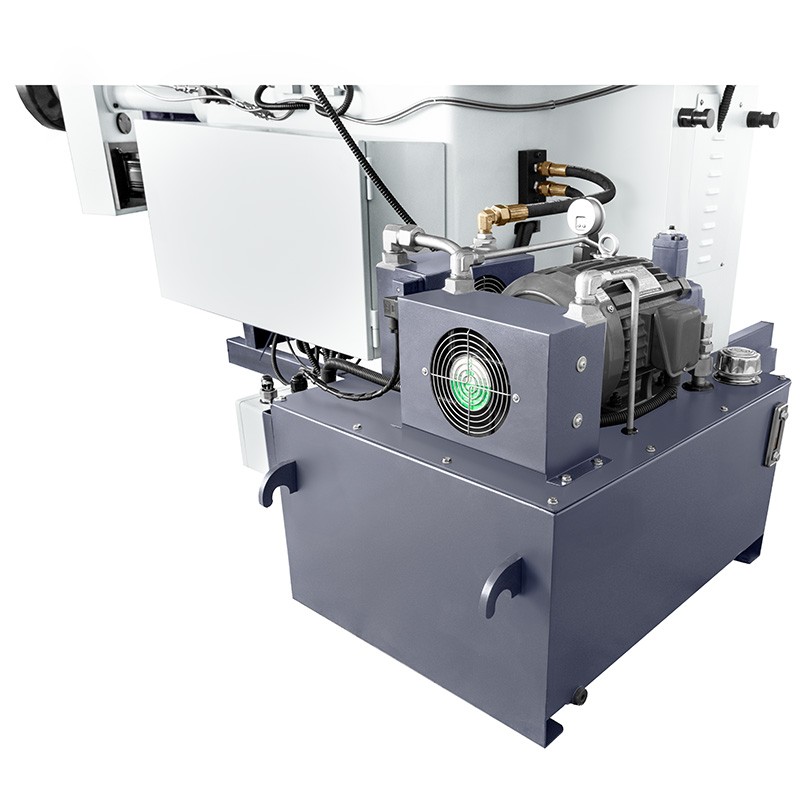

La rettificatrice tangenziale magnetica MYS1632 AUTO è dotata di una centralina idraulica azionata da un motore da 2,2kW. Il serbatoio dell'olio ha una capacità di 80L, mentre la pompa del refrigerante ha una potenza di 0,09kW.
MYS1632 AUTO è destinata alle aziende di lavorazione dei metalli, alle attrezzerie, alla produzione di pezzi singoli e in serie e ai reparti di manutenzione. Può essere utilizzata per la rettifica di piastre, parti di macchine, elementi di utensili, superfici di riferimento, stampi e altri pezzi che richiedono una finitura precisa della superficie piana.
| Parametri tecnici | |
|---|---|
| DIMENSIONI DEL PIANO | 915x400mm |
| CORSA MAX. DEL PIANO | 860x440mm |
| DIMENSIONI DEL PIANO MAGNETICO | 800x400mm |
| DISTANZA MAX. TRA PIANO E ASSE DEL MANDRINO | 525mm |
| DISTANZA MAX. TRA PIANO MAGNETICO E ASSE DEL MANDRINO | 440mm |
| AVANZAMENTO VOLANTINO TRASVERSALE / GRADUAZIONE | 4mm/giro, graduazione 0,02mm |
| AVANZAMENTO VERTICALE MPG – GRADUAZIONE | 001 / 0,01 / 0,1 |
| AVANZAMENTO VERTICALE MPG | 0,1 / 1 / 10mm/giro |
| VELOCITÀ DELLA MOLA (50Hz) | 1450 |
| DIMENSIONI DELLA MOLA (d est. x d int. x spessore) | 350x127x40mm |
| POTENZA MOTORE MANDRINO | 4,0kW |
| SERVOMOTORE AVANZAMENTO VERTICALE | 0,75kW |
| MOTORE CENTRALINA IDRAULICA | 2,2kW |
| CAPACITÀ SERBATOIO OLIO | 80L |
| POMPA DEL REFRIGERANTE | 0,09kW |
| PESO DELLA MACCHINA | 2720kg |
| DIMENSIONI DELLA MACCHINA | 2,82 x 2,05 x 1,91m |
*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo dotazione opzionale/aggiuntiva, installazione, trasporto e formazione; si prega di contattare il nostro consulente per maggiori informazioni.
La combinazione del piano da 915x400mm, del piano magnetico da 800x400mm, dell'azionamento del mandrino da 4,0kW, del sistema idraulico e del servomotore verticale rende MYS1632 AUTO adatta alla rettifica professionale e ripetibile di superfici piane. Contatti un consulente CORMAK per scegliere la mola e la dotazione aggiuntiva in funzione dei materiali lavorati e dei requisiti del processo tecnologico.
