La nostra rettificatrice per superfici è una soluzione eccellente per produzioni che richiedono rettifica continua. Progettata secondo i più recenti standard industriali, offre un ampio campo di rettifica grazie al controllore programmabile SIEMENS PLC. La struttura stabile garantisce affidabilità e un aspetto moderno. Due coppie di guide della testa portamandrino assicurano stabilità nel processo di rettifica. Gli avanzamenti automatici per 3 assi e la lettura digitale di serie rendono l’utilizzo preciso ed efficiente. Scegli la nostra rettificatrice per aumentare la produttività.

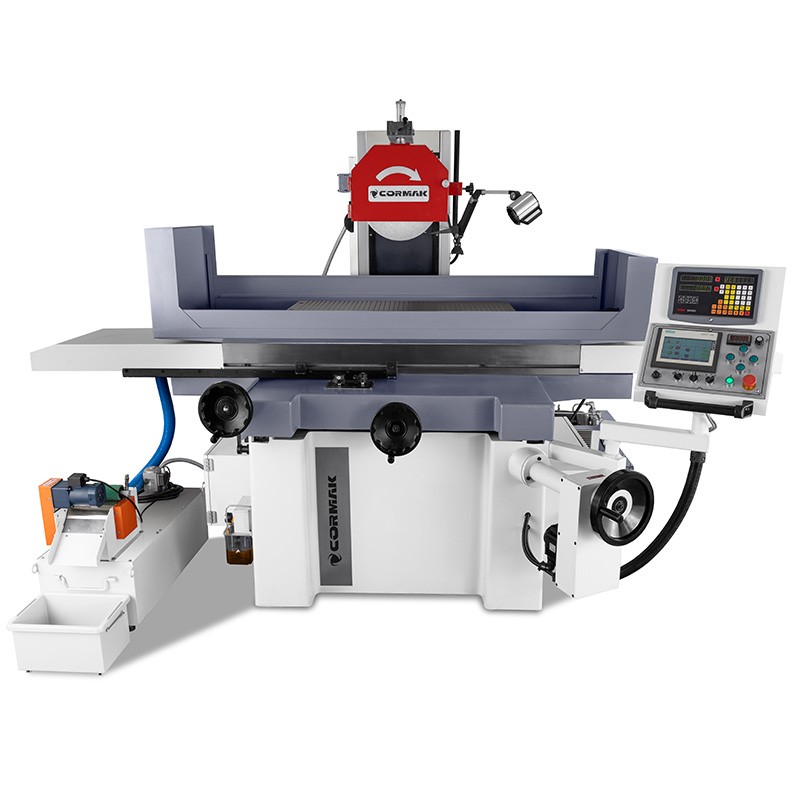

Rettificatrice per superfici 400x1000 - CORMAK
La rettificatrice per superfici 400x1000 è un dispositivo avanzato destinato alla rettifica precisa di superfici piane nell’industria meccanica. Dotata di avanzamenti automatici per tre assi e di lettura digitale, garantisce un’elevata accuratezza di lavorazione mantenendo una struttura solida. Un vantaggio chiave di questa rettificatrice magnetica per superfici è la capacità di gestire carichi elevati fino a 600 kg, rendendola uno strumento affidabile in applicazioni produttive impegnative.
La rettificatrice per superfici 400x1000 si distingue per parametri che si traducono direttamente in efficienza e durata nell’uso quotidiano. Di seguito sono riportati i principali vantaggi derivanti dalla sua struttura e dalle specifiche tecniche:
La rettificatrice per superfici 400x1000 si basa su un basamento robusto che assicura rigidità e riduce al minimo le vibrazioni durante la lavorazione. Il mandrino con velocità di 1450 giri/min è montato su cuscinetti di precisione, garantendo un funzionamento stabile della mola di dimensioni 350 x 40 x 127 mm. Il sistema idraulico gestisce gli avanzamenti longitudinali della tavola nell’intervallo 7~23 m/min, mentre gli avanzamenti automatici trasversali e verticali consentono un controllo accurato del movimento. La tavola di lavoro di dimensioni 406x1020 mm è dotata di bloccaggio elettromagnetico, facilitando il fissaggio dei pezzi e aumentando la sicurezza. Il sistema di raffreddamento integrato con pompa da 0,14 kW dissipa efficacemente il calore, prevenendo deformazioni termiche. Gli azionamenti, inclusi il motore della pompa olio 2,2 kW e l’azionamento verticale 1 kW, sono ottimizzati per durabilità e basso livello di rumorosità. L’intera struttura pesa 4000 kg, a conferma della stabilità in ambienti industriali ad alta intensità di lavoro. Questa tecnologia rende la rettificatrice magnetica per superfici una soluzione ideale per attività che richiedono affidabilità nel lungo periodo.
Nella rettificatrice per superfici 400x1000, la precisione deriva direttamente da meccanismi avanzati di avanzamento e controllo. L’avanzamento automatico intermittente nell’intervallo 0,1~8 mm e l’avanzamento verticale da 0,005 mm consentono di ottenere tolleranze inferiori a 0,01 mm, elemento chiave nella produzione di parti con requisiti dimensionali elevati. L’efficienza è incrementata dalla corsa massima della tavola 450x1130 mm con velocità fino a 990 mm/min nel movimento trasversale, permettendo una lavorazione rapida di grandi superfici senza perdita di accuratezza. La mola alla velocità ottimale garantisce un’asportazione uniforme del materiale, riducendo l’usura e migliorando la finitura Ra sotto 0,2 μm. Il sistema di lettura digitale per tre assi elimina gli errori manuali, riducendo i tempi di impostazione e aumentando il throughput nei cicli produttivi. Rispetto alle rettificatrici per superfici standard, questo modello offre una maggiore portata di 600 kg, consentendo la lavorazione di pezzi più pesanti senza compromessi sulla precisione. L’efficienza energetica dei motori riduce i costi e la struttura robusta limita i fermi dovuti a guasti, rendendo la macchina uno strumento efficace per l’ottimizzazione dei processi industriali.
La rettificatrice per superfici 400x1000 è destinata ad aziende produttive specializzate nella lavorazione dei metalli, come officine di utensileria, fabbriche di macchine e centri di assistenza. È ideale per la rettifica di superfici piane di elementi meccanici, matrici, stampi a iniezione e parti di precisione che richiedono un’elevata accuratezza dimensionale. In ambienti B2B, dove ripetibilità ed efficienza sono prioritarie, questa rettificatrice magnetica per superfici supporta produzione in serie e singola, lavorando materiali come acciaio, ghisa o alluminio. Il suo impiego include anche la rigenerazione di componenti usurati nell’industria pesante, dove la distanza massima tra tavola e mandrino 570 mm consente la lavorazione di pezzi più grandi. La macchina è particolarmente consigliata alle aziende che puntano all’automazione dei processi di rettifica, grazie agli avanzamenti automatici e alla lettura digitale che riducono la dipendenza dalle competenze dell’operatore.
| Dimensione della tavola di lavoro | 406x1020 mm |
| Corsa massima della tavola | 450x1130 mm |
| Asola della tavola | 14x3 mm |
| Velocità del movimento longitudinale della tavola | 7~23 m/min |
| Distanza massima dalla superficie della tavola al centro del mandrino | 570 (460) mm |
| Portata massima (incluso il dispositivo di bloccaggio) | 600 kg |
| Avanzamento automatico intermittente (movimento trasversale della tavola) | 0,1~8 mm |
| Avanzamento rapido (movimento trasversale della tavola) | 990 mm/min |
| Avanzamento con volantino | 0,02 (0,001") mm 5 (0,2") mm |
| Dimensione della mola | 350 x 40 x 127 mm |
| Velocità della mola | 1450 giri/min |
| Avanzamento automatico (movimento verticale) | 0,005/0,01/0,02/0,03/0,04/0,05 mm |
| Avanzamento rapido (movimento verticale) | 480 mm/min |
| Avanzamento con volantino (movimento verticale) | 0,005 (0,0002") mm/podz. 1 (0,04") mm/obr. |
| Motore mandrino | 5,5 kW |
| Motore pompa olio | 2,2 kW |
| Motore pompa refrigerante | 0,14 kW |
| Azionamento verticale motore | 1 kW |
| Azionamento trasversale motore | 0,04 kW |
| Peso | 4000 kg |
| Dimensioni macchina LxPxH | 3300 x 2400 x 2000 mm |
Schema delle posizioni di fine corsa
| A | B | C |
| 4400 mm | 3250 mm | 2400 mm |
*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
Vi invitiamo a contattarci per ottenere un’offerta dettagliata per la rettificatrice per superfici 400x1000. Il nostro team di specialisti aiuterà a scegliere una configurazione adattata alle esigenze del vostro stabilimento.
▶
