Tornio di precisione per metallo TYTAN 750P DRO 230V con regolazione dei giri del mandrino tramite convertitore di tensione a corrente continua (inverter). Parametri di lavoro: diametro di tornitura 220mm, lunghezza di tornitura 750mm, motore da 1.1kW con tensione 230V. Macchina destinata alla lavorazione di superfici cilindriche esterne e interne, filettatura, foratura, svasatura e alesatura di fori. Ideale per l’uso in piccoli stabilimenti produttivi, officine o garage.
Il tornio universale CORMAK TYTAN 220x750P VARIO DRO 230V è un moderno tornio convenzionale destinato alla lavorazione di precisione dei metalli in officine, reparti di manutenzione, stabilimenti di produzione e laboratori di formazione. Grazie alla regolazione continua della velocità del mandrino, al motore potente e alla solida struttura in ghisa, la macchina garantisce un'elevata precisione di tornitura, comfort di utilizzo e ripetibilità dei pezzi lavorati. Si tratta di un tornio per metalli versatile, ideale sia per la produzione singola che per quella in piccole serie.
Il modello TYTAN 220x750P VARIO è stato progettato per gli utenti che richiedono elevata precisione, stabilità e facilità di regolazione dei parametri di lavoro. Le soluzioni costruttive adottate consentono di eseguire un’ampia gamma di operazioni di tornitura, filettatura e finitura, mantenendo un’elevata qualità superficiale.
Il corpo della macchina è realizzato in ghisa di alta qualità, il cui compito è quello di smorzare efficacemente le vibrazioni che si generano durante la lavorazione. In questo modo, il tornio convenzionale mantiene un’elevata stabilità anche durante la tornitura di materiali più duri. Il bancale, largo 100 mm, è dotato di guide temprate che garantiscono una precisione di scorrimento del carrello per molti anni.
Il mandrino, montato su precisi cuscinetti conici, è dotato di un cono MK5 e di un foro passante del diametro di 38 mm. La regolazione continua della velocità elimina la necessità di frequenti cambi di rapporto, il che semplifica notevolmente il lavoro dell’operatore. Il comando elettronico e il display LCD digitale consentono di impostare rapidamente i parametri adeguati per ogni tipo di materiale.

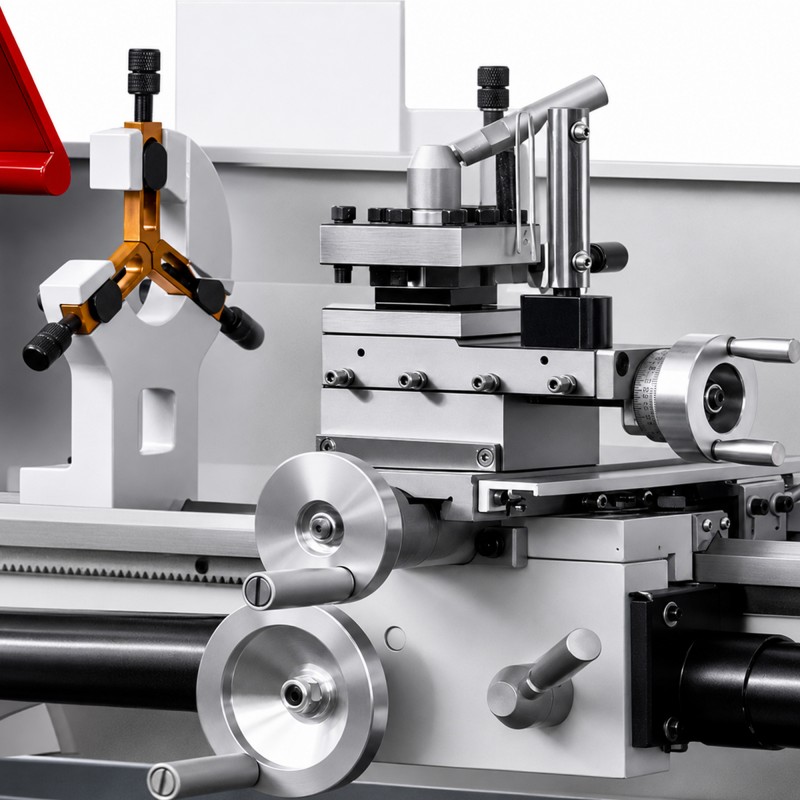

Il supporto garantisce uno spostamento fluido e una guida precisa dell’utensile, mentre la punta, dotata di cono MK2, consente un comodo appoggio di alberi lunghi e l’utilizzo di utensili aggiuntivi.
Un ulteriore vantaggio del tornio è la vasca di raccolta per il refrigerante e i trucioli, che facilita il mantenimento della pulizia dell’area di lavoro durante la lavorazione. La struttura convoglia efficacemente il refrigerante e raccoglie i trucioli prodotti, limitandone la dispersione intorno alla macchina. Questa soluzione aumenta il comfort di lavoro dell’operatore, semplifica la manutenzione quotidiana e consente un’organizzazione più efficiente del processo di lavorazione.
Il tornio universale CORMAK TYTAN 220x750P VARIO è stato progettato per eseguire operazioni di tornitura di precisione mantenendo un’elevata qualità superficiale. La struttura rigida, l’avanzamento automatico e la regolazione continua della velocità di rotazione consentono di ottenere un’ottima ripetibilità dimensionale e di ridurre le vibrazioni durante il funzionamento.
Il tornio è dotato di un sistema di lettura digitale della posizione degli assi longitudinale e trasversale (DRO), che consente un controllo preciso dello spostamento del carrello durante la lavorazione. La misurazione elettronica riduce il rischio di errori derivanti dalla lettura delle scale meccaniche, accorcia i tempi di regolazione delle dimensioni e aumenta la ripetibilità dei pezzi lavorati. La lettura digitale semplifica notevolmente l’esecuzione di operazioni che richiedono un’elevata precisione dimensionale, sia nella produzione singola che in quella di piccole serie.
La macchina consente la tornitura di pezzi con diametro fino a 220 mm sopra il bancale e lunghezza fino a 750 mm, la realizzazione di filettature metriche e in pollici, la spianatura, la foratura, l’alesatura e la finitura. Grazie all’ampio intervallo di velocità del mandrino, l’operatore può facilmente selezionare i parametri adatti sia per l’acciaio da costruzione, l’acciaio inossidabile e i metalli non ferrosi, sia per le materie plastiche.
Questo tornio per metalli trova impiego ovunque sia richiesta una lavorazione precisa e ripetibile dei pezzi.
| Campo di lavoro | |
|---|---|
| Diametro di tornitura sopra il bancale | 220 mm |
| Diametro di tornitura sopra le slitte trasversali | 140 mm |
| Distanza tra i denti | 750 mm |
| Larghezza del letto | 100 mm |
| Testata | |
| Foro passamandrino | 38 mm |
| Cono all'estremità del mandrino | MK5 |
| Numero di velocità del mandrino | Variabile |
| Intervallo di velocità del mandrino | 50–2500 giri/min |
| Avanzamento e filettatura | |
| Numero di filettature metriche | 12 |
| Intervallo delle filettature metriche | 0,4–3,5 mm |
| Numero di filettature imperiali (in pollici) | 12 |
| Intervallo delle filettature imperiali (in pollici) | da 8 a 44 filetti per pollice |
| Intervallo di avanzamento longitudinale | 0,15–0,25 mm/giro |
| Supporto a croce e supporto longitudinale | |
| Corsa massima della slitta di serraggio | 65 mm |
| Corsa massima del supporto trasversale | 80 mm |
| Corsa massima del supporto longitudinale | 700 mm |
| Corsa del mandrino | |
| Corsa del manicotto della punta | 50 mm |
| Cono nel mandrino della testa di tornitura | MK2 |
| Varie | |
| Motore principale | 1100 W / 230 V / 50 Hz |
| Dimensione massima dell’utensile | 16 mm |
| Dimensioni | |
| Lunghezza | 1260 mm |
| Larghezza | 400 mm |
| Altezza | 1300 mm |
| Peso (con base) | 80 kg |
Scegli il tornio universale CORMAK TYTAN 220x750P VARIO 230V se cerchi una lavorazione di precisione, una struttura robusta e ampie possibilità tecnologiche. Si tratta di un tornio convenzionale affidabile per la lavorazione professionale dei metalli, ideale sia per l’uso quotidiano in officina che per l’esecuzione di compiti di produzione più impegnativi.
```
