La cesoia a ghigliottina meccanica 4x1300 è uno strumento eccellente per il taglio preciso di diversi materiali, come acciaio, alluminio, ottone o rame in forma di lamiere. Il funzionamento intuitivo la rende estremamente facile da usare, mentre la struttura robusta garantisce non solo funzionalità, ma anche affidabilità in ogni fase di lavoro. Realizzata con materiali di alta qualità, questa cesoia assicura un utilizzo duraturo e sicuro.
Cesoia a ghigliottina meccanica 1300x4 NC è una ghigliottina efficiente e precisa, destinata al taglio di lamiere in acciaio fino a 4 mm di spessore e 1300 mm di lunghezza. La macchina è stata progettata per l’impiego in ambiente produttivo, dove ripetibilità, sicurezza e alta qualità del bordo di taglio sono fondamentali. L’utilizzo del controllo NC consente un posizionamento accurato e aumenta l’efficienza della lavorazione in serie.
Principali vantaggi della macchina – stabilità, ripetibilità e pieno controllo del processo di taglio

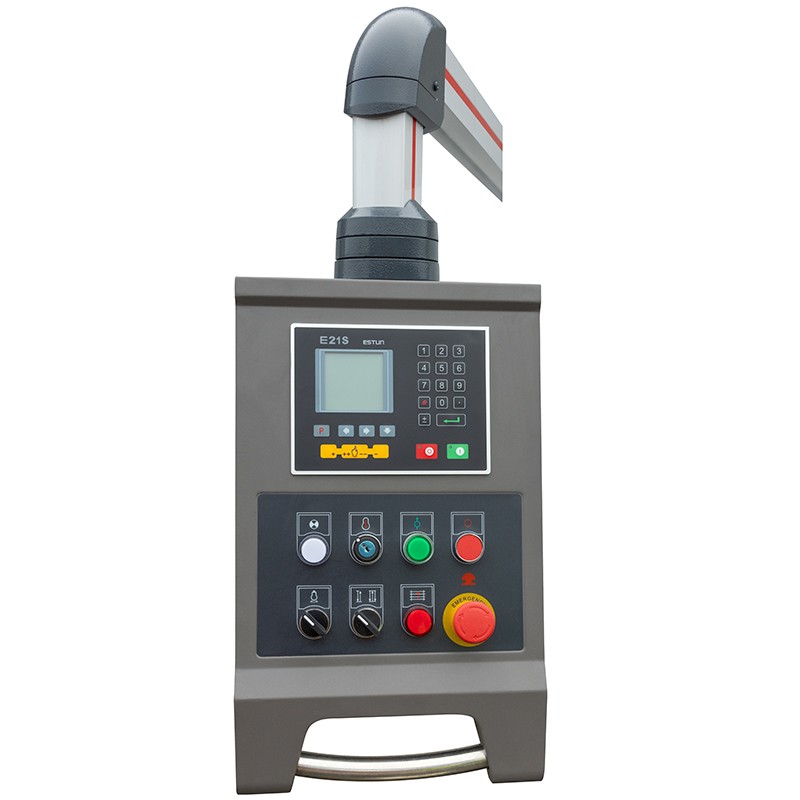

- Cesoia a ghigliottina con controllo NC con unità di comando ESTUN31S – regolazione precisa dei parametri di lavoro e controllo del registro posteriore.
- Registro posteriore motorizzato (0–750 mm) – impostazione rapida e precisa della misura di taglio.
- Regolazione del gioco di taglio 0–0.6 mm – possibilità di adattamento allo spessore e al tipo di materiale.
- Lame bivalenti in acciaio per utensili – taglio pulito, senza bave e maggiore durata dell’utensile.
- Struttura rigida in acciaio – lavoro senza deformazioni torsionali anche a pieno carico.
- Illuminazione della linea di taglio – posizionamento preciso del foglio rispetto alla lama.
- Impianto di lubrificazione centralizzato – riduzione dell’usura delle parti mobili e manutenzione semplificata.
Costruzione e tecnologia – struttura industriale per utilizzo intensivo

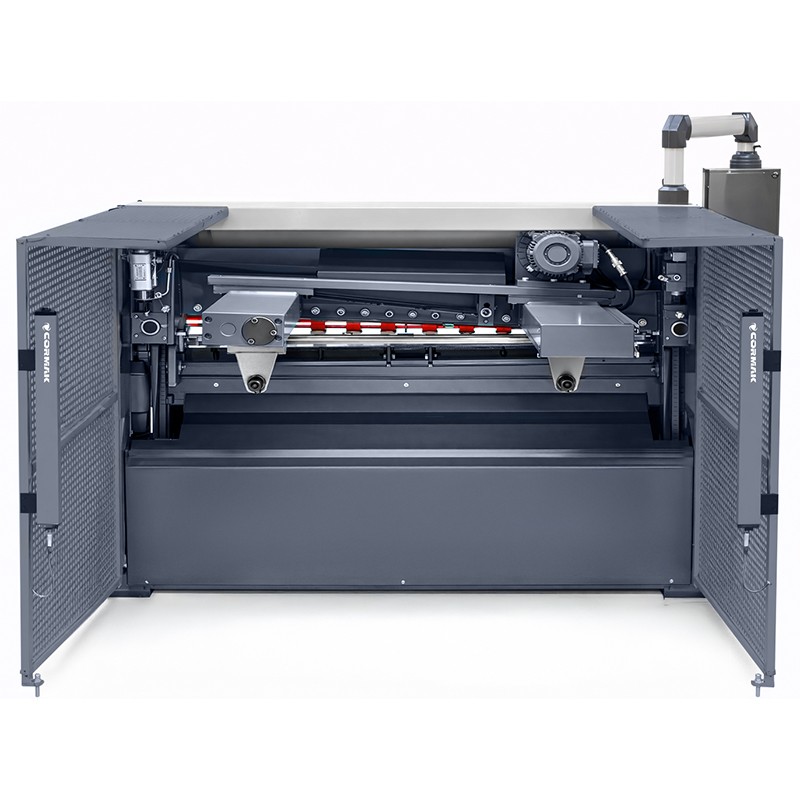

Il corpo macchina è realizzato come struttura in acciaio saldato ad alta rigidità. La massa propria adeguata (circa 1530 kg) e il sistema di azionamento ottimizzato con potenza 4.0 kW garantiscono un funzionamento stabile a 23 corse al minuto. La cesoia a ghigliottina meccanica 1300x4 NC è dotata di pressore automatico della lamiera, che impedisce lo spostamento del materiale durante il taglio.

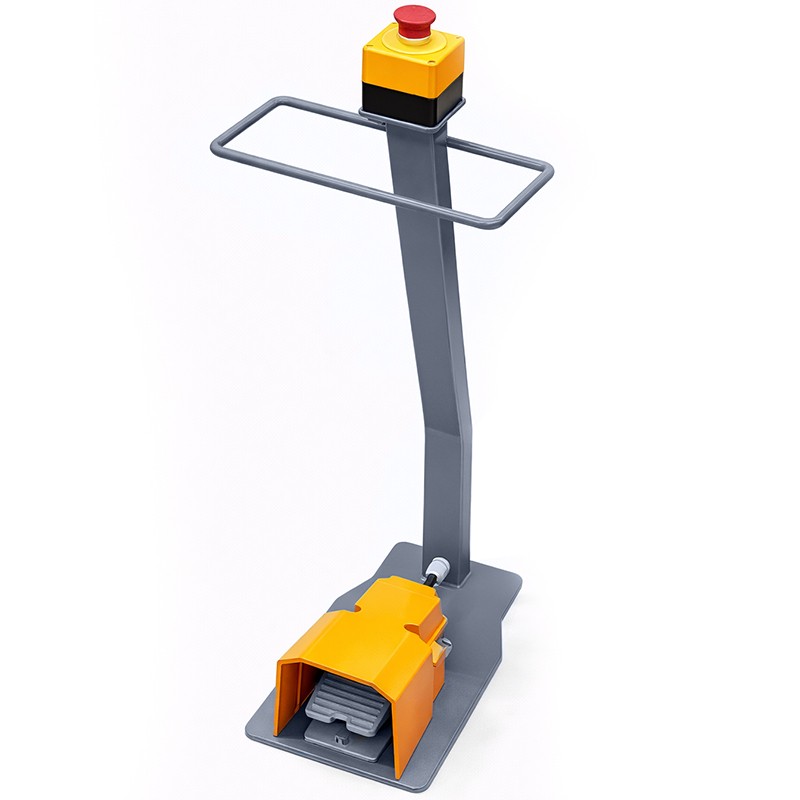

Il sistema di sicurezza include una protezione con barriera fotoelettrica, fotocellule e pedale con arresto di emergenza. La battuta laterale con scala millimetrica e i bracci anteriori di supporto con rulli facilitano la lavorazione di lamiere di grandi dimensioni.
Precisione ed efficienza di lavoro
L’angolo di taglio 2.0° e la possibilità di regolare il gioco tra le lame offrono un rapporto ottimale tra forza di taglio e qualità del bordo. La ghigliottina garantisce parametri ripetibili nella produzione in serie di elementi in lamiera strutturale con resistenza fino a 400 N/mm². Il registro posteriore motorizzato aumenta la produttività nella realizzazione di serie corte e medie.
Applicazioni
- officine di carpenteria metallica e costruzioni,
- produzione di carter e componenti in acciaio,
- aziende specializzate nella lavorazione della lamiera,
- reparti di manutenzione e officine industriali.
Dotazione standard
- controllore NC 89,
- registro posteriore motorizzato,
- impianto di lubrificazione centralizzato,
- illuminazione della linea di taglio,
- bracci di supporto con rulli,
- battuta laterale con scala mm,
- protezione con barriera fotoelettrica,
- pedale con arresto di emergenza,
- lame in acciaio per utensili.
Dati tecnici
| Lunghezza di taglio | 1300 mm |
| Spessore massimo lamiera* | 4 mm |
| Angolo di taglio | 2.0° |
| Numero di corse | 23 corse/min |
| Altezza di lavoro | 825 mm |
| Campo di lavoro del registro posteriore | 0–750 mm |
| Larghezza del tavolo | 340 mm |
| Potenza motore principale | 4.0 kW |
| Potenza motore registro posteriore | 0.55 kW |
| Lunghezza totale | 2030 mm |
| Profondità | 2800 mm |
| Altezza | 1620 mm |
| Massa | circa 1530 kg |
* per materiale con resistenza 400 N/mm²
Scegli una cesoia a ghigliottina con controllo NC collaudata e aumenta il controllo sul processo di taglio nella tua azienda. Contatta il consulente tecnico CORMAK per selezionare la configurazione adatta al tuo profilo produttivo.
