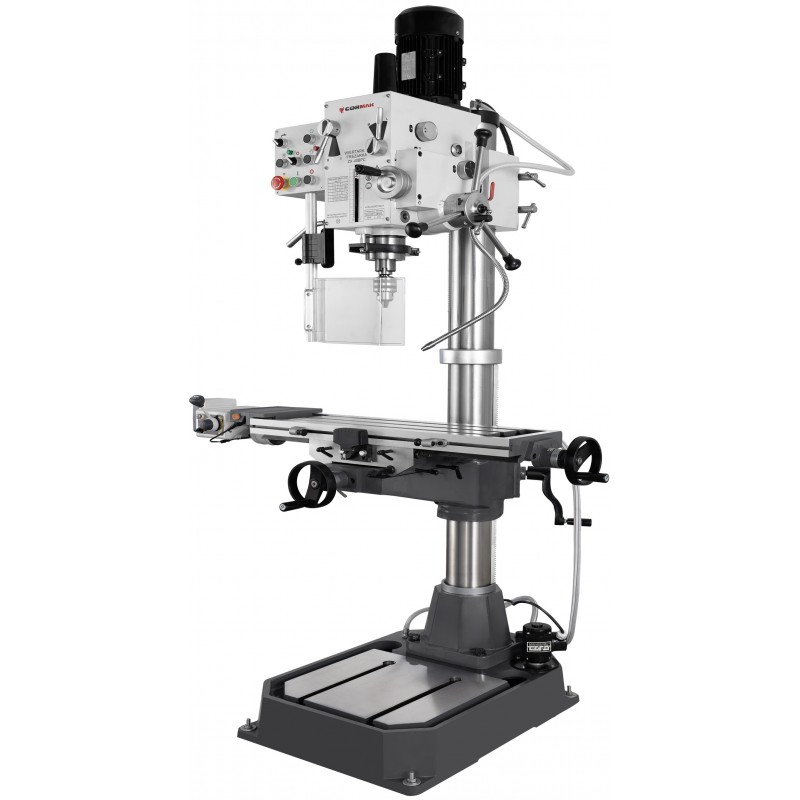

CORMAK ZX 40BPC è un robusto trapano-fresatrice per metallo. Testa del mandrino orientabile di ±90°, possibilità di rotazione della testa di ±90°, avanzamento automatico del mandrino, rotazione destra e sinistra, ampia tavola, raffreddamento a liquido, avanzamento automatico della tavola sull'asse X (opzione*), potente motore da 1,1kW, capacità di foratura fino a 40mm. Velocità di rotazione fino a 1.600giri/min.
Trapano-fresatrice CORMAK ZX40BPC è una macchina universale per la lavorazione di precisione dei metalli, destinata alla foratura, fresatura e maschiatura. La struttura rigida, la trasmissione a ingranaggi in bagno d'olio, l'avanzamento automatico del mandrino e l'ampia gamma di velocità di rotazione rendono il modello ZX40BPC particolarmente adatto alle officine meccaniche, alle attrezzerie, ai reparti di manutenzione industriale e alle officine di produzione.
Il modello ZX40BPC combina la funzionalità di un trapano a colonna con le possibilità offerte da una fresatrice convenzionale per metallo. La testa orientabile e la possibilità di regolarne la posizione ampliano il campo di applicazione, mentre la robusta colonna in fusione garantisce un'adeguata rigidità durante la lavorazione. La macchina consente di eseguire sia le normali operazioni di officina sia lavorazioni più impegnative che richiedono una guida ripetibile dell'utensile.

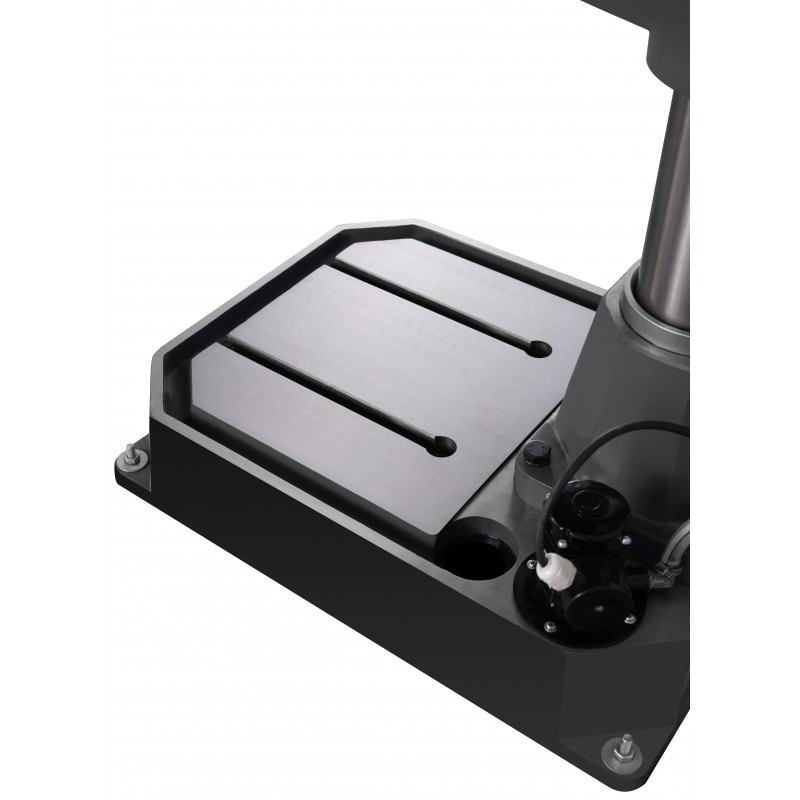

Il corpo e la colonna della macchina sono stati progettati per mantenere un'elevata rigidità durante la foratura e la fresatura. La superficie della colonna finemente rettificata favorisce il posizionamento preciso del gruppo di lavoro, mentre il massiccio basamento dalle dimensioni di 690x520mm stabilizza la macchina durante la lavorazione.

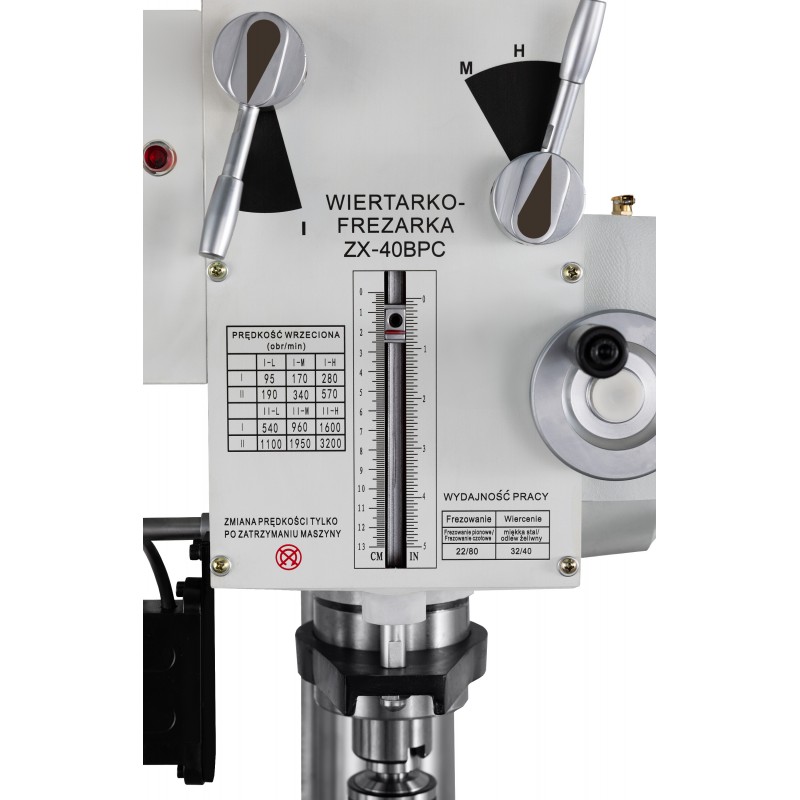

La trasmissione in bagno d'olio con ingranaggi temprati e rettificati garantisce una trasmissione affidabile del movimento e un funzionamento fluido del mandrino. La gamma di velocità da 95 a 1.600giri/min consente di selezionare i parametri adatti alla foratura di grandi diametri, alla fresatura e alla lavorazione con utensili di dimensioni inferiori.

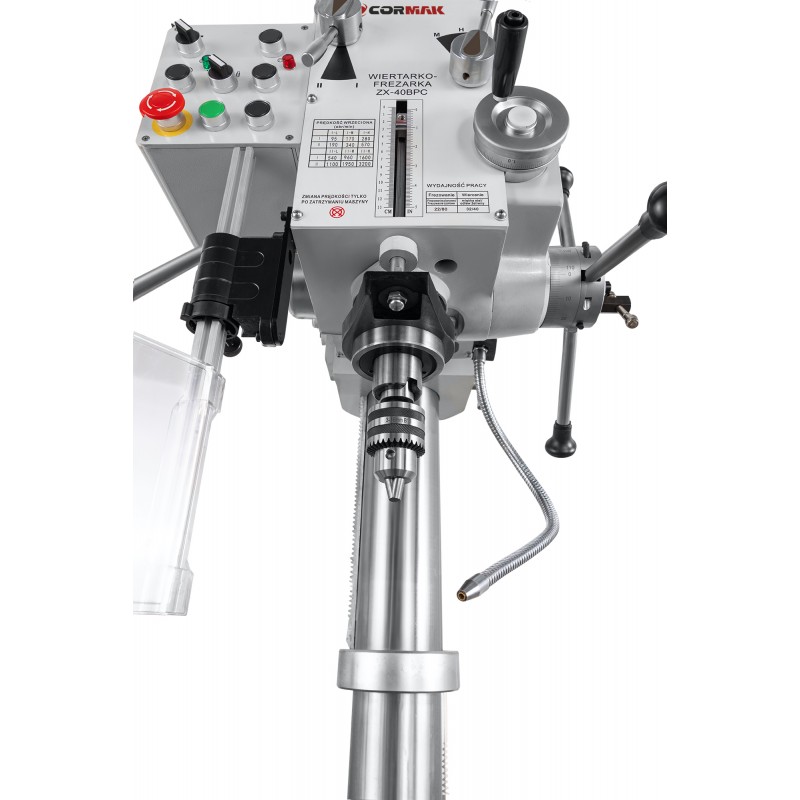

La corsa del mandrino di 125mm permette di eseguire lavorazioni più profonde senza dover modificare frequentemente la posizione della tavola. L'operatore può controllare la penetrazione dell'utensile mediante una leva a tre bracci e un volantino di precisione dotato di scala graduata. Questa soluzione risulta particolarmente utile nella lavorazione di fori a profondità prestabilita e nelle operazioni che richiedono un posizionamento preciso dell'utensile.

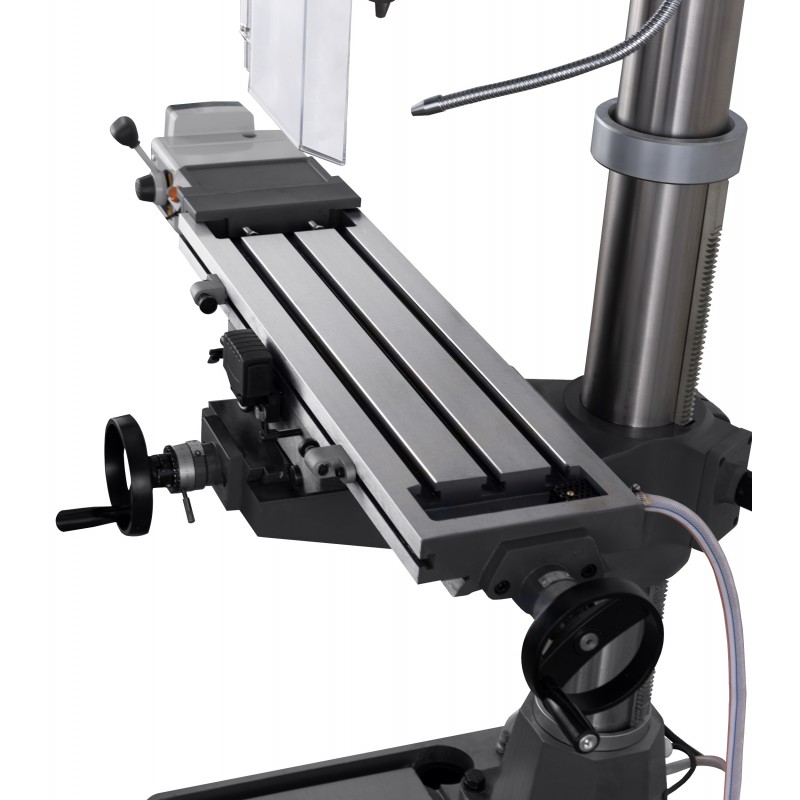

La tavola di lavoro dalle dimensioni di 730x210mm è dotata di cave a T da 14mm, che consentono di fissare morse, portapezzi, attrezzature di lavorazione e pezzi da lavorare. Grazie a questa soluzione, il trapano-fresatrice per metallo può essere facilmente adattato a diverse attività produttive e di officina.
Il sistema di raffreddamento standard, con motore da 40W, consente di convogliare il liquido refrigerante nella zona di taglio durante le lavorazioni prolungate. Questo limita il riscaldamento dell'utensile e del materiale e contribuisce a mantenere stabili i parametri del processo. La protezione ribaltabile del mandrino, realizzata in plexiglas, crea inoltre una separazione tra l'operatore e gli elementi di lavoro in rotazione.
CORMAK ZX40BPC è destinato alle aziende che necessitano di un'unica macchina per eseguire diverse operazioni fondamentali di lavorazione per asportazione di truciolo. Può essere utilizzato per lavorare acciaio, ghisa e altri materiali lavorabili per asportazione di truciolo.
| Capacità massima di foratura (acciaio/ghisa) | 32/40mm |
| Larghezza di fresatura frontale | 80mm |
| Larghezza di fresatura con fresa a candela | 22mm |
| Corsa del mandrino | 125mm |
| Cono del mandrino | MT4 |
| Numero di velocità | 6 |
| Velocità del mandrino (giri/min) | 95-1.600 (95,170,280,540,960,1.600) giri/min |
| Distanza massima tra l'estremità del mandrino e la tavola | 735mm |
| Distanza massima tra l'estremità del mandrino e il basamento | 1.245mm |
| Distanza tra il mandrino e la superficie della colonna | 272mm |
| Dimensioni della tavola di lavoro superiore | 730x210mm |
| Dimensioni del basamento | 690x520mm |
| Potenza del motore S1 Potenza del motore S6 |
1,1kW 1,5kW |
| Motore del sistema di raffreddamento | 40W |
| Dimensioni della macchina (altezza con basamento) | 1.200x1.000x1.910mm |
| Peso netto/lordo | 375/410kg |
Se un'azienda necessita di una macchina che combini foratura, fresatura e maschiatura mantenendo una struttura compatta, il trapano-fresatrice CORMAK ZX40BPC rappresenta una soluzione funzionale per la lavorazione quotidiana dei metalli. L'avanzamento automatico del mandrino, la trasmissione in bagno d'olio, la gamma di velocità di 95–1.600giri/min, la tavola con cave a T e il sistema di raffreddamento standard consentono di configurare la postazione per numerose operazioni tipiche della produzione e dell'officina. Contatta CORMAK per scegliere l'equipaggiamento aggiuntivo e configurare la macchina in base alle lavorazioni previste.
*Il prezzo indicato si riferisce esclusivamente alla macchina e non comprende equipaggiamento opzionale/aggiuntivo, installazione, trasporto o formazione; La invitiamo a contattare il nostro consulente per maggiori informazioni.
