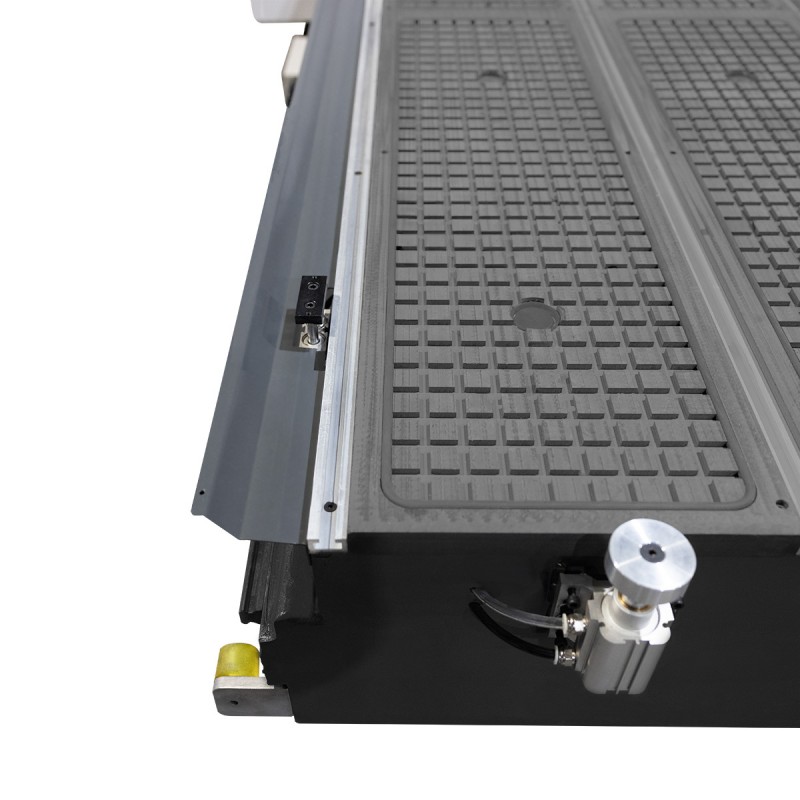

1. Tavolo di lavoro

• Tavolo sezionale con quattro sezioni a vuoto indipendenti, realizzato in pannelli HPL rigidi e resistenti,
• Ogni sezione dispone di fori attraverso i quali il vuoto è fornito dalla pompa tramite un sistema di tubazioni,
• I fori principali del tavolo a vuoto sono dotati di tappi che consentono il fissaggio di diversi formati di materiale,
• La superficie del tavolo è attraversata da una rete di canaline che consente una distribuzione uniforme del vuoto su tutta la superficie,
• Dispone di scanalature che permettono anche il fissaggio manuale del materiale

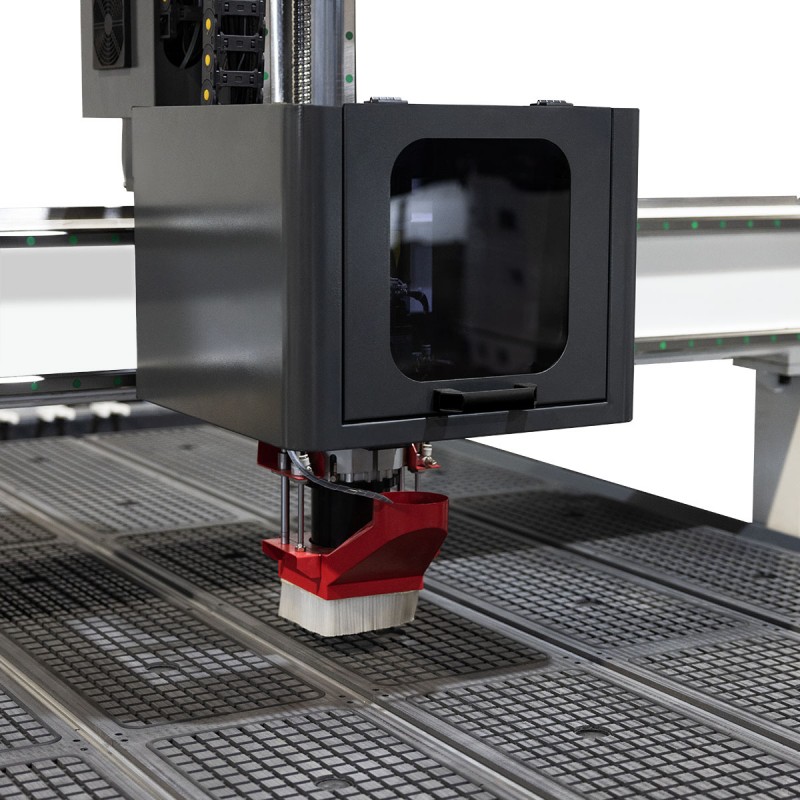

2. Mandrino HQD

• Mandrino brushless di alta qualità di un produttore rinomato, con potenza di 9 kW, alimentato da inverter e dotato di protezione da sovraccarico.
• Elettromandrino di fresatura dotato di innovativo sistema di raffreddamento ad ARIA.
• Adatto al cambio utensile automatico, riduce i tempi di lavorazione eliminando le pause dovute al cambio manuale della fresa.
• L’automazione consente l’utilizzo di tutti gli utensili nel processo produttivo senza la necessità di calibrazione o interruzione del ciclo.

3. Azionamento

• Azionamenti a risparmio energetico di alta classe servomotori Leadshine da 1500 W con elevata coppia di mantenimento (doppio asse Y)
• Controllati dal controller digitale NK-105 G3, garantiscono una lavorazione di alta qualità mantenendo elevate velocità operative nei vari assi.
• Motori servo brushless per gli assi X e Y che trasmettono il moto tramite riduttori planetari di alta qualità.
• L’asse Z, dove la precisione di posizionamento è fondamentale, è azionato da una vite a ricircolo di sfere rinforzata.
• Il movimento del portale lungo gli assi X e Y avviene tramite guide HIWIN e ingranaggi elicoidali che garantiscono anni di lavoro affidabile; realizzati in acciaio temprato e indurito di alta qualità.
• Tutte le assi sono dotate di guide lineari professionali HIWIN, sottoposte a controlli di conformità e testate in ogni fase di assemblaggio.
• Sistema di lubrificazione centralizzato e senza manutenzione per gli elementi mobili principali: carrelli e vite a sfere. Permette di risparmiare tempo e proteggere i componenti più importanti.

4. Struttura

• La struttura del portale mobile è realizzata in ghisa fusa, estremamente rigida, che assorbe efficacemente le vibrazioni generate durante la lavorazione.
• La struttura rigida del tavolo, costruita in acciaio rinforzato, elimina le vibrazioni durante il processo produttivo.

5. Magazzino 8 utensili + sensore di misura utensile

• La macchina è dotata di un magazzino lineare a 8 posizioni per utensili, set di coni ISO30 e pinze ER32.
• In dotazione portautensili ISO30 e pinze per utensili di dimensioni:
  1/2" – 6 pz.; 1/8" – 2 pz.; 3-4 mm – 2 pz.; 5-6 mm – 4 pz.; 7-8 mm – 2 pz.; 9-10 mm – 2 pz.
• Ogni fresatrice CNC è dotata di un sensore di altezza utensile sull’asse Z, che elimina i tempi di correzione delle misure dopo ogni cambio utensile.
