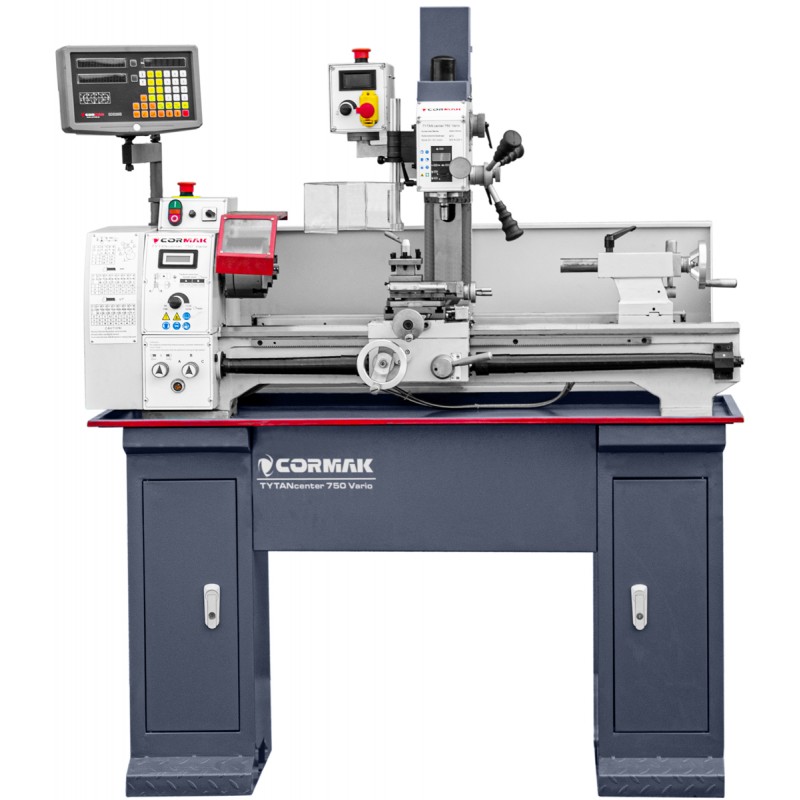

Tornio-fresatrice TYTAN CENTER 750 Vario è la combinazione di due macchine, che si traduce in comodità d’uso e risparmio di spazio nell’area di lavoro. Dispone di regolazione continua dei giri del mandrino tornio-fresatrice. Tornitura: 250x750mm, 0.75 kW/230V + Fresatura: 0.6kW/230V. Esegue funzioni di tornitura: lavorazione di superfici cilindriche esterne e interne, filettatura, taglio di semilavorati. Funzioni di fresatura: fresatura di cave, foratura e alesatura di fori. È utilizzata in piccole aziende industriali, officine, garage ecc.

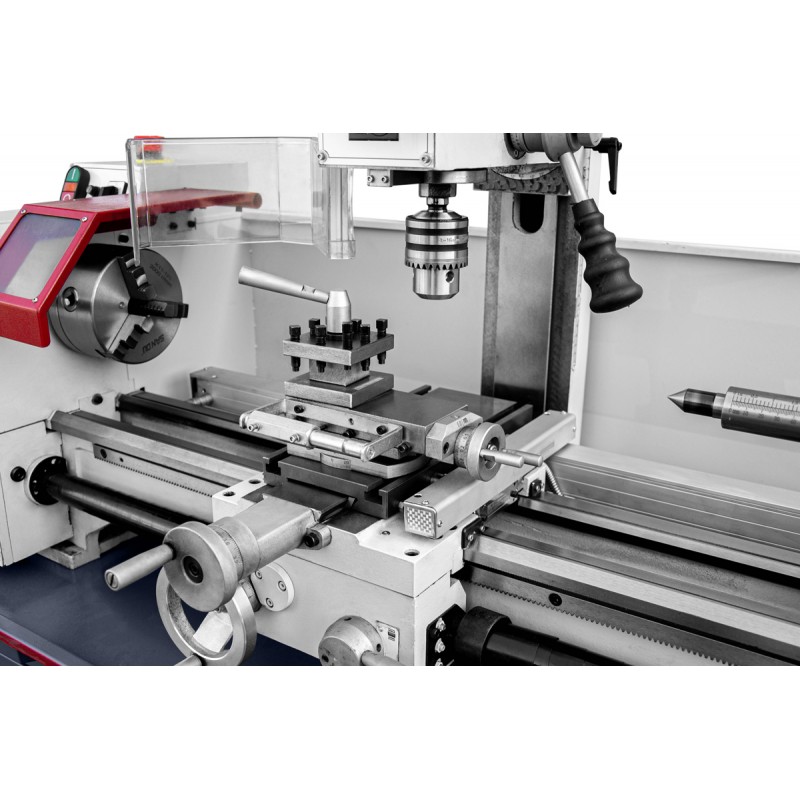

La struttura della macchina combina due dispositivi – un tornio e una fresatrice. Ciascuna delle macchine dispone di un motore separato con regolazione continua della velocità, il che può ridurre significativamente i tempi di impostazione e calibrazione dei parametri. La tornio-fresatrice è adatta alla produzione di parti con configurazione complessa, senza la necessità di reinstallazione su un’altra macchina – con un effetto positivo sui tempi di lavorazione e produzione. La macchina ha un ampio campo di impiego, a partire dall’affilatura di parti, dalla fresatura di cave, fino alla foratura di fori fuori asse e a un determinato angolo.

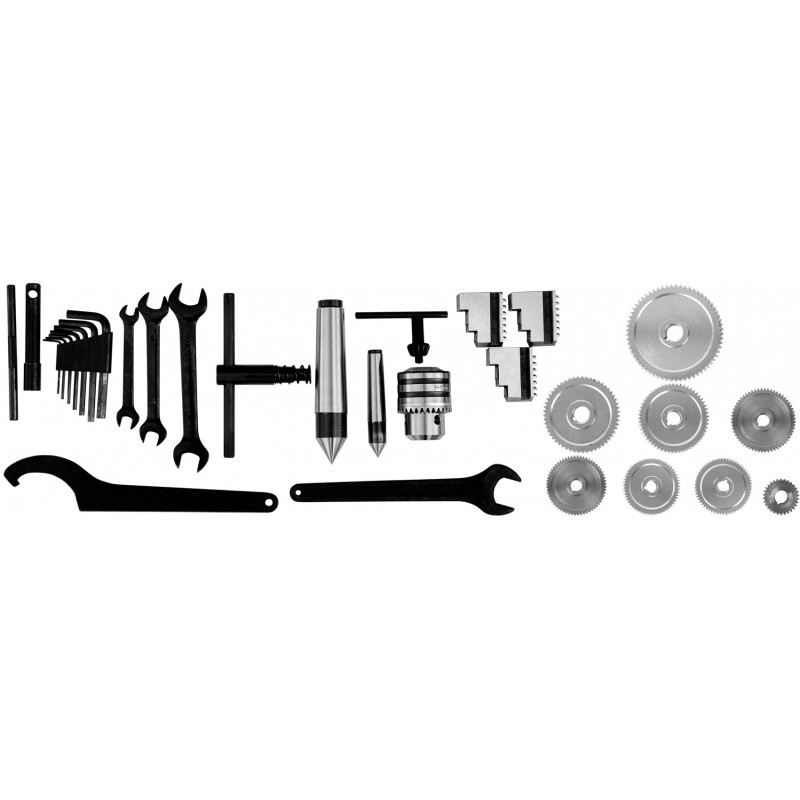

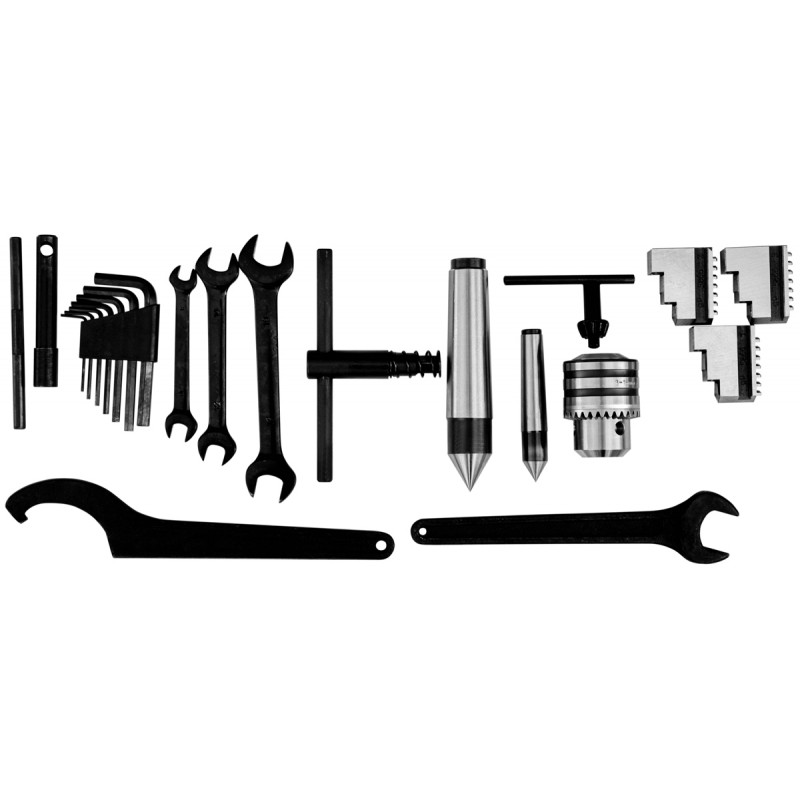

IN DOTAZIONE SET UTENSILI 12 x 12 mm 11 pezzi |
 |
| TORNIO | |
| Diametro di tornitura sul bancale | 250 mm |
| Diametro di tornitura sul carro | 150 mm |
| Distanza tra le punte | 750 mm |

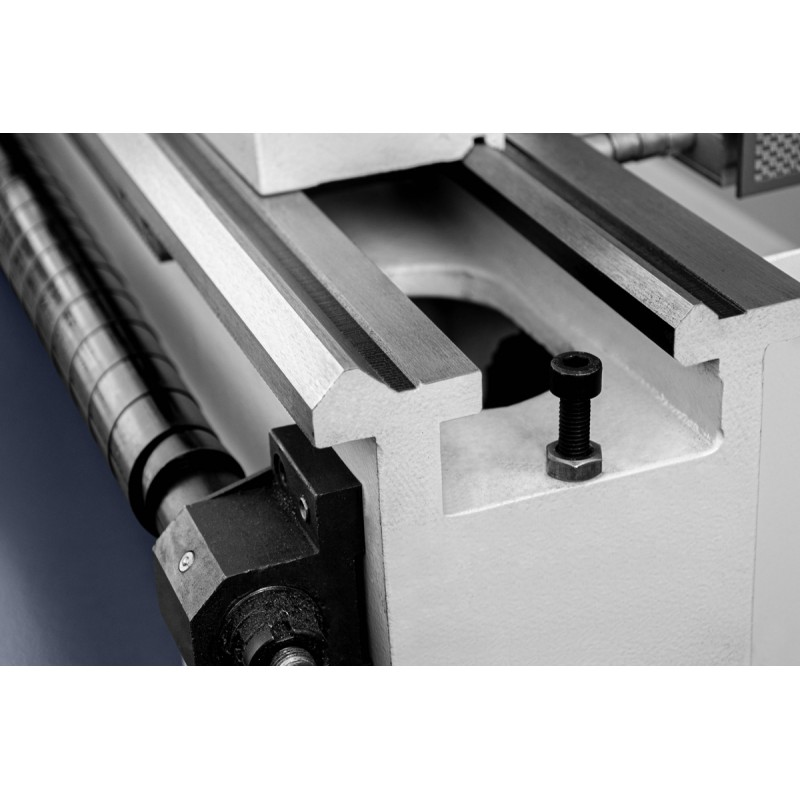

| Larghezza del bancale | 135 mm |
| Foro passante del mandrino | 29 mm |
| Cono mandrino | MK4 |
| Regolazione velocità mandrino | Continua (2 gamme) |
| Velocità mandrino | 50-1125 | 100-2250 giri/min |
| Numero e intervallo filettature metriche | (18) 0.2-3.5 mm/giro |
| Numero e intervallo filettature in pollici | (21) 8-56 filetti/pollice |
| Numero e intervallo avanzamenti longitudinali | (6) 0.07-0.4 mm/giro |
| Corsa slitte superiori | 70 mm |

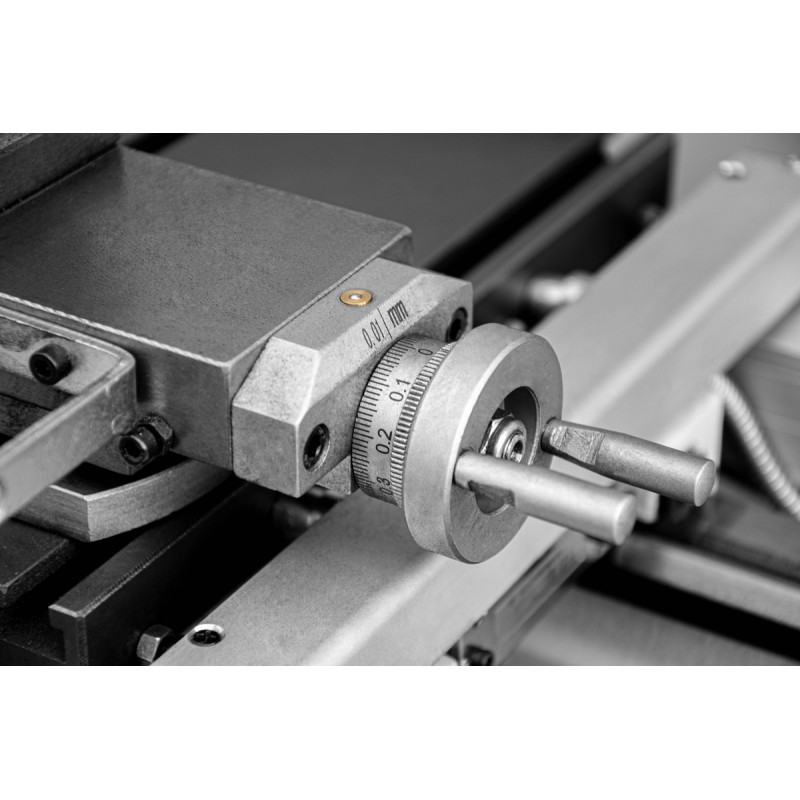

| Corsa trasversale | 130 mm |
| Corsa longitudinale | 630 mm |

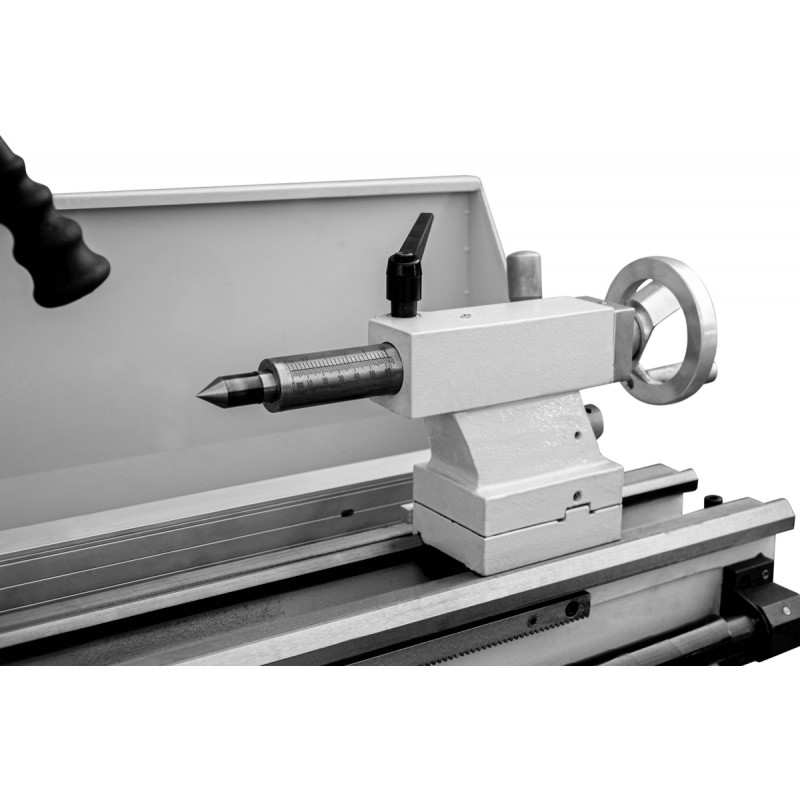

| Diametro canotto contropunta | 30 mm |
| Corsa canotto contropunta | 70 mm |
| Cono contropunta | MK2 |
| Dimensione mandrino | 125 mm |
| Potenza motore / tensione di alimentazione S1/S6 | 0.75/0.9 kW / 230 V |
| Dimensione utensile | 12 x 12 mm |

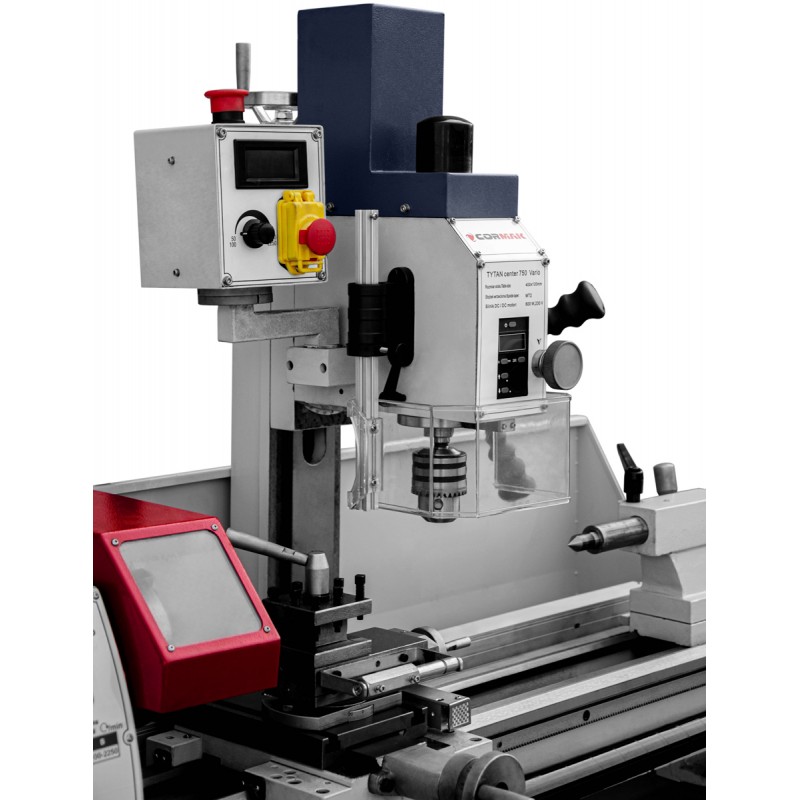

| FRESATRICE | |
| Diametro max. di foratura | 13 mm |
| Diametro max. fresa a candela | 13 mm |
| Diametro max. fresa frontale | 50 mm |
| Cono mandrino | MK2 |

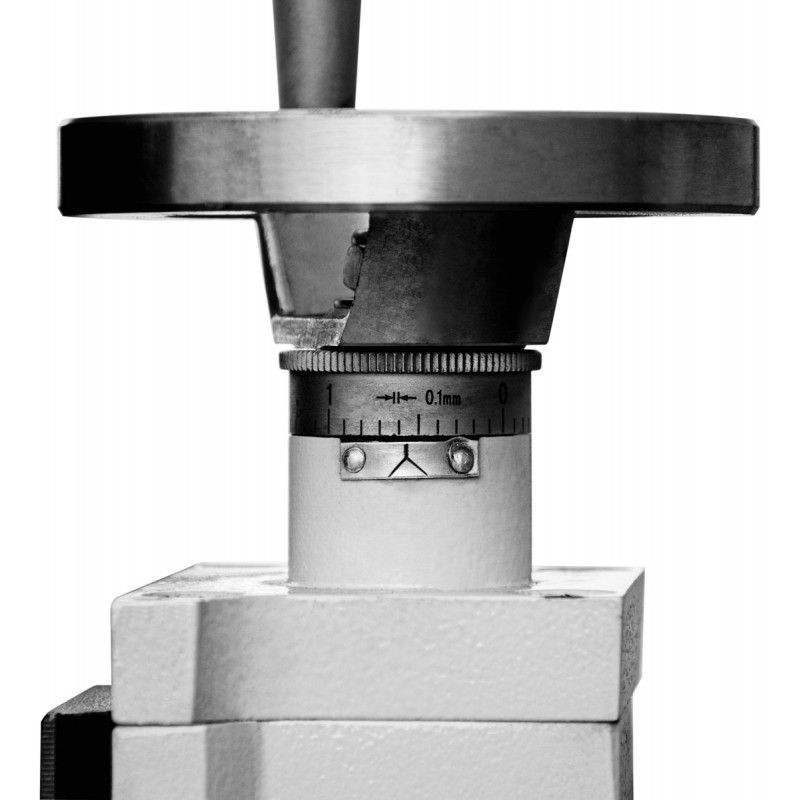

| Corsa cannotto mandrino | 50 mm |
| Distanza punta mandrino dal tavolo | 43 - 250 mm |
| Distanza asse mandrino dalla colonna | 170 mm |
| Rotazione testa | +/-90° |
| Gamma velocità mandrino | 50 - 2250 giri/min |
| Dimensione e numero cave a T | 8 mm/2 |
| Potenza motore / tensione di alimentazione | 0.6 kW / 230V |
| PARAMETRI GENERALI | |
| Dimensioni LxPxA | 1350 x 580 x 1630 mm |
| Peso | 230 kg |
|
|
|
|
|
|
