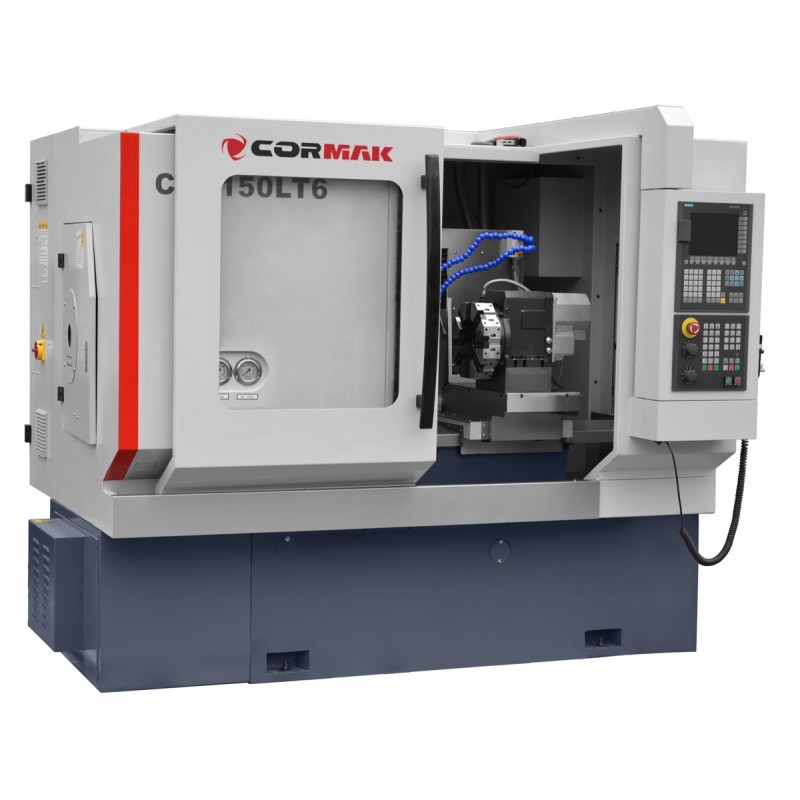

Il tornio CK7150LT6 si caratterizza per una struttura compatta dal design accattivante, è comodo da utilizzare e da manutenere e offre un'ampia capacità di lavorazione. È adatto alla lavorazione di pezzi in metalli non ferrosi, metalli ferrosi e materiali non metallici. Questo tornio è in grado di eseguire tornitura di superfici cilindriche, coniche, frontali, alesatura, scanalatura, filettatura, tornitura di superfici sferiche, ecc., rendendolo versatile nell'industria degli strumenti meccanici, dei veicoli, delle apparecchiature di cottura, nell'industria leggera e nella produzione di componenti elettrici, sia per la produzione in serie che per quella singola.
Parametry techniczne tokarki
|
Maks. średnica toczenia nad łożem |
520 mm |
|
Maks. długość przedmiotu obrabianego |
285 mm |
|
Maks. średnica toczenia nad suportem |
320 mm |
|
Przelot wrzeciona |
42 mm |
|
Stożek wrzeciona |
Morse 6 |
|
Zakres prędkości wrzeciona |
100 - 4000 obr./min. |
|
Maks. Przesuw w osi X |
345 mm |
|
Maks. przesuw w osi Z |
310 mm |
|
Maks. przesuw pionowy (oś Y) |
180 mm |
|
Prędkość głowicy |
3000 obr./min. |
|
Maks. średnica wiercenia głowicy |
13 mm |
|
Maks. średnica gwintowania głowicy |
M8 |
| Maks. prędkości szybkiego posuwu |
X-15 m/min.; Y- 6 m/min.; Z-20 m/min. |
| Zakres podziałek gwintów |
0,2-5mm |
| Silnik główny |
3,7 kW |
| Moc pompy chłodziwa |
120W |
| Wymiary zewnętrzne |
2140x1800x1820 mm |
| Waga netto |
2150 kg |
Wyposażenie
- Smarownica,
- 6 tulejek samozaciskowych,
- zestaw kluczy,
- stopy montażowe

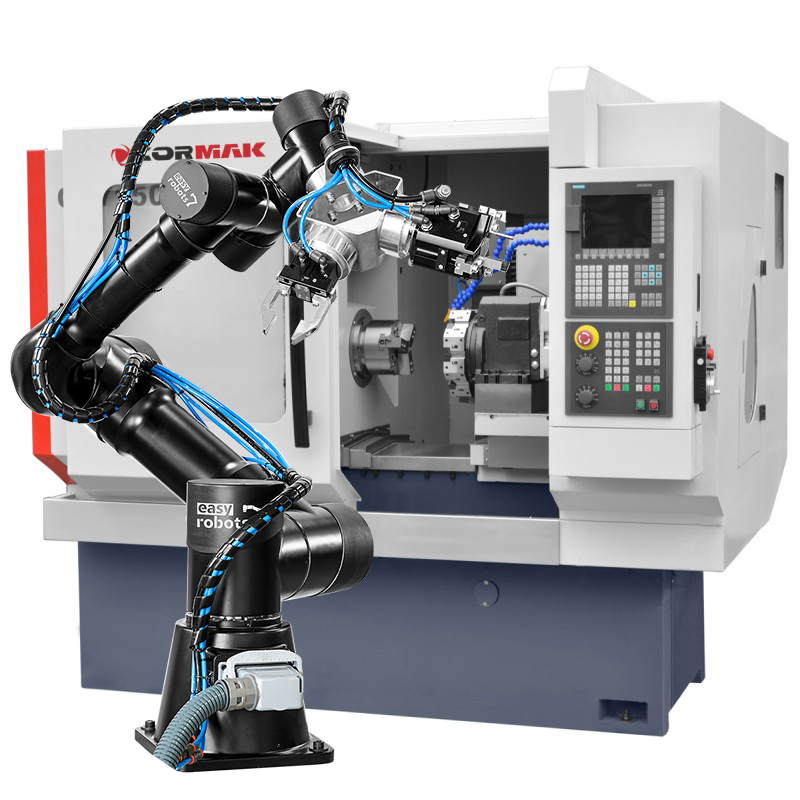

Parametry techniczne robota
| Udźwig | 5 kg |
| Waga | 27 kg |
| Powtarzalność | ± 0.1 mm |
| Pozycja montażu | podłoga, ściana, sufit |
| Zasilanie | 230V 50Hz 6A |
| Zużycie energii | średni pobór mocy 500W maksymalny pobór mocy 1000W |
| Zasięg maksymalny | 921 mm |
| Wymiary szafy sterowniczej | 500x500x200 mm |
| Temperatura pracy | 7-40°C |
| Wilgotność | max 80% |
| Poziom hałasu | <86db |
| IP | IP44 |
| Oprogramowanie | EScontrol |
| Panel sterowania | panel z ekranem dotykowym 10,1’’ |
| Normy zgodności i bezpieczeństwa |
Dyrektywa maszynowa 2006/42/WE Dyrektywa kompatybilności elektromagnetycznej 2014/30/UE Dyrektywa niskonapięciowa 2014/35/UE |
| Enkodery absolutne |
brak konieczności bazowania |
| Porty I/O |
cyfrowe 8/8 (opcjonalnie analogowe, napięciowe, prądowe, czujników temperatury, rezystancyjnych i temperaturowych, enkoderowe inkrementalne i SSI, komunikacyjne RS232/422/485, IO-Link Master |
▶
