Matrici per presse piegatrici – scelta e applicazione
Le matrici per presse piegatrici sono uno degli elementi più importanti nel processo di piegatura della lamiera. Interagiscono direttamente con il punzone, formando un sistema di utensili responsabile della formatura del materiale.
Ogni pressa piegatrice moderna, in particolare quella a controllo numerico (CNC), richiede utensili adatti al materiale, alla geometria del pezzo e ai parametri tecnologici. Senza la matrice adeguata, anche una macchina all’avanguardia non garantirà la qualità e la ripetibilità di piegatura previste.
Cosa sono le matrici per presse piegatrici?
Lo stampo per pressa piegatrice è l’utensile di lavoro inferiore che funge da supporto alla lamiera durante la formatura. Durante la piegatura, il punzone preme il materiale contro la scanalatura dello stampo e il loro accoppiamento determina l’angolo, il raggio e la qualità della superficie del pezzo.
La matrice non è un elemento universale adatto a ogni applicazione. La sua geometria, la larghezza della scanalatura, l’angolo e il sistema di fissaggio devono essere adattati al materiale specifico e all’operazione prevista. Una combinazione correttamente selezionata di punzone, matrice e parametri della macchina contribuisce a mantenere la stabilità del processo.
L’importanza delle matrici nel processo di piegatura
In ogni processo di piegatura è fondamentale un adeguato sostegno del materiale. È proprio la matrice a influenzare in larga misura il modo in cui la lamiera viene posizionata e l’andamento della sua deformazione.
Una matrice ben scelta aiuta a controllare:
- l'angolo di piegatura;
- il raggio di piegatura;
- la stabilità del materiale durante la lavorazione;
- la qualità della superficie del pezzo;
- la ripetibilità dei risultati nei cicli successivi.
Negli stabilimenti di lavorazione dei metalli ciò influisce direttamente sulla qualità dei prodotti, sulla quantità di scarti e sui tempi di esecuzione degli ordini.
Tipi di matrici per presse piegatrici
Matrici a V
Le matrici a V sono tra le soluzioni più comunemente utilizzate nelle operazioni standard di piegatura di lamiere e fogli. La loro struttura si presta a numerose applicazioni tipiche, in particolare nella piegatura a aria.

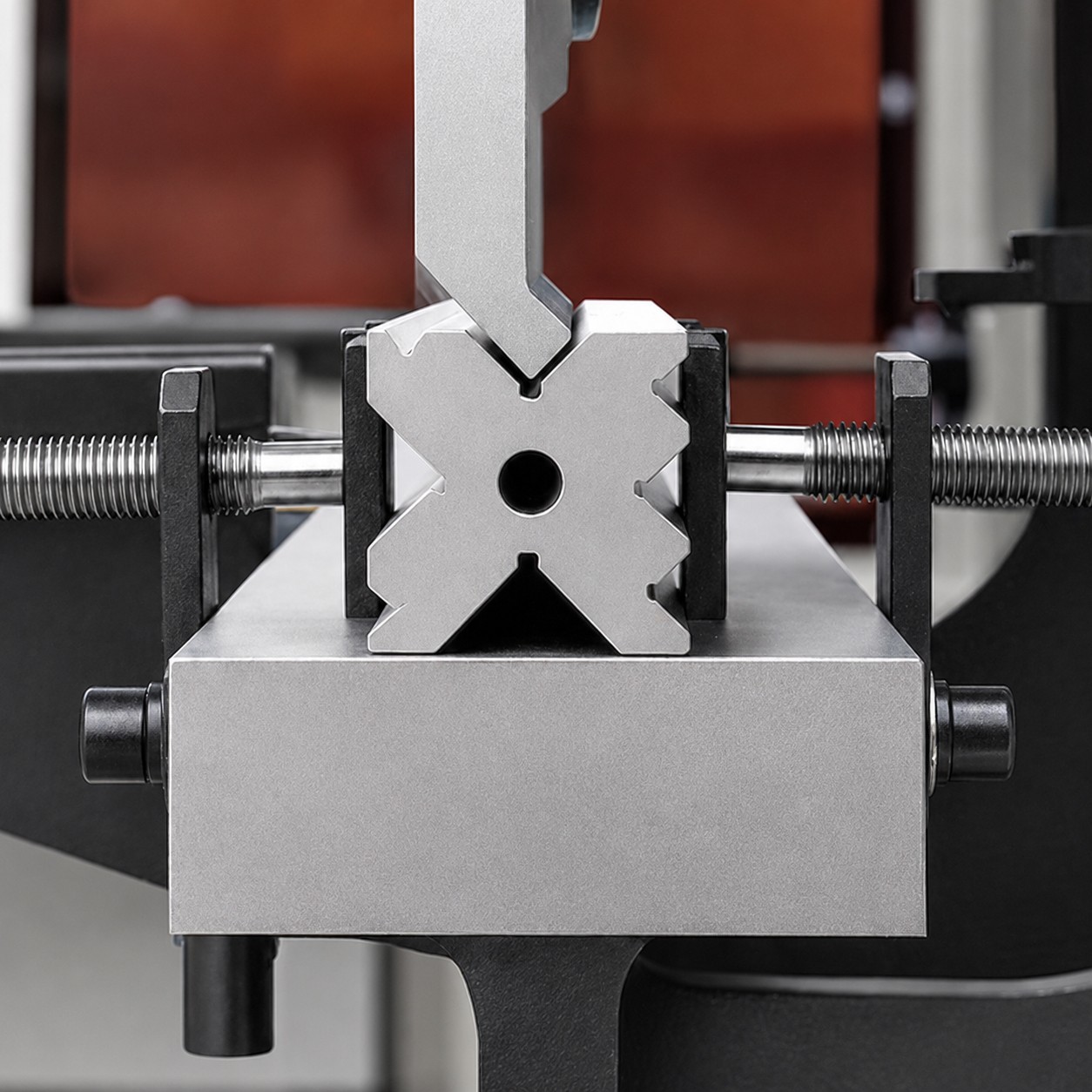

Matrici multiscanalina
Le matrici a più scanalature presentano diverse scanalature di larghezze diverse. Facilitano la scelta della scanalatura adeguata allo spessore del materiale senza frequenti cambi di attrezzatura, il che può ottimizzare il lavoro in presenza di ordini diversificati.
Matrici a U
Le matrici a U vengono utilizzate in operazioni più complesse, quando è richiesta una maggiore profondità di formatura o una geometria specifica del profilo.
Matrici specializzate
Gli stampi speciali sono progettati per applicazioni tecnologiche specifiche, ad esempio per:
- processi di piegatura complessi;
- produzione di componenti non standard;
- piegature di precisione in più fasi;
- pezzi con sezioni trasversali o goffrature atipiche.
Come scegliere la matrice giusta?
La scelta della matrice per la pressa piegatrice CNC è una delle fasi più importanti della preparazione del processo. È opportuno tenere conto non solo delle dimensioni dell’utensile, ma anche delle proprietà del materiale e dei requisiti relativi al pezzo finito.
Spessore del materiale
La larghezza della scanalatura della matrice deve essere adattata allo spessore della lamiera. Ciò influisce sul modo in cui il materiale viene deformato, sulla pressione richiesta e sulla qualità della piegatura ottenuta.
Tipo di materiale
L’alluminio, l’acciaio inossidabile e l’acciaio da costruzione presentano proprietà meccaniche e comportamenti diversi durante la piegatura. Il materiale può richiedere un raggio, un angolo dell’utensile o impostazioni di processo diversi.
Forza di pressione
La matrice deve essere scelta in base ai parametri di funzionamento della macchina e alla forza di pressione prevista. Occorre inoltre tenere conto della lunghezza della piegatura, dello spessore del materiale e della resistenza degli utensili utilizzati.
Angolo e raggio di piegatura
Un adattamento errato della geometria della matrice all’angolo e al raggio richiesti può causare imprecisioni, segni sulla superficie o un maggiore rischio di danneggiamento del materiale.
Compatibilità degli utensili
Il punzone e la matrice devono formare un set correttamente abbinato. Prima di iniziare il lavoro, è opportuno verificare anche la compatibilità del sistema di fissaggio con la pressa e i limiti derivanti dalla geometria del pezzo.
Pressa piegatrice CNC e tecnologia CNC
Le moderne presse piegatrici utilizzano il controllo numerico CNC, che consente di programmare e controllare i parametri chiave del processo. L’operatore può impostare, tra l’altro, la posizione dei paracolpi, il movimento della trave, la profondità di piegatura e la sequenza delle operazioni successive.
L’impiego del CNC nei processi di piegatura favorisce:
- il controllo delle impostazioni di processo;
- una piegatura ripetibile e precisa;
- la riduzione del rischio di errori durante la produzione;
- un’organizzazione più efficiente del lavoro dell’operatore;
- un migliore sfruttamento delle potenzialità del parco macchine.
La tecnologia CNC è oggi uno standard nelle aziende che realizzano sia la produzione singola che serie ripetitive di componenti metallici.
L’influenza delle matrici sull’efficienza produttiva
Gli stampi scelti in modo appropriato influiscono non solo sulla qualità del singolo pezzo, ma anche sull’organizzazione dell’intero processo. Utensili ben adattati aiutano a ridurre il numero di piegature di prova, ritocchi e fermi macchina non pianificati.
In pratica, ciò può significare:
- riduzione dei tempi di esecuzione delle operazioni;
- meno interruzioni legate alle operazioni di riattrezzaggio;
- riduzione della quantità di scarti;
- miglioramento della qualità e della ripetibilità dei pezzi;
- un migliore utilizzo della macchina disponibile.
Gli errori più comuni nella scelta delle matrici
Durante il lavoro sulle presse piegatrici, i problemi derivano spesso da una scelta errata degli utensili, da impostazioni errate della macchina o dal mancato rispetto delle caratteristiche del materiale. Tra i più comuni figurano:
- fratture del materiale;
- angoli di piegatura errati;
- deformazioni delle lamiere;
- danni alla superficie;
- insufficiente ripetibilità tra i pezzi.
Per questo motivo sono fondamentali l’esperienza dell’operatore, la conoscenza delle tecnologie di piegatura e l’esecuzione di prove prima dell’avvio della produzione in serie.
Manutenzione e durata degli stampi
Controlli regolari e una corretta manutenzione contribuiscono a mantenere una qualità costante del lavoro e a prolungare la durata degli utensili. Le regole fondamentali includono:
- pulizia degli utensili dopo l'uso;
- controllo dello stato tecnico, dell’usura e di eventuali danni;
- conservazione in ambienti asciutti e protetti;
- evitare sovraccarichi e il funzionamento al di fuori dei parametri ammessi;
- il montaggio corretto e la manipolazione con cura degli utensili durante la sostituzione.
Punzoni e matrici ben mantenuti favoriscono la stabilità del processo e contribuiscono a garantire la qualità di produzione prevista.
Matrice a V e matrice a più alveoli – confronto
| Caratteristica | Matrice a V | Matrice multicanale |
|---|---|---|
| Tipo di applicazione | Operazioni standard di piegatura | Lavorazione di materiali di diverso spessore |
| Numero di scanalature | Una sola scanalatura di lavoro | Numerose scanalature di diverse larghezze |
| Flessibilità | Buona nelle operazioni tipiche | Maggiore in caso di assortimento variabile di pezzi |
| Riadattamento | Potrebbe richiedere la sostituzione dell’utensile | Può ridurre la necessità di sostituire frequentemente la matrice |
Riepilogo
Gli stampi per presse piegatrici sono un elemento indispensabile nel processo di piegatura della lamiera. In combinazione con un punzone opportunamente selezionato e le capacità della pressa piegatrice CNC, consentono di ottenere un’elevata precisione e ripetibilità.
La moderna tecnologia CNC, un parco macchine ben progettato e utensili adatti all’applicazione costituiscono la base della lavorazione moderna dei metalli. La scelta, l’utilizzo e la manutenzione corretti delle matrici contribuiscono a creare un processo produttivo efficiente e stabile.
