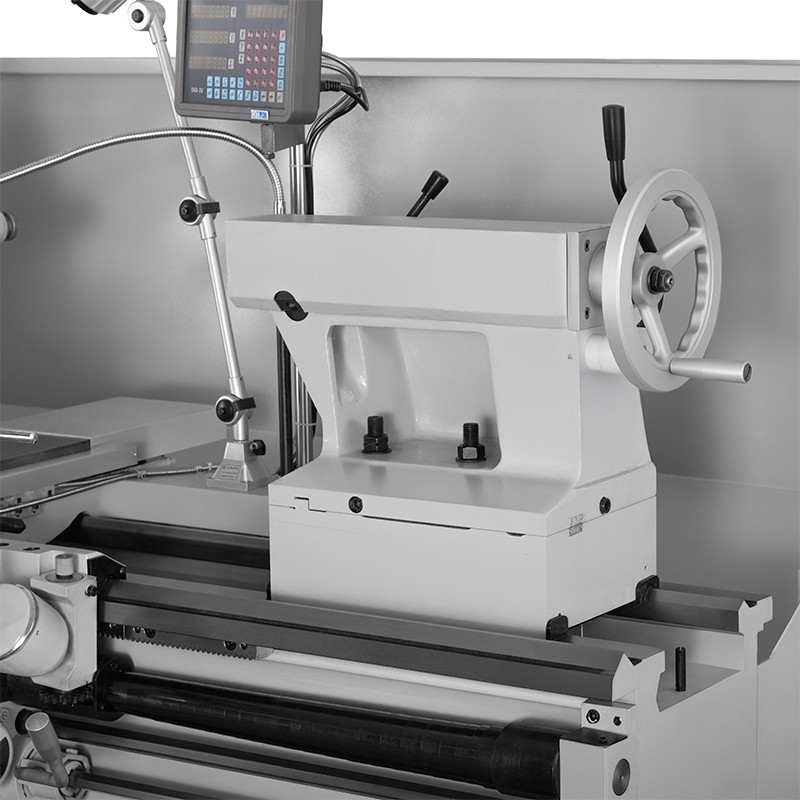

Il cavallotto è uno degli elementi fondamentali del tornio convenzionale classico. Si trova sul lato opposto alla testa portamandrino e può essere spostato lungo il basamento della macchina. La sua funzione principale è quella di sostenere l'albero nel tornio, in particolare quando il pezzo da lavorare è lungo, sottile o soggetto a flessione.
Il cavallotto è uno degli elementi fondamentali del tornio convenzionale classico. Si trova sul lato opposto della testa portamandrino e può essere spostato lungo il bancale della macchina. La sua funzione principale è quella di sostenere l'albero nel tornio, in particolare quando il pezzo da lavorare è lungo, sottile o soggetto a flessione.
La contropunta può essere utilizzata anche per fissare utensili quali punte da trapano, alesatori o svasatori. In questo modo amplia le possibilità del tornio e consente di eseguire operazioni aggiuntive senza dover trasferire il pezzo su un’altra macchina.
A cosa serve la contropunta del tornio?
Il più delle volte la pinza viene utilizzata per sostenere elementi lunghi che ruotano nel mandrino del tornio. Un’estremità del pezzo viene fissata nel mandrino, mentre l’altra viene sostenuta tramite un dente inserito nel manicotto della pinza.
Questa soluzione aumenta la rigidità del sistema e riduce le vibrazioni durante la tornitura.
La pinza del tornio trova applicazione, tra l’altro, nella lavorazione di:
- alberi lunghi,
- assi,
- perni,
- barre,
- elementi di piccolo diametro,
- pezzi che richiedono foratura assiale.
Maggiore è la lunghezza dell’elemento rispetto al suo diametro, maggiore è il rischio di flessione durante la lavorazione.
Perché è importante il sostegno dell’albero nel tornio?
Durante la tornitura, sul pezzo agisce la forza di taglio. Se l’albero è lungo e fissato solo nel mandrino, può iniziare a flettersi.
Ciò comporta un peggioramento della qualità della superficie, problemi di mantenimento delle dimensioni e la comparsa di vibrazioni.
Il sostegno dell’albero nel tornio tramite la contropunta consente di limitare questi fenomeni. Il pezzo viene stabilizzato in due punti, garantendo così una maggiore rigidità durante la lavorazione.
Ciò è particolarmente importante durante la lavorazione con una sporgenza del materiale oltre il mandrino.
Quando è necessario utilizzare la contropunta?
Non esiste un valore unico di lunghezza oltre il quale la pinza sia sempre obbligatoria. La decisione dipende dal diametro, dal materiale, dall’avanzamento del pezzo, dai parametri di taglio e dalla precisione richiesta.
In pratica, è consigliabile utilizzare la contropunta quando l’albero inizia a mostrare tendenza alle vibrazioni o alla flessione.
Il supporto è particolarmente indicato durante la tornitura di pezzi lunghi e sottili, in presenza di profondità di taglio elevate e quando è richiesta un’elevata precisione dimensionale.
Se il pezzo è corto e rigido, la punta di appoggio potrebbe non essere necessaria.
Punta fissa o rotante?
Nel puntale è possibile utilizzare diversi tipi di punte.
Il puntale fisso non ruota insieme al pezzo. Richiede un'adeguata lubrificazione della superficie di contatto e viene utilizzato principalmente in operazioni specifiche.
Il puntale rotante è dotato di cuscinetti propri e ruota insieme al pezzo in lavorazione. È più pratico in caso di velocità di rotazione più elevate e di lavorazione prolungata.
Nella maggior parte delle applicazioni tipiche in officina, il mandrino rotante rappresenta una soluzione molto pratica.
Come preparare il pezzo per il supporto?
Per utilizzare correttamente la punta di appoggio, è necessario realizzare una tacca all’estremità dell’albero. Questa deve trovarsi esattamente sull’asse del pezzo e avere una geometria adatta alla punta utilizzata.
Un incavo realizzato in modo errato può causare oscillazioni, un sostegno irregolare e una maggiore usura della superficie di contatto.
Dopo aver posizionato il puntale, è necessario far scorrere in avanti il suo manicotto e premere delicatamente il dente contro il pezzo. La pressione deve essere sufficiente a garantire la stabilità, ma non eccessiva.
Una pressione eccessiva può causare surriscaldamento, sovraccarico dei cuscinetti o alterazione della geometria dell’albero sottile.
Il cavallotto come portautensili
Il puntone non serve esclusivamente come supporto.
Nel suo manicotto è possibile fissare un portapunta o un utensile con cono Morse. In questo modo, il tornio può eseguire la foratura direttamente sull’asse del pezzo in lavorazione.
La contropunta può essere utilizzata per:
- preforatura,
- foratura,
- allargamento,
- svasatura,
- alcune operazioni di filettatura.
Il pezzo ruota quindi nel mandrino, mentre l’utensile fissato nel contropunta viene spostato lungo l’asse.
Coda a punta e supporto: in cosa differiscono?
La punta di supporto sostiene il pezzo alla sua estremità. Tuttavia, non sempre è sufficiente.
In caso di alberi molto lunghi può essere necessario anche un supporto fisso o mobile. Esso sostiene il pezzo più vicino al punto di taglio e limita la flessione a metà della lunghezza.
Pertanto, la pinza e il supporto non sono soluzioni in concorrenza tra loro. In lavorazioni complesse possono essere utilizzati contemporaneamente.
Come posizionare correttamente la pinza?
Il puntale dovrebbe trovarsi sull’asse del mandrino. Se è spostato rispetto all’asse, può causare una tornitura conica anziché cilindrica.
Prima di una lavorazione di precisione è quindi opportuno verificarne il posizionamento.
Sono importanti anche le condizioni delle guide e la pulizia della superficie di contatto. La presenza di impurità sotto la base della pinza può influire sul suo posizionamento.
Dopo averlo spostato nella posizione corretta, il puntone deve essere bloccato saldamente sul basamento.
Quando la punta non è sufficiente?
Nel caso di alberi molto sottili e lunghi, il solo sostegno dell’estremità potrebbe non eliminare la flessione nella parte centrale.
In tal caso, è necessario ridurre i parametri di lavorazione o utilizzare un supporto aggiuntivo.
Allo stesso modo, in presenza di pezzi pesanti, è necessario verificare il carico ammissibile del cavallotto e del dente utilizzato. L’elemento di sostegno non deve sostenere carichi superiori a quelli previsti dal produttore della macchina.
Riepilogo
La contropunta del tornio serve principalmente a stabilizzare pezzi lunghi e slanciati e a fissare gli utensili per la foratura e altre operazioni assiali.
Un corretto sostegno dell’albero nel tornio limita le vibrazioni, riduce la flessione e contribuisce a mantenere la precisione di tornitura richiesta. È consigliabile utilizzare la pinza ovunque il pezzo sporga notevolmente oltre il mandrino o la sua rigidità sia insufficiente.
Una pinza ben regolata aumenta la sicurezza e la precisione di lavoro, ed è quindi uno degli elementi più importanti dell’attrezzatura di un tornio convenzionale.
