La realizzazione di alcune filettature al giorno può essere effettuata manualmente o con un trapano. Il problema sorge quando un singolo pezzo presenta una dozzina di fori e la produzione comprende decine o centinaia di elementi. In tali circostanze, un braccio filettatore può semplificare notevolmente il lavoro.
La realizzazione di alcune filettature al giorno può essere effettuata manualmente o con l’ausilio di un trapano. Il problema sorge quando in un singolo pezzo sono presenti una dozzina di fori e la produzione comprende decine o centinaia di elementi. In tali condizioni, il braccio filettatore può ottimizzare notevolmente il lavoro.
Il dispositivo consente di posizionare rapidamente l’utensile sui fori successivi, riduce lo sforzo dell’operatore e facilita il mantenimento della ripetibilità durante la realizzazione di filettature interne. Offre i maggiori vantaggi quando il pezzo è grande, pesante o richiede numerose operazioni identiche.
Come funziona il braccio filettatore?

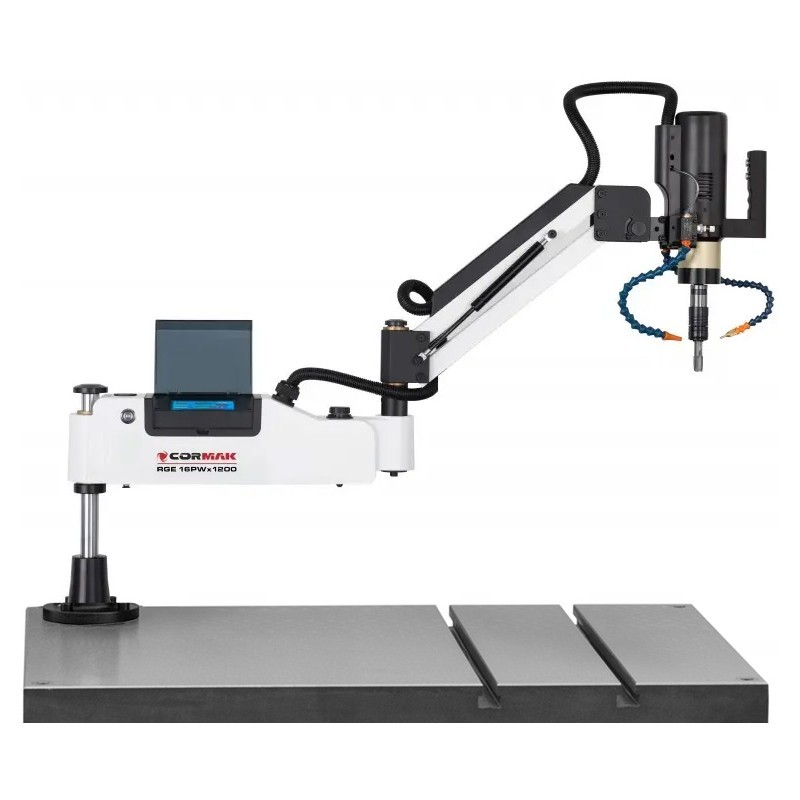

Il braccio filettatore è composto da un braccio articolato e da una testa motorizzata. L’operatore sposta la testa sopra il foro preparato, posiziona il maschio in asse e avvia il ciclo di lavoro. Una volta realizzata la filettatura, il senso di rotazione viene invertito e l’utensile si ritira dal foro.
Successivamente, la testa può essere spostata rapidamente verso il punto successivo. In questo modo il pezzo rimane sul tavolo e l’operatore non deve spostare ogni volta una piastra pesante, un telaio o una struttura sotto il mandrino della macchina.
La filettatrice elettrica può essere dotata di regolazione dei parametri di lavoro, tra cui la velocità e il senso di rotazione. Ciò consente di adattare l’apparecchio ai diversi diametri di filettatura e ai materiali lavorati in stabilimento.
Perché il braccio accelera la produzione?
Durante la filettatura manuale, l’operatore deve controllare il posizionamento dell’utensile, ruotare il filettatore e curarne il corretto avanzamento. In presenza di un numero elevato di fori, ciò richiede molto tempo e aumenta il rischio di errori.
Il braccio filettatore si fa carico di gran parte di queste operazioni. L’operatore deve semplicemente posizionare la testa sopra il foro successivo e avviare il ciclo. La differenza più evidente si nota su piastre, telai e strutture con numerosi fori.
In pratica, ciò si traduce in tempi di preparazione più brevi, minore sforzo fisico e una più facile organizzazione del lavoro. Se il pezzo è di grandi dimensioni, spostare la testa è molto più comodo che posizionare continuamente l’intero elemento sotto l’asse del trapano.
Maggiore ripetibilità delle filettature interne
Durante l’avvio manuale della filettatura è facile posizionare l’utensile con un angolo leggermente errato. Ciò può compromettere la qualità della filettatura, aumentare la resistenza al taglio e elevare il rischio di rottura del maschio.
Il braccio aiuta a mantenere la corretta posizione dell’utensile rispetto alla superficie del pezzo. Ciò è importante nella produzione in serie, dove le filettature interne successive devono avere qualità e geometria simili.
La soluzione si rivela particolarmente efficace su piastre in acciaio, corpi macchina, componenti in alluminio, telai e strutture saldate. La guida ripetibile dell’utensile facilita inoltre il controllo di qualità dei pezzi finiti.
Come scegliere la velocità di rotazione?
La velocità di rotazione adeguata dipende principalmente dal diametro del maschio, dal materiale del pezzo da lavorare e dal tipo di utensile. Le filettature più piccole possono essere realizzate a regimi più elevati, mentre i diametri maggiori richiedono solitamente una velocità inferiore e una coppia maggiore.
Una filettatrice elettrica con regolazione della velocità facilita l’adattamento dei parametri alla specifica operazione. Tuttavia, non si dovrebbe scegliere l’attrezzo basandosi esclusivamente sulla gamma massima di filettatura. Se l’azienda realizza principalmente filettature M4–M12, sarà fondamentale garantire un funzionamento comodo e stabile proprio in questo intervallo.
Anche la scelta del sistema di raffreddamento o del lubrificante è importante. Una lubrificazione adeguata riduce gli attriti, migliora la qualità della filettatura e può prolungare la durata della filettatrice.
Filettatrice a braccio o trapano?
Un trapano con funzione di filettatura può rappresentare una buona soluzione per pezzi di piccole dimensioni e per un utilizzo occasionale. Tuttavia, ogni foro deve essere allineato all’asse del mandrino, il che, in presenza di piastre di grandi dimensioni o strutture pesanti, richiede frequenti spostamenti del pezzo.
Il braccio filettatore funziona al contrario: il pezzo rimane fermo, mentre l’operatore sposta la testa. Pertanto, in presenza di elementi di grandi dimensioni e di numerosi fori, può garantire una migliore ergonomia, tempi di ciclo più brevi e una maggiore comodità di lavoro.
Nella produzione in serie la differenza è particolarmente evidente. Se il pezzo da lavorare presenta una dozzina o diverse decine di fori, il rapido spostamento della testa verso il punto successivo riduce i tempi morti e consente di sfruttare al meglio la postazione di lavoro.
Quando conviene utilizzare una filettatrice elettrica?
Vale la pena considerare l’acquisto quando la filettatura è una fase ricorrente della produzione. I maggiori vantaggi si ottengono in caso di:
- numerose filettature su un unico pezzo,
- serie brevi e medie,
- elementi di grandi dimensioni difficili da spostare,
- cambiamenti frequenti del diametro della filettatura,
- necessità di aumentare la ripetibilità,
- riduzione dello sforzo dell’operatore nella lavorazione in serie.
In caso di realizzazione sporadica di singoli fori, l'apparecchiatura non sarà sempre necessaria. Tuttavia, se la filettatura inizia a limitare la produttività della postazione, l'automazione può migliorare rapidamente l'organizzazione del lavoro.
Riepilogo
Il braccio filettatore accelera la produzione soprattutto quando è necessario realizzare un gran numero di filettature interne ripetitive. Facilita il posizionamento dell’utensile, riduce la guida manuale del filettatore e migliora l’ergonomia del lavoro con pezzi di grandi dimensioni.
Una moderna filettatrice elettrica consente la regolazione dei parametri, mentre una velocità di rotazione opportunamente selezionata permette di adattare il lavoro al diametro della filettatura e al tipo di materiale. Negli stabilimenti che producono serie di componenti, grandi piastre e strutture con numerosi fori, il braccio filettatore può ridurre i tempi di lavorazione, migliorare la ripetibilità e aumentare il comfort dell’operatore.
