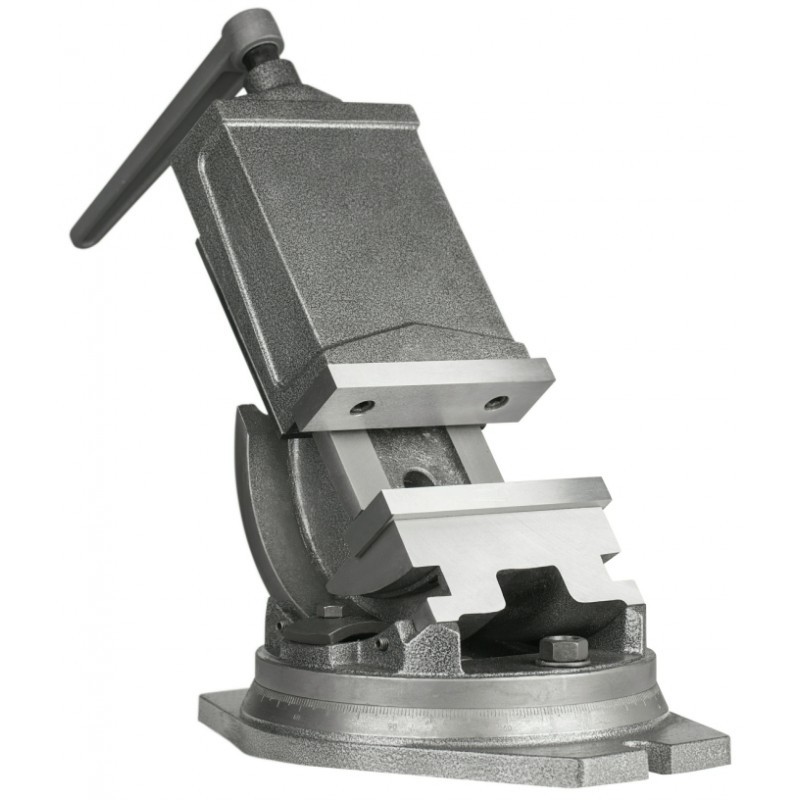

Morsa da macchina per fresatrice: come sceglierla?

La morsa da macchina è uno degli elementi più importanti dell’attrezzatura di una fresatrice. È responsabile del fissaggio stabile del pezzo e, di conseguenza, influisce direttamente sulla precisione della lavorazione, sulla qualità della superficie e sulla sicurezza sul lavoro. Anche una fresatrice di precisione non potrà sfruttare appieno il proprio potenziale se il pezzo in lavorazione si sposta, vibra o è fissato in modo non uniforme.

Nella scelta di una morsa per fresatrice, non è opportuno basarsi esclusivamente sulla larghezza delle ganasce o sul prezzo. Sono importanti anche la forza di serraggio, l’altezza della struttura, la precisione di fabbricazione, il metodo di montaggio e il tipo di pezzi lavorati in officina. Una morsa da macchina ben scelta aiuta a garantire la ripetibilità delle dimensioni, riduce le vibrazioni e facilita il lavoro in sicurezza con diversi materiali.

Adatta la morsa al tipo di fresatrice

Il primo passo consiste nel verificare le dimensioni del piano di lavoro e le capacità della macchina. Una morsa troppo grande può limitare l’ampiezza di movimento degli assi, ostacolare l’accesso all’utensile e occupare spazio prezioso sul piano di lavoro. Una morsa troppo piccola, invece, non garantirà una stabilità sufficiente in caso di pezzi più grandi o di fresatura più intensa.

Per le fresatrici da officina leggere sono solitamente sufficienti morse compatte con una larghezza delle ganasce ridotta. Per le fresatrici convenzionali e le macchine utilizzate per la lavorazione dell’acciaio, sono più indicate strutture più pesanti e ad alta rigidità. Una maggiore massa del corpo contribuisce a smorzare le vibrazioni e a trasmettere le forze di taglio in modo più stabile.

Nel caso delle fresatrici CNC, è opportuno prestare attenzione all’altezza della morsa. Una struttura più bassa offre maggiore spazio per l’utensile, facilita la lavorazione di pezzi più alti e riduce il rischio di collisioni. Ciò è particolarmente importante quando si eseguono operazioni su più lati del pezzo o si utilizzano utensili corti e rigidi.

Larghezza delle ganasce e apertura massima

La larghezza delle ganasce determina le dimensioni massime del pezzo che può essere fissato in modo stabile. Ciò non significa però che sia sempre opportuno scegliere il modello più grande possibile. La morsa dovrebbe essere adeguata ai pezzi lavorati più frequentemente, e non esclusivamente al pezzo più grande che si presenta solo sporadicamente.

In un’officina che produce piccoli manicotti, piastrine, maniglie o pezzi di precisione, si rivelerà ideale una morsa con ganasce più strette. Per la lavorazione di blocchi d’acciaio, piastre, corpi o elementi strutturali di dimensioni maggiori, sarà necessario un morso più largo con un’apertura maggiore.

È opportuno verificare non solo la larghezza massima di apertura, ma anche la lunghezza di scorrimento della ganascia mobile. Una guida più lunga e realizzata con maggiore precisione aumenta solitamente la stabilità durante il serraggio forte. Ciò è molto importante nella fresatura laterale, nella spianatura delle superfici e nel lavoro con elementi che sporgono oltre le ganasce.

Forza di serraggio e rigidità strutturale

Durante la fresatura, sul pezzo agiscono forze elevate. Maggiore è la fresa, maggiore è la profondità di taglio e più duro è il materiale, tanto più importante è un fissaggio sicuro. La morsa da macchina dovrebbe mantenere stabile il pezzo senza spostamenti, vibrazioni né sollevamento della ganascia mobile.

Una buona struttura è caratterizzata da un corpo massiccio, ganasce a guida precisa e un solido meccanismo a vite. Per la lavorazione dell’acciaio è consigliabile scegliere morse in ghisa o acciaio, resistenti alle vibrazioni e all’uso intensivo. Una morsa più rigida consente di sfruttare appieno le potenzialità della fresatrice senza ridurre eccessivamente i parametri di taglio.

È importante ricordare che una forza di serraggio eccessiva può deformare i pezzi con pareti sottili. Per l’alluminio, le materie plastiche e i pezzi con superfici delicate, è consigliabile utilizzare appositi rivestimenti per le ganasce, ganasce morbide o un supporto aggiuntivo per il pezzo.

Precisione e parallelismo delle ganasce

La precisione di fattura della morsa influisce notevolmente sulla ripetibilità della lavorazione. Particolarmente importante è il parallelismo delle ganasce e il loro allineamento rispetto alla base. Se il pezzo non è ben stabile, potrebbe inclinarsi durante il serraggio o cambiare posizione durante la fresatura.

Per i lavori che richiedono un’elevata precisione, è opportuno optare per modelli rettificati, con ganasce temprate e superfici di appoggio realizzate con cura. Tali morse sono particolarmente utili nella produzione in serie, nella realizzazione di attrezzature, parti di macchine e pezzi che richiedono dimensioni ripetibili.

Una buona soluzione è rappresentata anche dai morsetti che consentono l’utilizzo di ganasce intercambiabili. Ciò permette di adattare più facilmente il fissaggio alla forma specifica del pezzo, ridurre i segni sulla superficie e migliorare la stabilità in presenza di pezzi atipici.

Morsa fissa o girevole?

La morsa fissa è la scelta più comune per la lavorazione di precisione. Presenta una struttura più semplice, un’elevata rigidità ed è più facile mantenerne l’allineamento rispetto all’asse della fresatrice. Si presta bene alla lavorazione in serie, alla fresatura di piani, scanalature, fori ed elementi che richiedono un posizionamento ripetibile.

La morsa girevole consente di posizionare il pezzo con l’angolazione desiderata. È utile per la fresatura di smussature, la realizzazione di elementi poligonali e la lavorazione che richiede frequenti cambi di posizione del materiale. Facilita l’esecuzione di alcune operazioni senza necessità di ulteriori riattrezzaggi della postazione.

Occorre tuttavia tenere presente che la base girevole aumenta l’altezza dell’intero gruppo. Può inoltre ridurre leggermente la rigidità rispetto a una classica morsa fissa. Per questo motivo, nelle produzioni che richiedono un’elevata precisione, si utilizzano spesso morse senza base girevole e gli angoli vengono regolati tramite strumenti, piastrine angolari o sistemi di fissaggio separati.

Montaggio sul tavolo della fresatrice

La morsa deve essere fissata saldamente al piano di lavoro. Solitamente si utilizzano viti a T, dadi per scanalature a T ed elementi di fissaggio. Prima del montaggio è necessario pulire la superficie del tavolo e la base del morsetto da trucioli, polvere e residui di refrigerante.

Anche un truciolo di piccole dimensioni sotto la base può influire sull’allineamento della morsa e compromettere la precisione della lavorazione. Dopo il fissaggio, è consigliabile verificare l’allineamento della ganascia fissa con un comparatore a quadrante, in particolare nei lavori che richiedono il mantenimento dell’allineamento assiale o il posizionamento ripetibile del pezzo.

Nella produzione in serie possono essere utili perni di fissaggio, guide di riferimento o punti di riferimento fissi sul piano di lavoro. In questo modo è possibile riposizionare più rapidamente la morsa dopo lo smontaggio e l’operatore riduce i tempi di riattrezzaggio della postazione.

A cosa prestare attenzione prima dell’acquisto?

Prima di scegliere un modello specifico, è opportuno confrontare alcuni parametri tecnici e funzionali:

• la larghezza delle ganasce e l’apertura massima,
• l'altezza della morsa e l'impatto sullo spazio di lavoro,
• rigidità del corpo e modalità di guida della ganascia mobile,
• precisione di lavorazione delle superfici di appoggio,
• possibilità di utilizzare ganasce intercambiabili o morbide,
• modalità di montaggio sul tavolo della fresatrice,
• adattabilità al tipo di materiali e ai pezzi tipici.

È inoltre opportuno verificare la disponibilità di ganasce, viti, elementi di fissaggio e pezzi di ricambio. La morsa opera in condizioni difficili, pertanto la possibilità di effettuare interventi di manutenzione e sostituire i componenti usurati riveste un’importanza pratica per la continuità operativa dell’officina.

Riepilogo

Nella scelta di una morsa da macchina per fresatrice, occorre prestare attenzione alla larghezza delle ganasce, all’apertura massima, alla rigidità, all’altezza della struttura e alla precisione di lavorazione. È importante inoltre che la morsa sia adeguata alle dimensioni della fresatrice e al tipo di pezzi lavorati.

Per una lavorazione precisa e ripetibile, la scelta migliore è una morsa fissa stabile. Per operazioni più complesse, vale la pena prendere in considerazione un modello girevole o l’utilizzo di ganasce e dispositivi di fissaggio aggiuntivi. Una morsa ben scelta aumenta la sicurezza, migliora la qualità della fresatura e consente di sfruttare appieno le potenzialità della macchina.
