Centro CNC: verticale, orizzontale o a portale?

Un centro di lavorazione CNC consente di eseguire fresatura, foratura, filettatura e lavorazione di pezzi complessi in un unico serraggio. La scelta della macchina giusta ha un impatto diretto sulla precisione, sulla produttività, sul costo unitario del pezzo e sull’organizzazione dell’intera produzione. Di solito si confrontano tre soluzioni: il centro di lavoro CNC verticale, quello orizzontale e quello a portale.

Ogni tipo di macchina ha un’applicazione diversa. Il modello verticale è il più versatile e diffuso nelle officine e negli stabilimenti di produzione. Il centro di lavoro orizzontale è ideale per la lavorazione in serie di pezzi su più lati. La macchina a portale è destinata a elementi grandi, pesanti e lunghi, che non possono essere lavorati comodamente su una classica macchina verticale.

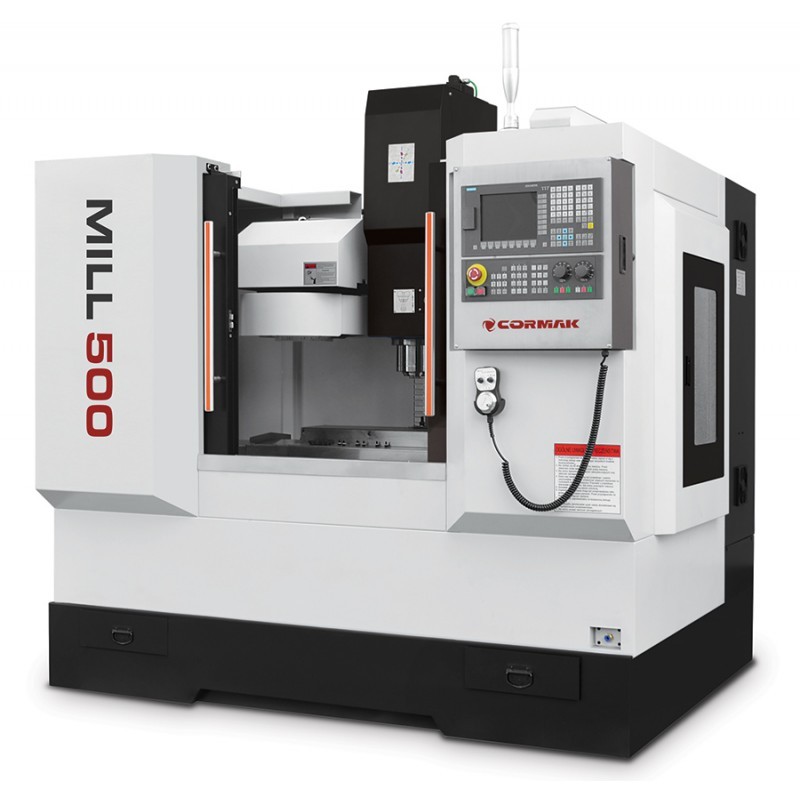

Centro CNC verticale: la scelta più versatile

Il centro di lavoro CNC verticale presenta il mandrino posizionato verticalmente rispetto al piano di lavoro. L’utensile opera dall’alto, mentre il pezzo è fissato sul piano. Questa struttura è semplice da utilizzare, ben nota agli operatori e relativamente facile da integrare nella produzione.

È la scelta più comune per le aziende che producono pezzi diversi: piastre, corpi, stampi, parti di macchine, maniglie, elementi in alluminio e acciaio. Il centro di lavoro verticale è particolarmente indicato per la fresatura di piani, tasche, scanalature, fori e filettature.

Uno dei vantaggi è la buona visibilità dell’area di lavorazione. L’operatore può controllare facilmente il serraggio, l’utensile e l’esecuzione del programma. Inoltre, la macchina occupa solitamente meno spazio rispetto a un centro di lavoro orizzontale o a portale con un campo di lavoro simile, motivo per cui è particolarmente adatta agli stabilimenti con una superficie del capannone limitata.

Quando scegliere un centro di lavoro verticale a controllo numerico?

• la produzione è diversificata,
• i pezzi hanno dimensioni piccole o medie,
• l’azienda realizza serie brevi e medie,
• è importante la versatilità della macchina,
• lo stabilimento necessita di un buon rapporto qualità-prezzo.

Lo smaltimento dei trucioli può rappresentare un limite. In presenza di tasche profonde e di una lavorazione intensiva, i trucioli possono accumularsi sul pezzo. Ciò richiede un adeguato raffreddamento, un trasportatore di trucioli, un sistema di soffiaggio o pause tecnologiche. In presenza di un numero molto elevato di pezzi simili, un centro verticale può risultare meno efficiente rispetto a un centro orizzontale con pallettizzazione.

Centro di lavoro CNC orizzontale – per una produzione in serie efficiente

Il centro di lavoro CNC orizzontale presenta il mandrino disposto in posizione orizzontale. Il pezzo viene solitamente fissato su una tavola rotante, su un pallet o su un attrezzo speciale. Tale struttura consente la lavorazione di più lati del pezzo senza doverlo riposizionare frequentemente.

Il vantaggio principale è l’efficienza. La macchina orizzontale si presta bene alla produzione in serie, dove contano tempi di ciclo brevi, ripetibilità e riduzione del numero di fissaggi. Grazie alla tavola rotante è possibile eseguire numerose operazioni in un unico serraggio, riducendo il rischio di errori di posizionamento.

Il centro di lavoro orizzontale gestisce inoltre meglio lo scarico dei trucioli. I trucioli cadono naturalmente al di fuori della zona di taglio, il che aiuta a mantenere condizioni di lavorazione stabili. Ciò è particolarmente importante nella fresatura di tasche profonde, nella lavorazione della ghisa, dell’alluminio e dei pezzi con corpo massiccio.

Quando scegliere un centro di lavoro orizzontale CNC?

• la produzione è in serie,
• il pezzo richiede la lavorazione su più lati,
• è importante ridurre il tempo di ciclo,
• è importante la ripetibilità delle dimensioni,
• l'azienda utilizza attrezzature, tavole rotanti o sistemi di pallettizzazione.

Lo svantaggio è rappresentato dai costi di acquisto e di implementazione più elevati. La macchina orizzontale richiede una tecnologia ben preparata, mandrini adeguati, attrezzature e una maggiore esperienza nella programmazione. Dà il meglio di sé laddove la ripetibilità della produzione consente di sfruttarne appieno il potenziale.

Centro di lavoro a portale CNC – per pezzi grandi e pesanti

Il centro di lavoro a portale CNC presenta una struttura basata su un portale che scorre sopra il piano di lavoro. Tale configurazione consente di lavorare pezzi grandi, lunghi e pesanti, che non possono essere fissati comodamente su un classico centro di lavoro verticale.

Le macchine a portale vengono utilizzate per la lavorazione di lastre, stampi, strutture in acciaio, componenti di macchinari, parti per l’industria pesante e grandi componenti in alluminio. Si dimostrano efficaci laddove sono fondamentali il campo di lavoro, la rigidità, la capacità di carico del piano di lavoro e la possibilità di lavorare con pezzi di grande peso.

Quando scegliere un centro di lavoro a portale?

• si lavorano pezzi di grandi dimensioni,
• il pezzo è pesante e difficile da spostare,
• è richiesto un ampio campo di lavoro,
• la produzione riguarda stampi, lastre o strutture,
• un centro CNC standard ha un piano di lavoro troppo piccolo o una corsa degli assi insufficiente.

Questo tipo di macchina richiede uno spazio adeguato nel capannone, una fondazione adeguata e una logistica di carico ben pianificata. Occorre tenere conto del trasporto del pezzo, dell’accesso al carroponte, dello spazio per l’operatore e della zona di lavoro sicura. Nel caso di elementi di grandi dimensioni, la macchina stessa rappresenta solo una parte del processo: altrettanto importanti sono il fissaggio, l’allineamento e il metodo di controllo delle dimensioni.

Come scegliere un centro di lavoro CNC per la produzione?

Innanzitutto occorre definire i pezzi tipici. Sono importanti le loro dimensioni, il peso, il materiale, il numero di operazioni e la precisione richiesta. Non conviene scegliere la macchina esclusivamente in base al pezzo più grande, se questo compare solo sporadicamente. Una soluzione migliore è adattare il centro alla maggior parte della produzione quotidiana, con un margine ragionevole per gli ordini futuri.

Il secondo passo consiste nell’analizzare il numero di fissaggi. Se il pezzo richiede la lavorazione su più lati, un centro di lavoro orizzontale può ridurre i tempi di lavorazione e migliorare la precisione. Se la maggior parte delle operazioni avviene dall’alto, un centro di lavoro verticale risulterà più semplice, meno costoso da implementare e più versatile.

In caso di lastre, stampi e strutture di grandi dimensioni, è opportuno prendere in considerazione un centro a portale. In questo caso sono fondamentali il campo di lavoro, la rigidità della macchina, la capacità di carico del piano di lavoro, le corse degli assi e il metodo di alimentazione del pezzo.

Sono importanti anche il magazzino utensili, la potenza del mandrino, la gamma di giri, il raffreddamento, il sistema di controllo, il trasportatore dei trucioli e la possibilità di automazione. Nella produzione in serie è opportuno considerare l’uso di una sonda di misurazione, la pallettizzazione, la misurazione automatica degli utensili e un’attrezzatura stabile.

Gli errori più comuni nella scelta di un centro CNC

Un errore comune è quello di scegliere la macchina basandosi esclusivamente sul campo di lavoro. Un tavolo di grandi dimensioni non può sostituire la rigidità della struttura, un mandrino adeguato, un magazzino utensili appropriato e un processo tecnologico ben preparato.

Un secondo errore consiste nel trascurare i tempi di riattrezzaggio. Nella produzione di piccole serie, un serraggio rapido e una facile impostazione del programma possono avere un’importanza maggiore rispetto alla massima produttività di lavorazione. Nella produzione in serie, al contrario, ciò che conta è un ciclo stabile, la ripetibilità e la possibilità di lavorare con le attrezzature.

Non bisogna inoltre trascurare lo smaltimento dei trucioli, il raffreddamento e l’accesso per la manutenzione. Il centro CNC opera come parte di un sistema produttivo più ampio, pertanto è necessario considerare anche lo spazio per gli utensili, le attrezzature, le materie prime, il prelievo dei pezzi e il controllo qualità.

Riepilogo

Il centro CNC verticale è la scelta migliore per le aziende alla ricerca di una macchina versatile per una produzione diversificata. Il centro CNC orizzontale è ideale per la lavorazione in serie di pezzi su più lati e laddove è richiesta la massima produttività. Il centro di lavoro CNC a portale è destinato a pezzi di grandi dimensioni, pesanti e lunghi.

La scelta della macchina deve basarsi sulle esigenze concrete dello stabilimento: dimensioni dei pezzi, numero di operazioni, materiale, precisione richiesta e volume di produzione previsto. Un centro CNC ben scelto riduce i tempi di lavorazione, limita gli errori di serraggio e aumenta la ripetibilità dei pezzi finiti.
