La qualità della saldatura dipende dalla competenza del saldatore, dalla preparazione del giunto, dai parametri della sorgente, dal materiale d’apporto e dal gas di protezione. Altrettanto importante, tuttavia, è il posizionamento del pezzo. Il posizionatore per saldatura consente di ruotare o inclinare il pezzo in modo controllato, affinché il giunto si trovi in una posizione comoda per l'esecuzione della saldatura.
La qualità della saldatura dipende dalle competenze del saldatore, dalla preparazione del giunto, dai parametri della sorgente, dal materiale d'apporto e dal gas di protezione. Altrettanto importante, tuttavia, è il posizionamento del pezzo. Il posizionatore per saldatura consente di ruotare o inclinare il pezzo in modo controllato, affinché il giunto si trovi in una posizione comoda per l’esecuzione della saldatura.
Non si tratta solo di un'attrezzatura ausiliaria. Nel caso di saldature perimetrali, pezzi pesanti e produzione in serie, un corretto posizionamento può facilitare il mantenimento di un angolo costante della torcia, una guida stabile e una migliore visibilità del bagno di fusione. Non sostituisce tuttavia la corretta preparazione del pezzo, il fissaggio, le istruzioni tecniche di saldatura né la valutazione dei rischi della postazione di lavoro.
Che cos’è un posizionatore per saldatura?

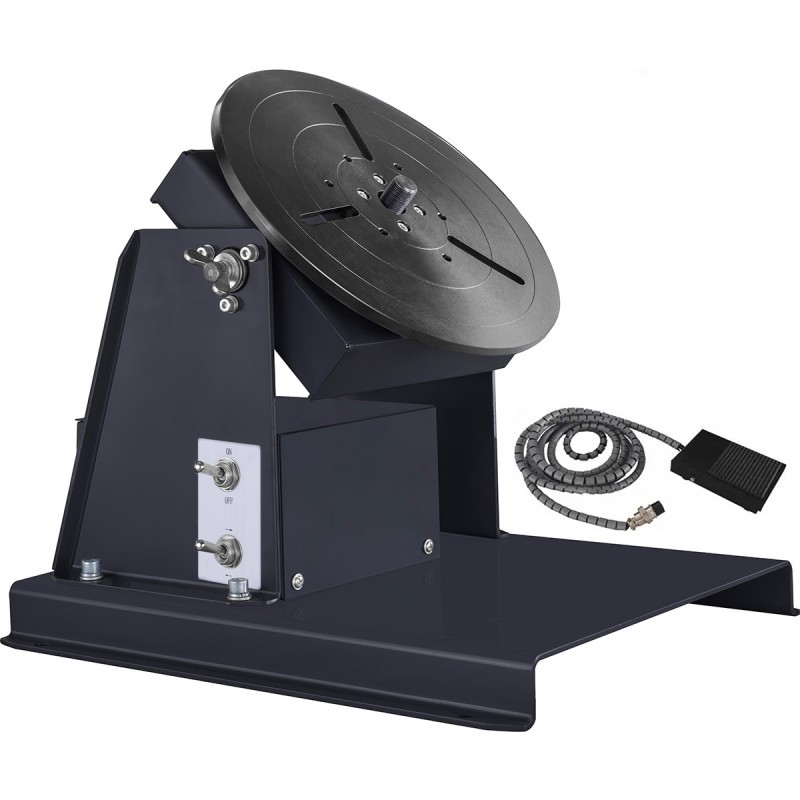

Un posizionatore per saldatura è un dispositivo progettato per ruotare, inclinare o posizionare in modo controllato il pezzo da saldare. A seconda della struttura, può essere dotato di tavola girevole, possibilità di inclinazione della piastra, supporto per il fissaggio del pezzo, regolazione della velocità e comando manuale, a pedale o esterno.
Viene utilizzato, tra l’altro, nella saldatura di flange, tubi, raccordi, serbatoi, telai, componenti di macchine e pezzi che richiedono saldature perimetrali. Un posizionatore scelto correttamente consente di ruotare il pezzo, evitando all’operatore di spostarsi continuamente o di spostare manualmente un elemento pesante.
La condizione fondamentale per lavorare in sicurezza è un fissaggio sicuro. Il pezzo, la pinza, l’attrezzo e gli elementi intermedi costituiscono l’intero sistema di carico, pertanto la loro scelta non può limitarsi al semplice confronto tra la massa del pezzo e la portata nominale dell’apparecchio.
Perché la posizione di saldatura è importante?
La posizione del pezzo influisce sul comportamento del bagno di fusione, sull’accessibilità al giunto, sulla visibilità e sulla possibilità di mantenere l’angolo corretto della torcia. Quando il pezzo si trova in una posizione sfavorevole, l’operatore lavora più spesso in una postura forzata, modifica la guida della mano e compensa la gravità del materiale fuso. Ciò rende difficile mantenere condizioni ripetibili.
Il posizionatore può sistemare il giunto in una posizione simile a quella verticale, quando ciò è giustificato dalla tecnologia e dalla geometria del pezzo. Per molte saldature perimetrali ciò comporta un controllo più agevole del bagno di fusione, del materiale d’apporto e della velocità di avanzamento. Ovviamente non tutte le strutture possono essere saldate nella stessa posizione: il posizionamento deve sempre essere adattato al giunto effettivo e alla tecnologia approvata.
Quando si maneggia manualmente il pezzo, si verificano più spesso condizioni non ripetibili: angolo variabile del bruciatore, distanza irregolare dell’arco dal giunto, visibilità ridotta e affaticamento dell’operatore. Il posizionamento limita alcune di queste variabili, ma solo se la rotazione è fluida, la velocità è correttamente regolata e il pezzo è fissato in modo stabile.
In che modo il posizionatore influisce sulla qualità del cordone di saldatura?
1. Guida più stabile del cordone di saldatura
Quando il pezzo ruota a velocità costante, il saldatore può mantenere un angolo della torcia e una distanza dal giunto più costanti. Nelle saldature circolari, ciò facilita lo svolgimento del processo senza dover girare attorno al pezzo. Il risultato può essere una superficie della saldatura più uniforme e un andamento più ripetibile del cordone.
2. Migliore controllo del bagno di fusione
Posizionare il giunto in una posizione favorevole aiuta a osservare il bagno di fusione e a reagire ai cambiamenti durante la saldatura. Ciò è importante per il controllo della fusione, della forma della superficie, della larghezza del cordone di saldatura e della distribuzione del materiale d'apporto. Restano comunque necessari parametri adeguati di corrente, tensione, velocità, protezione con gas e preparazione dei bordi.
3. Minore numero di ritocchi post-saldatura
Se il posizionamento limita la guida instabile e facilita l’accesso al giunto, può ridurre il numero di non conformità che richiedono levigatura, riparazione o risaldatura. L’effetto effettivo dipende dal processo, dalle competenze del personale, dalla qualità del materiale e dal controllo tecnologico. Il posizionatore non garantisce di per sé l’assenza di difetti, ma contribuisce a creare condizioni di lavoro più ripetibili.
4. Estetica del giunto
Nel caso di elementi a vista in acciaio inossidabile, alluminio, strutture decorative o involucri, è importante non solo la resistenza, ma anche l’aspetto del cordone di saldatura. Una posizione stabilizzata può facilitare il raggiungimento di un ritmo uniforme della saldatura e ridurre la necessità di una successiva levigatura della superficie.
5. Controllo nelle saldature perimetrali
Nel caso di tubi, raccordi, flange e piccoli serbatoi, il posizionatore consente di mantenere il pezzo in movimento mentre il saldatore lavora in una posizione fissa. Ciò è particolarmente utile quando è richiesta una velocità perimetrale costante. La velocità di rotazione deve essere sincronizzata con il processo e la geometria del giunto, per evitare che venga immesso nel materiale un apporto di calore eccessivo o insufficiente.
Ergonomia, sicurezza ed efficienza
Lavorare in una postura forzata, chinarsi frequentemente, allungarsi sopra il pezzo o ruotare manualmente gli elementi può aumentare l’affaticamento. Il posizionatore facilita il posizionamento del giunto in un punto più accessibile, aiutando l’operatore a lavorare più vicino a una posizione neutra del corpo. Il vantaggio ergonomico è massimo quando l’altezza della postazione, la posizione dei comandi e il metodo di fissaggio sono adattati al processo effettivo.
Allo stesso tempo, il dispositivo comporta rischi legati al movimento rotatorio: possibilità di intrappolamento, schiacciamento, urto da parte del pezzo o rotazione incontrollata in caso di fissaggio non corretto. Pertanto, prima dell’implementazione è necessario effettuare una valutazione dei rischi, verificare lo stato delle pinze e degli attrezzi, mettere in sicurezza l’area di movimento, applicare le procedure di carico e formare gli operatori.
La produttività può aumentare grazie a tempi di regolazione più brevi, a un minor numero di manipolazioni del pezzo e alla riduzione delle interruzioni tra i segmenti di saldatura. L’entità di questo vantaggio dipende dal tipo di produzione, dal peso dei componenti, dalla disponibilità delle attrezzature e dall’organizzazione del flusso dei materiali.
Il posizionatore nella produzione in serie e nell’automazione
Nella produzione in serie è fondamentale garantire condizioni ripetibili per i pezzi successivi. Il posizionatore, insieme al dispositivo di fissaggio, può ridurre le variazioni derivanti dal posizionamento manuale dei componenti. L’operatore può impostare una posizione, una direzione e una velocità di rotazione fisse, facilitando così la standardizzazione del processo.
I posizionatori possono interagire con macchine semiautomatiche, sorgenti di saldatura, manipolatori, sistemi di alimentazione del filo o robot. In tale integrazione occorre tenere conto della sincronizzazione dei segnali, dell’arresto di sicurezza, dei blocchi, delle protezioni e delle modalità di conferma del corretto fissaggio del pezzo.
L’automazione non elimina la necessità di controlli. La preparazione del giunto, le tolleranze del pezzo, l’usura delle parti soggette a usura, la scelta dei parametri e il controllo della qualità rimangono fondamentali per il risultato della saldatura.
Come scegliere un posizionatore di saldatura?
La scelta dell’apparecchiatura deve basarsi sui dati relativi ai pezzi reali e al processo. Prima dell’acquisto è opportuno preparare un elenco degli elementi che verranno saldati più frequentemente, per poi tenere conto di:
- capacità di sollevamento e momento ribaltante – tenendo conto della massa del pezzo, del supporto, dell’attrezzo e della posizione del baricentro;
- le dimensioni del tavolo e le possibilità di fissaggio – in modo che il pezzo sia stabile e accessibile alla torcia;
- il campo di inclinazione e rotazione – in linea con la geometria dei giunti e la posizione di saldatura richiesta;
- il campo di regolazione della velocità – importante soprattutto per i cordoni perimetrali e i processi semiautomatici;
- tipo di comando – manuale, a pedale, via cavo, esterno o predisposto per l’integrazione;
- alimentazione e ciclo di lavoro – adeguati all’intensità di utilizzo prevista;
- sicurezza della postazione – possibilità di utilizzare protezioni, arresto di emergenza, blocchi e procedure di caricamento;
- assistenza e accessori – disponibilità di supporti, strumenti, ricambi e assistenza tecnica.
La scelta deve essere confermata dal produttore dell’attrezzatura o da una persona competente, soprattutto quando il pezzo è pesante, ha il baricentro spostato o richiede un fissaggio non standard.
Posizionamento e allineamento manuale del pezzo
| Area | Posizionamento manuale | Posizionatore per saldatura |
|---|---|---|
| Posizione del giunto | Cambia spesso durante il lavoro | Può essere regolata e mantenuta in modo controllato |
| Saldature perimetrali | Richiedono lo spostamento attorno al pezzo o frequenti cambi di posizione | Consentono la rotazione del pezzo mantenendo fissa la posizione dell’operatore |
| Ergonomia | Maggiore rischio di assumere posture forzate e di affaticamento | Può migliorare l’accessibilità al giunto e l’organizzazione della postazione di lavoro |
| Ripetibilità | Dipende in larga misura dal posizionamento manuale di ogni singolo pezzo | Può facilitare la standardizzazione se si dispone di strumenti adeguati |
| Sicurezza | Richiede la manipolazione manuale e operazioni di trasporto aggiuntive | Richiede un fissaggio sicuro, protezioni e il controllo delle zone di movimento |
Errori più comuni nella scelta del posizionatore
- scelta basata esclusivamente sulla capacità di sollevamento nominale senza analizzare il baricentro e il momento di carico;
- omissione del peso della pinza, dello strumento e degli accessori aggiuntivi;
- mancanza di un intervallo di velocità adeguato per le saldature perimetrali;
- scelta di un tavolo senza la possibilità di fissare in modo sicuro i pezzi tipici;
- trascurare lo spazio necessario per le operazioni di carico, scarico e movimento dell’operatore;
- mancanza di procedure per elementi rotanti, pesanti o di geometria irregolare;
- l’ipotesi che l’apparecchiatura stessa risolva i problemi derivanti da una tecnologia di saldatura errata.
FAQ – Domande più frequenti
Il posizionatore di saldatura migliora la qualità di ogni saldatura?
Può essere di grande aiuto quando consente un migliore accesso al giunto e un movimento ripetibile del pezzo. La qualità dipende comunque anche dalla preparazione del giunto, dai parametri di saldatura, dal materiale, dal gas di protezione e dall’abilità dell’operatore.
Come scegliere la capacità di carico del posizionatore?
È necessario tenere conto del peso totale del sistema, compresi il pezzo, il supporto e l’attrezzatura, nonché della distanza del baricentro dall’asse di rotazione. In caso di pezzi non standard, è necessario che la scelta venga confermata dal produttore o da un ingegnere competente.
Il posizionatore è adatto alla produzione in serie?
Sì, soprattutto se abbinato a attrezzature ripetibili. Può facilitare il mantenimento della stessa posizione, della stessa velocità di rotazione e dello stesso accesso al giunto per i pezzi successivi.
Il comando a pedale è utile?
Può essere utile quando l’operatore deve controllare la rotazione senza staccare le mani dalla torcia di saldatura. È tuttavia necessario garantire un posizionamento ergonomico del pedale e una protezione contro l’azionamento accidentale.
Riepilogo
Il posizionatore di saldatura non determina da solo la qualità del cordone di saldatura, ma può facilitarne notevolmente il raggiungimento. Posiziona il pezzo in una posizione più favorevole, favorisce una guida uniforme dei cordoni perimetrali, migliora l’accesso al giunto e riduce parte dei carichi ergonomici.
Il miglior risultato si ottiene combinando un posizionatore correttamente selezionato, un fissaggio sicuro, una tecnologia di saldatura approvata, superfici preparate e la competenza dell’operatore. Nella produzione in serie e con pezzi più pesanti, il posizionamento può diventare un elemento importante di un processo stabile, sicuro e ripetibile.
