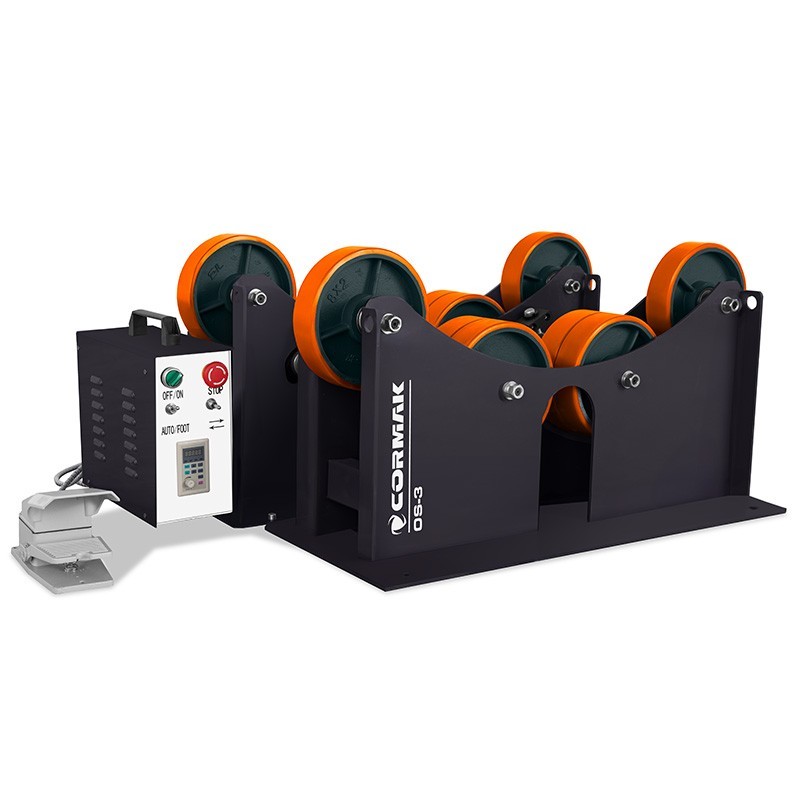

Il giratubi per saldatura, detto anche rotatore per saldatura, consente la rotazione controllata di tubi, serbatoi, manicotti e altri pezzi cilindrici. Facilita la guida del cordone di saldatura in una posizione comoda, favorisce la ripetibilità del processo e riduce la necessità di spostare manualmente elementi pesanti.
Il giratubi per saldatura, noto anche come rotatore per saldatura, consente la rotazione controllata di tubi, serbatoi, manicotti e altri pezzi cilindrici. Facilita la guida del cordone di saldatura in una posizione ottimale, favorisce la ripetibilità del processo e riduce la necessità di spostare manualmente elementi pesanti.
Nella scelta non conta solo la portata indicata a catalogo. Altrettanto importanti sono: il diametro del pezzo, la distribuzione del peso, il baricentro, la coppia motrice, il materiale dei rulli, la stabilità di rotazione a bassa velocità e l’ergonomia dei comandi.
Che cos'è un giratesta per saldatura?
Un giratesta per saldatura è un dispositivo in cui il pezzo da lavorare poggia su una serie di rulli. La sezione motrice imprime al pezzo un movimento rotatorio, mentre la sezione passiva fornisce un sostegno aggiuntivo. In questo modo, il saldatore può eseguire una saldatura circonferenziale mantenendo una posizione di lavoro più stabile, invece di dover ruotare o sollevare ripetutamente il pezzo.
I rotatori trovano applicazione nella:
- saldatura di tubi, raccordi e manicotti;
- produzione di serbatoi, camicie e scambiatori;
- saldature perimetrali in strutture in acciaio;
- postazioni semiautomatiche e robotizzate;
- lavori per l’industria energetica, di processo e meccanica.
Il giradischi non sostituisce una corretta preparazione del pezzo, l’attrezzatura adeguata né la valutazione dei rischi. Ha lo scopo di garantire un supporto stabile e un movimento controllato durante il lavoro.
L'azionamento del rotatore: la chiave per la precisione e l’efficienza
L’azionamento garantisce la fluidità della rotazione, il mantenimento della velocità e la stabilità di funzionamento in presenza di carichi variabili. Non va valutato esclusivamente in base alla potenza del motore. Sono importanti anche il rapporto di trasmissione, la coppia, la regolazione e il ciclo di lavoro previsto.
Azionamento elettrico
L’azionamento elettrico è lo standard nella maggior parte dei rotatori industriali. Un motore con riduttore ben dimensionato consente di mantenere il funzionamento nell’intervallo di velocità richiesto.
Inverter
L’inverter garantisce una regolazione fluida della velocità di rotazione. È particolarmente utile nelle operazioni di saldatura che richiedono un movimento lento e stabile, ad esempio la saldatura TIG, e quando un unico rotatore lavora su pezzi di diametro e peso diversi.
Azionamento servo
Gli azionamenti servo vengono utilizzati in postazioni avanzate, dove è necessaria una sincronizzazione precisa con il robot o con altre apparecchiature. Richiedono una corretta integrazione dei sistemi di controllo e di sicurezza dell’intera cella operativa.
Parametri principali dell’azionamento
- intervallo di velocità – adeguato alla tecnologia di saldatura e al diametro del pezzo;
- stabilità ai bassi regimi – importante per saldature di precisione;
- coppia – selezionata in base alla massa, al diametro, al baricentro e alle resistenze al movimento;
- ciclo di lavoro – conforme al tempo di lavoro effettivo e alla documentazione del produttore;
- protezione da sovraccarico – utile per proteggere il sistema di azionamento.
Non esiste un unico margine di potenza universale valido per ogni applicazione. La scelta della capacità di carico e della coppia deve tenere conto dell’effettiva distribuzione del carico, e non solo della massa del pezzo.
I rulli del rotatore: un elemento fondamentale, spesso sottovalutato, per la stabilità
I rulli sono responsabili del sostegno, della guida e della trasmissione del movimento all’elemento rotante. Un materiale inadeguato dei rulli, una distanza tra i rulli troppo ridotta o un diametro inadeguato possono causare slittamenti, rotazione irregolare e danni alla superficie.
Rulli in acciaio
Sono adatte ad applicazioni pesanti, dove contano la resistenza al carico e all’usura. È tuttavia necessario valutare se il contatto dell’acciaio con il pezzo non lasci segni sulla sua superficie.
Rulli in poliuretano
Possono ridurre il rischio di segni sulla superficie e garantire una buona aderenza. La loro scelta deve tenere conto della temperatura, della capacità di carico, delle scorie di saldatura e dell’ambiente di lavoro.
Rulli gommati
Rappresentano una soluzione intermedia tra aderenza e protezione della superficie. È opportuno verificarne la resistenza alla temperatura, agli oli, ai refrigeranti e ad altre sostanze presenti in ambiente di lavoro.
Cosa verificare?
- la regolazione della distanza per diversi diametri di tubi e serbatoi;
- la portata dell’intero set di rulli e l’effettiva distribuzione del carico;
- il diametro dei rulli, che influisce sulla stabilità del supporto;
- l'aderenza: se è insufficiente provoca slittamenti, mentre una resistenza eccessiva grava sul sistema di azionamento;
- lo stato della superficie dei rulli, poiché sporco e usura compromettono la fluidità di rotazione.
Nel caso di componenti verniciati, lucidati o in acciaio inossidabile, è consigliabile effettuare una prova su un elemento rappresentativo prima di avviare la produzione.
Comandi – ergonomia e controllo totale
Il sistema di comando influisce sulla facilità di lavoro dell’operatore e sulla possibilità di gestire il processo con precisione. Un buon sistema di comando deve essere intuitivo, accessibile e adattato alle modalità di lavoro della postazione.
Funzioni di base
- regolazione continua della velocità;
- avvio e arresto;
- inversione del senso di rotazione;
- segnalazione chiara dello stato dell’apparecchio;
- funzioni di sicurezza previste per la postazione di lavoro.
Comando a pedale
Il pedale può facilitare il lavoro quando il saldatore guida contemporaneamente la torcia e controlla il pezzo. La sua posizione deve essere ergonomica e protetta da un azionamento accidentale.
Programmazione dei cicli
Nella produzione in serie sono utili la memoria delle impostazioni, la programmazione dei cicli o la comunicazione con altri dispositivi. Questi aumentano la ripetibilità, a condizione che il programma sia impostato e controllato correttamente prima dell’inizio del lavoro.
Ergonomia
Il pannello di controllo dovrebbe limitare i movimenti superflui dell’operatore, essere di facile lettura e protetto da schegge e danni meccanici.
Il giratesta per saldatura e l’automazione della produzione
Nella produzione in serie, il giratesta può interagire con un robot di saldatura, una sorgente di saldatura, un alimentatore di filo, un posizionatore o un controllo PLC. Tale integrazione garantisce la ripetibilità dei parametri di rotazione e la sincronizzazione del movimento del pezzo con la saldatura.
L’automazione può contribuire a:
- mantenere una velocità e una direzione di rotazione costanti;
- eseguire i cicli programmati;
- sincronizzarsi con il processo di saldatura;
- utilizzare al meglio il tempo dell’operatore;
- stabilizzare la qualità nei pezzi ripetitivi.
Tuttavia, ciò non elimina la necessità di una corretta preparazione del pezzo, del controllo dei parametri, delle ispezioni e del rispetto delle norme di sicurezza.
Come scegliere il giradischi più adatto alla propria azienda?
Fase 1: Definisci i parametri del pezzo
Tieni conto del peso minimo e massimo, del diametro, della lunghezza, della forma, del baricentro e del tipo di superficie. Per i pezzi irregolari, verifica se il supporto sui rulli sarà sufficiente.
Fase 2: Scegli la capacità di carico
Confronta i parametri del pezzo con la documentazione del produttore, tenendo conto della distribuzione effettiva del carico. In caso di serbatoi lunghi o pesanti, potrebbero essere necessari più set di rulli oppure un sistema di azionamento e uno passivo.
Fase 3: Scegli il materiale dei rulli
Sceglilo in base al carico, al diametro, all’aderenza richiesta e alla suscettibilità della superficie ai danni. Verifica anche l’ampiezza di regolazione della distanza tra i rulli.
Fase 4: Verifica il sistema di azionamento
Verificare la coppia, il range di rotazione, la stabilità a bassa velocità, il ciclo di lavoro, l’alimentazione e la disponibilità dell’assistenza tecnica. In caso di automazione prevista, assicurarsi che il sistema di controllo consenta l’integrazione necessaria.
Fase 5: Valuta il sistema di comando e la sicurezza
Stabilisci se è sufficiente il comando manuale o se saranno necessari un pedale, la memoria delle impostazioni, un comando esterno o la sincronizzazione con un robot. Tieni conto della protezione delle parti in movimento e delle norme di sicurezza operative.
Elementi principali della piattaforma girevole – confronto
| Elemento | Cosa influenza | Cosa verificare prima dell’acquisto |
|---|---|---|
| Azionamento | Fluidità, coppia e stabilità di rotazione | Intervallo di velocità, coppia, ciclo di funzionamento, inverter o servomotore |
| Rulli | Supporto, aderenza e protezione della superficie | Materiale, diametro, interasse, capacità di carico e condizioni della superficie |
| Controllo | Ergonomia, precisione e sicurezza sul lavoro | Regolazione della velocità, direzione, pedale, programmi e integrazione |
| Struttura | Stabilità della postazione | Fondazione, posizionamento del pezzo, accesso per la manutenzione e protezioni |
Errori più comuni nell’acquisto di un giratest
- scelta dell’apparecchio esclusivamente in base alla portata indicata a catalogo;
- trascurare il diametro, la lunghezza e il baricentro del pezzo;
- mancanza di analisi del materiale dei rulli e delle loro condizioni di funzionamento;
- mancanza di una regolazione continua della velocità nei processi che richiedono un movimento stabile;
- sottostima delle esigenze legate alla produzione in serie e all’automazione;
- mancanza di un piano di manutenzione e di accesso ai ricambi;
- omissione delle misure di sicurezza e delle norme per l’utilizzo sicuro della postazione di lavoro.
FAQ – Domande più frequenti
È necessario un giradischi?
Non in tutti i processi, ma nella saldatura di pezzi cilindrici può facilitare notevolmente il mantenimento di una posizione comoda, di una velocità costante e di un tracciato ripetibile del cordone di saldatura.
Quale capacità di carico scegliere?
La scelta dovrebbe tenere conto del peso, del diametro, della lunghezza, del baricentro e della distribuzione del carico. È preferibile basarla sulla documentazione del produttore e sull’analisi dell’applicazione specifica.
Vale la pena investire nell’automazione?
L’automazione è particolarmente utile in caso di serie ripetitive e postazioni integrate. La sua opportunità dipende dal volume di produzione, dal numero di varianti dei pezzi e dalla qualità richiesta.
Quali sono i rulli migliori?
Non esiste una soluzione valida per tutti i casi. I rulli in acciaio sono adatti per applicazioni pesanti, mentre quelli in poliuretano o gommati possono essere vantaggiosi laddove è importante proteggere le superfici. La scelta finale dipende dal carico, dalla temperatura, dall’aderenza e dal materiale del pezzo.
Riepilogo
In un giratore per saldatura sono fondamentali tre aspetti: l’azionamento che garantisce una rotazione fluida e stabile, i rulli responsabili del sostegno sicuro del pezzo e il sistema di controllo che offre all’operatore un controllo effettivo sul processo.
La scelta ottimale deriva dall’analisi dei singoli pezzi, delle tecnologie di saldatura, del carico previsto e delle esigenze di automazione. Un giratesta correttamente selezionato può migliorare la qualità dei giunti saldati, l’ergonomia e la ripetibilità del processo, a condizione che venga implementato correttamente e utilizzato in modo sicuro.
