La configurazione presentata rappresenta la dotazione scelta più frequentemente dai Clienti: una soluzione collaudata ed efficiente per la produzione in serie
Caratteristiche principali:
-
Supporti anteriori: 2 pezzi su guide lineari, che garantiscono stabilità durante le operazioni di piegatura
-
Regolazione assi Y1, Y2: automatica
-
Regolazione del registro posteriore (asse X): servocomando con encoder
-
Regolazione asse R: servocomando con encoder
-
Compensazione automatica della freccia
-

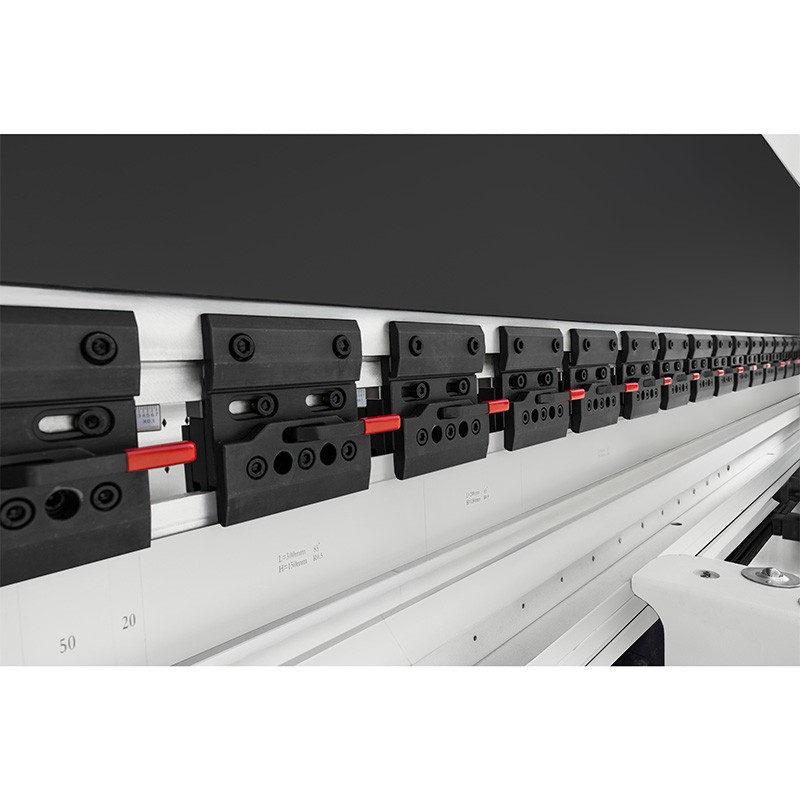

Fissaggio del punzone bilaterale: sistema di fissaggio rapido tipo AMADA, che consente una rapida sostituzione degli utensili
Le configurazioni disponibili vengono adattate alle esigenze produttive e al tipo di pezzi lavorati: la specifica della macchina viene definita individualmente in funzione dell'applicazione e dei requisiti tecnologici.
Parametri tecnici
| Spessore max. della lamiera piegata (S235) |
fino a 6,0mm |
| Forza nominale |
1.300kN |
| Lunghezza massima della lamiera piegata |
3.200mm |
| Profondità dell'incavo nelle spalle (collo di cigno) |
320mm |
| Corsa massima della traversa mobile |
120mm |
| Altezza massima di apertura |
390mm |
| Distanza tra le spalle |
2.700mm |
| Corsa del registro posteriore |
600mm |
| Potenza motore |
9,5kW |
| Lunghezza |
3.870mm |
| Larghezza |
1.550mm |
| Altezza |
2.460mm |
| Peso |
7.400kg |
Regolazione automatica della corsa del registro posteriore (asse X) e dell'asse R (manuale come opzione*). L'asse R facilita la piegatura di raggi maggiori, ad esempio mediante piegatura incrementale.
Come opzione*, regolazione dei riscontri sugli assi Z1,Z2,R1,R2,X1,X2 mediante servomotori.
Per ottenere un risultato soddisfacente nella piegatura incrementale è necessario eseguire alcuni calcoli, che richiedono la conoscenza di alcuni dei parametri più importanti relativi al processo di piegatura, ossia:
- Lunghezza dell'arco – distanza tra le estremità della curva della parte piegata del foglio di lamiera, misurata sul lato interno della piega;
- Numero di pieghe – numero di singole piegature che devono essere eseguite per ottenere una lamiera piegata con un determinato raggio; maggiore è il numero di pieghe, minore è l'angolo della singola piegatura e, di conseguenza, più regolare risulta l'arco;
- Distanza tra le pieghe – distanza tra le singole piegature eseguite durante il processo.
Sebbene l'intero processo di piegatura incrementale possa sembrare piuttosto complesso, le macchine e i software disponibili presso CORMAK hanno raggiunto un livello di avanzamento tale da assistere completamente l'operatore in numerose operazioni.
Compensazione automatica della freccia
Garantisce il mantenimento dello stesso angolo di piegatura lungo tutta la lunghezza di piega - (opzione*)
Compensazione manuale della freccia (opzione*)
Garantisce il mantenimento dello stesso angolo di piegatura lungo tutta la lunghezza di piega - (opzione*)
Componenti di alta qualità:
- Componenti dell'impianto elettrico dei marchi Schneider/Delta/Eaton
Controllo e funzionalità:
DELEM DA-53TX
- Dotato di touchscreen da 15", installato su un braccio mobile, che consente libertà di utilizzo in tutta l'area di lavoro della macchina
- Algoritmi di programmazione avanzati con funzione di calcolo automatico della sequenza di piegatura
- Gestione fino a quattro assi, che consente operazioni più complesse
- Compatibilità con numerose presse piegatrici
- Opzione*: creazione del disegno del pezzo piegato sul display del controllo /2D/
- Opzione*: creazione del programma di piegatura in base al disegno del prodotto inserito /2D/
- Opzione*: lavorazione sulla macchina con visualizzazione 2D in tempo reale della sequenza di piegatura
Come opzione* sono disponibili anche i controlli DELEM DA-53T+2D, DA-66T e DA-69T, oppure CYBELEC 12
DA-53T+2D
Display
- touchscreen 10,1" TFT LCD
- a colori
Software esterno
- opzione* licenza offline per postazione Profile-53TL (creazione della sequenza di piegatura su PC)
Sistema
- sistema operativo Windows
- processore 200MHz
- memoria interna 1GB
- comandi del controllo
- logica di controllo che previene le collisioni tra i singoli assi di lavoro
Funzioni
- libreria di punzoni e matrici /30 punzoni & 60 matrici/ - libreria descrittiva e grafica
- libreria di programmi con possibilità di anteprima grafica e catalogazione dei prodotti
- database dei materiali /possibilità di inserire nuovi tipi di materiali da piegare/
- creazione del disegno del pezzo piegato sul display del controllo /2D/
- creazione del programma di piegatura in base al disegno del prodotto inserito /2D/
- lavorazione sulla macchina con visualizzazione 2D in tempo reale della sequenza di piegatura
- simulazione di piegatura 2D sullo schermo con visualizzazione delle collisioni /simulazione di piegatura passo dopo passo/
- sistema di messaggi di avvertimento /ad es. superamento della resistenza degli utensili/
- possibilità di modificare l'ordine di piegatura e i singoli passaggi del programma
- possibilità di inserire e salvare le correzioni in memoria
- possibilità di lavorare in modalità manuale
- possibilità di posizionare manualmente i singoli assi del registro
- logica di controllo che previene le collisioni tra i singoli assi X, R, Y1, Y2
- calcolo automatico della corsa della traversa di piegatura
- calcolo automatico della forza di piegatura in funzione del tipo di materiale piegato
- calcolo automatico della posizione del registro
- calcolo automatico del raggio interno e dello sviluppo del materiale
- possibilità di creare copie di backup di prodotti e utensili
- porta USB
DA-58T
Display
- touchscreen 15" TFT LCD
- a colori
Software esterno
- opzione* licenza offline per postazione Profile-53TL (creazione della sequenza di piegatura su PC)
Sistema
- sistema operativo Windows
- processore 200MHz
- memoria operativa 4Mb
- numero max. di programmi: 9.999 (25 passaggi max.)
- numero max. di ripetizioni del passaggio: 99
- comandi del controllo
- logica di controllo che previene le collisioni tra i singoli assi di lavoro
Funzioni
- libreria di punzoni e matrici /30 punzoni & 60 matrici/
- libreria descrittiva e grafica
- libreria di programmi con possibilità di anteprima grafica e catalogazione dei prodotti
- database dei materiali /possibilità di inserire nuovi tipi di materiali da piegare/
- creazione del disegno del pezzo piegato sul display del controllo /2D/
- creazione del programma di piegatura in base al disegno del prodotto inserito /2D/
- lavorazione sulla macchina con visualizzazione 2D in tempo reale della sequenza di piegatura
- simulazione di piegatura 2D sullo schermo con visualizzazione delle collisioni /simulazione di piegatura passo dopo passo/
- sistema di messaggi di avvertimento /ad es. superamento della resistenza degli utensili/
- possibilità di modificare l'ordine di piegatura e i singoli passaggi del programma, possibilità di inserire e salvare le correzioni in memoria
- possibilità di lavorare in modalità manuale
- possibilità di posizionare manualmente i singoli assi del registro; logica di controllo che previene le collisioni tra i singoli assi X, R, Y1, Y2,
- calcolo automatico della corsa della traversa di piegatura
- calcolo automatico della forza di piegatura in funzione del tipo di materiale piegato
- calcolo automatico della posizione del registro
- calcolo automatico del raggio interno e dello sviluppo del materiale
- possibilità di creare copie di backup di prodotti e utensili
- porta USB
- possibilità di creare copie di backup di prodotti e utensili
DA-66T
Display
- touchscreen 17” TFT LCD
- a colori
Software esterno
- opzione* licenza per postazione LITE T2D (creazione della sequenza di piegatura su PC)
Sistema
- controllo intuitivo
- sistema operativo stabile Windows CE
- memoria operativa 64Mb
- numero max. di programmi: 1.000 /1Gb/
- numero max. di ripetizioni del passaggio: 99
Funzioni
- creazione del disegno del pezzo piegato sul display del controllo (2D)
- creazione automatica del programma di piegatura in base al disegno del prodotto (2D)
- calcolo automatico della corsa della traversa e della forza di piegatura in funzione del materiale
- posizionamento automatico del registro secondo il programma di piegatura, visualizzazione 3D del processo di piegatura (simulazione di piegatura passo dopo passo)
- posizionamento automatico dei riscontri dietro il segmento indicato del punzone e della matrice
- messaggi di collisione tra utensile e materiale
- messaggi di avvertimento in caso di superamento della forza di pressione consentita degli utensili
- possibilità di modificare l'ordine delle pieghe
- calcolo automatico dello sviluppo della lamiera
- possibilità di correggere i singoli passaggi del programma
- possibilità di modificare l'ordine di piegatura e correggere i singoli passaggi
- possibilità di controllare manualmente i singoli assi del registro (manopola di navigazione)
- possibilità di lavorare in modalità manuale
- database dei materiali
- libreria di punzoni e matrici
- libreria di programmi con possibilità di anteprima grafica e catalogazione dei prodotti
- contatore delle corse e delle ore di lavoro
- porta USB
- possibilità di creare copie di backup di prodotti e utensili
DA-69T
Display
- touchscreen 17” TFT LCD
- a colori
Software esterno
- opzione* licenza per postazione LITE T3D (creazione della sequenza di piegatura su PC)
Sistema
- controllo intuitivo
- sistema operativo stabile Windows CE
- memoria operativa 64Mb
- numero max. di programmi: 1.000 /1Gb/
- numero max. di ripetizioni del passaggio: 99
Funzioni
- importazione di file DXF,
- importazione di funzioni 3D in IGES & SAT dal programma LITE T3D
- creazione del disegno del pezzo piegato sul display del controllo (3D)
- creazione automatica del programma di piegatura in base al disegno del prodotto (3D)
- calcolo automatico della corsa della traversa e della forza di piegatura in funzione del materiale
- posizionamento automatico del registro secondo il programma di piegatura
- visualizzazione 3D del processo di piegatura (simulazione di piegatura passo dopo passo)
CYBELEC 12
Display
- touchscreen 12” TFT LCD
- a colori
Sistema
- controllo intuitivo
- sistema operativo stabile Windows CE
- numero max. di punzoni: 100
- numero max. di punzoni: 100
- numero max. di programmi: 300
- numero max. di ripetizioni del passaggio: 24
- numero max. di materiali: 10
Funzioni
- Interfaccia HMI intuitiva
- Disegno grafico del profilo 2D e visualizzazione 3D
- Sequenza di piegatura automatica
- Massima precisione di piegatura grazie ad algoritmi avanzati
- Tandem
- Importazione degli utensili.
- Pre-piegatura / piegatura finale.
- Supporto della misurazione dell'angolo.
- Supporto del lettore di codici a barre
- Industria 4.0 configurabile
La macchina combina tecnologia avanzata e semplicità d'uso, risultando una soluzione ideale sia per lavori manuali di precisione sia per un'efficiente produzione in serie. Componenti di alta qualità e sistemi di sicurezza avanzati garantiscono affidabilità e sicurezza d'uso.
Sicurezza

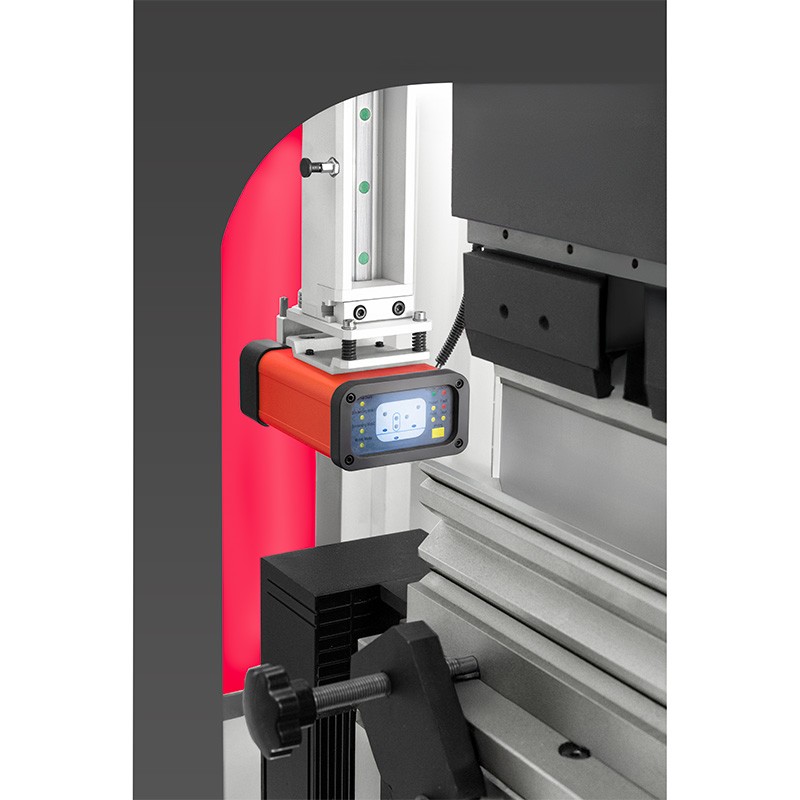

Sistema di sicurezza laser
Di serie, un sistema di sicurezza laser di alta classe che protegge l'operatore e accelera di oltre due volte il processo di piegatura.
La sicurezza è una priorità! Collegamenti idraulici e valvole di sicurezza di alta classe.
Prestare attenzione a pseudo-sistemi di sicurezza come cancelli o barriere fotoelettriche, poiché non sono conformi alle norme CE e possono esporre i lavoratori a rischi per la salute. Il datore di lavoro è responsabile della salute dei propri dipendenti!
Protezioni di sicurezza conformi CE
Ergonomia e dotazioni aggiuntive:
- Controllo mobile su braccio orientabile
- Illuminazione LED: aumenta il comfort e la sicurezza del lavoro
- Supporti su guide lineari

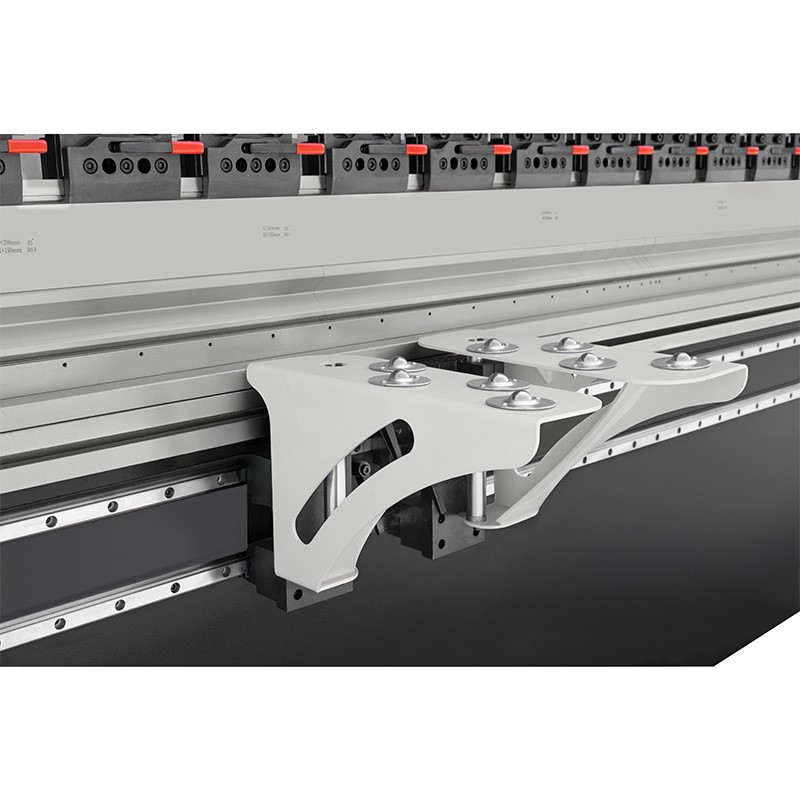

- Supporti accompagnatori (opzione*)
I supporti accompagnatori con servomotori consentono di piegare lamiere di dimensioni maggiori, sollevando la lamiera ad angolo durante la piegatura in modo che l'arco piegato non si deformi e mantenga l'angolo impostato.
▶
