La configurazione presentata rappresenta la dotazione scelta più frequentemente dai clienti: una soluzione collaudata ed efficiente per la produzione in serie
Caratteristiche principali:
-
Supporti anteriori: 2 pezzi su guide lineari, che garantiscono stabilità durante le operazioni di piegatura
-
Regolazione degli assi Y1, Y2: servocomando con encoder
-
Regolazione del registro posteriore (asse X): servocomando con encoder
-
Regolazione dell’asse R: servocomando con encoder
-
Compensazione automatica della freccia di flessione
-

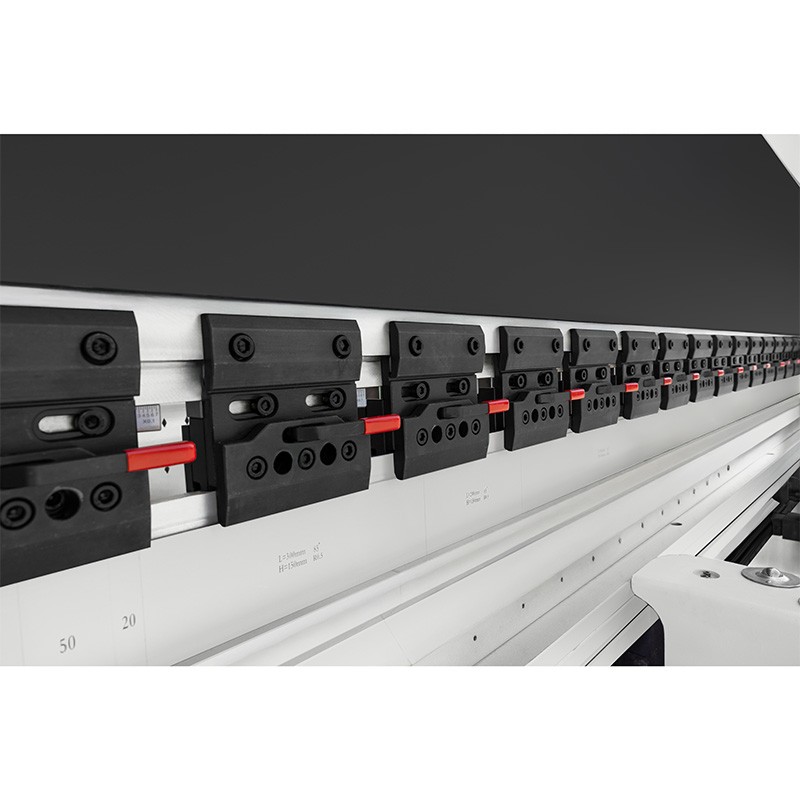

Fissaggio del punzone bilaterale: sistema di serraggio rapido tipo AMADA, che consente una rapida sostituzione degli utensili
Le configurazioni disponibili vengono adattate alle esigenze produttive e al tipo di particolari lavorati: la specifica della macchina viene definita individualmente in funzione dell’applicazione e dei requisiti tecnologici.
Parametri tecnici
| Spessore max. della lamiera piegata (S235) |
fino a 8,0mm |
| Forza nominale |
2.000kN |
| Lunghezza massima della lamiera piegata |
4.000mm |
| Profondità dell’incavo nelle traverse (collo di cigno) |
320mm |
| Corsa massima della traversa mobile |
200mm |
| Altezza massima di apertura |
480mm |
| Distanza tra le traverse |
3.200mm |
| Corsa del registro posteriore |
600mm |
| Potenza motore |
15,0kW |
| Lunghezza |
4.100mm |
| Larghezza |
1.800mm |
| Altezza |
2.800mm |
| Peso |
13.700kg |
Regolazione automatica della corsa del registro posteriore (asse X) e dell’asse R (manuale come opzione*). L’asse R facilita la piegatura di raggi più ampi, ad esempio mediante piegatura incrementale.
Come opzione*, regolazione delle dita del registro sugli assi Z1,Z2,R1,R2,X1,X2 mediante servomotori.
Per ottenere un risultato soddisfacente nella piegatura incrementale è necessario eseguire determinati calcoli, che richiedono la conoscenza di alcuni dei principali parametri relativi al processo di piegatura, ossia:
- Lunghezza dell’arco – distanza tra le estremità della curva della parte piegata della lamiera, misurata sul lato interno della piega;
- Numero di pieghe – numero di singole pieghe necessarie per ottenere una lamiera piegata con un determinato raggio; maggiore è il numero di pieghe, minore è l’angolo della singola piega e, di conseguenza, più uniforme risulta l’arco;
- Distanza tra le pieghe – distanza tra le singole pieghe eseguite durante il processo.
Sebbene l’intero processo di piegatura incrementale possa sembrare piuttosto complesso, le macchine e i software disponibili presso CORMAK hanno raggiunto un livello di sviluppo tale da assistere completamente l’operatore in numerose operazioni.

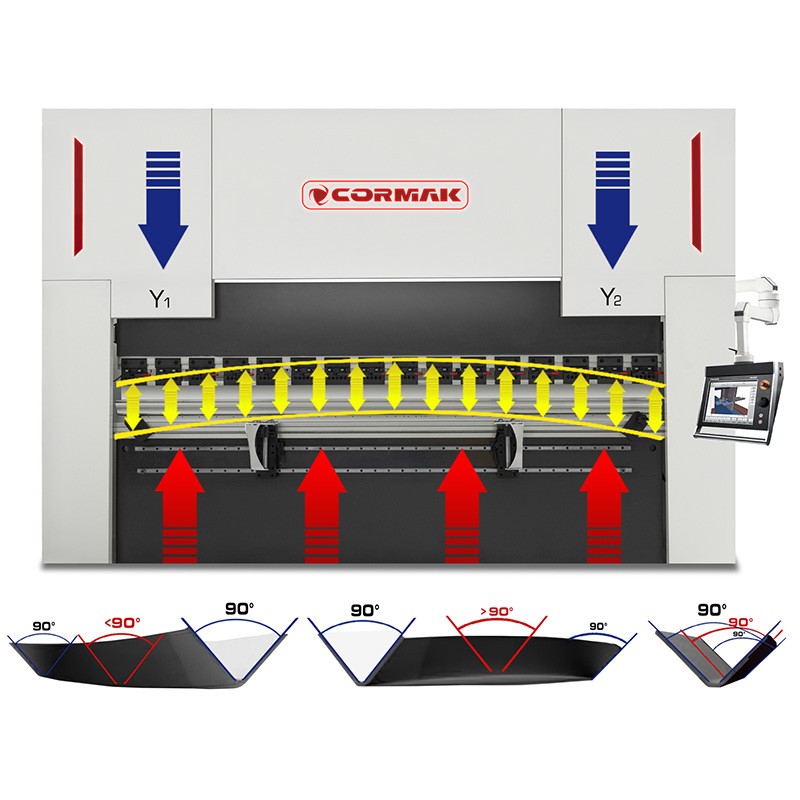

Compensazione automatica della freccia di flessione
Garantisce il mantenimento dello stesso angolo di piegatura su tutta la lunghezza – (opzione*)
Compensazione manuale della freccia di flessione (opzione*)
Garantisce il mantenimento dello stesso angolo di piegatura su tutta la lunghezza – (opzione*)
Componenti di alta qualità:
- Componenti dell’impianto elettrico dei marchi Schneider/Delta/Eaton
Controllo e funzionalità:

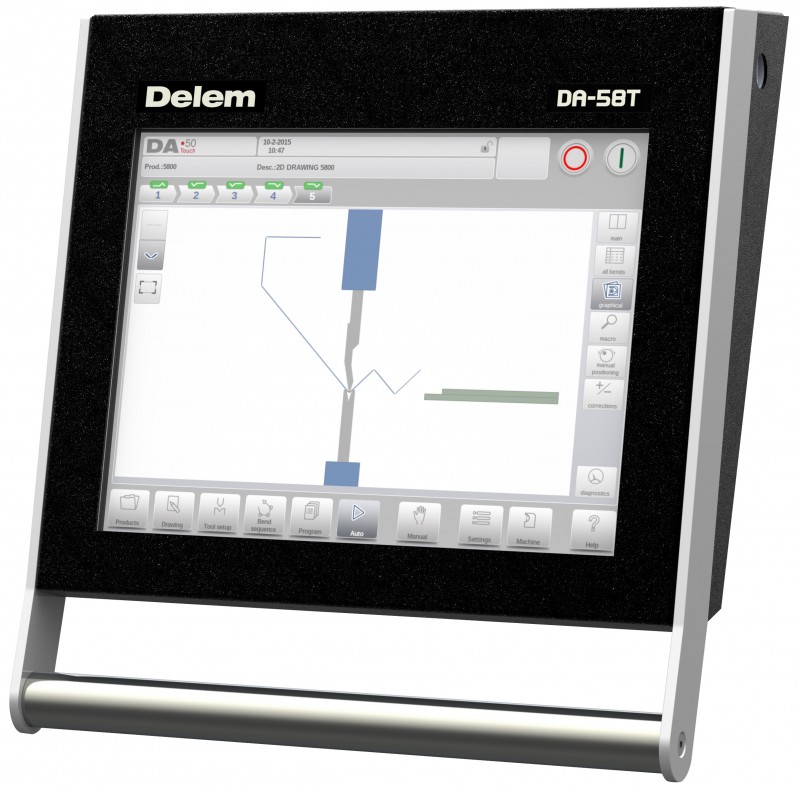

DELEM DA-58T
- dotato di schermo touch da 10", installato su un braccio mobile, che consente libertà di lavoro nell’intera area operativa della macchina
- Programmabilità: possibilità di memorizzare fino a 2.000 programmi, con 30 passi ciascuno, consentendo un adattamento flessibile a diverse lavorazioni
- Utilizzo ergonomico: il menu intuitivo con abbreviazioni in inglese facilita un rapido avvio del lavoro
Come opzione* sono disponibili anche i controllori DELEM DA-53T+2D, DA-66T e DA-69T, oppure CYBELEC 12
DA-53T+2D
Display
- touchscreen TFT LCD da 10,1"
- a colori
Software esterno
- come opzione*, licenza workstation offline Profile-53TL (creazione di sequenze di piegatura su PC)
Sistema
- sistema operativo Windows
- processore 200MHz
- memoria interna 1GB
- comandi dell’interfaccia
- logica di controllo che esclude le collisioni tra i singoli assi di lavoro
Funzioni
- libreria di punzoni e matrici /30 punzoni & 60 matrici/ – libreria descrittiva e grafica
- libreria di programmi con possibilità di anteprima grafica e catalogazione dei prodotti
- database dei materiali /possibilità di inserire nuovi tipi di materiali da piegare/
- creazione del disegno dell’elemento da piegare sul display del controllore /2D/
- creazione del programma di piegatura sulla base del disegno del prodotto inserito /2D/
- lavoro sulla macchina con visualizzazione 2D in tempo reale della sequenza di piegatura
- simulazione di piegatura 2D sullo schermo con visualizzazione delle collisioni /simulazione passo dopo passo/
- sistema di messaggi di avvertimento /ad es. superamento della resistenza degli utensili/
- possibilità di modificare la sequenza di piegatura e i singoli passi del programma
- possibilità di inserire e memorizzare correzioni
- possibilità di lavorare in modalità manuale
- possibilità di posizionare manualmente i singoli assi del registro
- logica di controllo che esclude collisioni tra i singoli assi X, R, Y1, Y2
- calcolo automatico della corsa della traversa di piegatura
- calcolo automatico della forza di piegatura in funzione del tipo di materiale
- calcolo automatico della posizione del registro
- calcolo automatico del raggio interno e dello sviluppo del materiale
- possibilità di creare copie di backup di prodotti e utensili
- porta USB
DA-58T
Display
- touchscreen TFT LCD da 15"
- a colori
Software esterno
- come opzione*, licenza workstation offline Profile-53TL (creazione di sequenze di piegatura su PC)
Sistema
- sistema operativo Windows
- processore 200MHz
- memoria operativa 4Mb
- numero max. di programmi: 9.999 (25 passi max.)
- numero max. di ripetizioni del passo: 99
- comandi dell’interfaccia
- logica di controllo che esclude le collisioni tra i singoli assi di lavoro
Funzioni
- libreria di punzoni e matrici /30 punzoni & 60 matrici/
- libreria descrittiva e grafica
- libreria di programmi con possibilità di anteprima grafica e catalogazione dei prodotti
- database dei materiali /possibilità di inserire nuovi tipi di materiali da piegare/
- creazione del disegno dell’elemento da piegare sul display del controllore /2D/
- creazione del programma di piegatura sulla base del disegno del prodotto inserito /2D/
- lavoro sulla macchina con visualizzazione 2D in tempo reale della sequenza di piegatura
- simulazione di piegatura 2D sullo schermo con visualizzazione delle collisioni /simulazione passo dopo passo/
- sistema di messaggi di avvertimento /ad es. superamento della resistenza degli utensili/
- possibilità di modificare la sequenza di piegatura e i singoli passi del programma, possibilità di inserire e memorizzare correzioni
- possibilità di lavorare in modalità manuale
- possibilità di posizionare manualmente i singoli assi del registro, logica di controllo che esclude collisioni tra i singoli assi X, R, Y1, Y2,
- calcolo automatico della corsa della traversa di piegatura
- calcolo automatico della forza di piegatura in funzione del tipo di materiale
- calcolo automatico della posizione del registro
- calcolo automatico del raggio interno e dello sviluppo del materiale
- possibilità di creare copie di backup di prodotti e utensili
- porta USB
- possibilità di creare copie di backup di prodotti e utensili
DA-66T
Display
- touchscreen TFT LCD da 17”
- a colori
Software esterno
- come opzione*, licenza workstation LITE T2D (creazione di sequenze di piegatura su PC)
Sistema
- controllore intuitivo
- sistema operativo stabile Windows CE
- memoria operativa 64Mb
- numero max. di programmi: 1.000 /1GB/
- numero max. di ripetizioni del passo: 99
Funzioni
- creazione del disegno dell’elemento da piegare sul display del controllore (2D)
- creazione automatica del programma di piegatura sulla base del disegno del prodotto (2D)
- calcolo automatico della corsa della traversa e della forza di piegatura in funzione del materiale
- posizionamento automatico del registro secondo il programma di piegatura, visualizzazione 3D del processo di piegatura (simulazione passo dopo passo)
- posizionamento automatico delle dita del registro in corrispondenza del segmento indicato del punzone e della matrice
- messaggi di collisione tra utensile e materiale
- messaggi di avvertimento in caso di superamento della forza di pressione ammissibile degli utensili
- possibilità di modificare l’ordine delle pieghe
- calcolo automatico dello sviluppo della lamiera
- possibilità di correggere i singoli passi del programma
- possibilità di modificare la sequenza di piegatura e correggere i singoli passi
- possibilità di controllare manualmente i singoli assi del registro (manopola di navigazione)
- possibilità di lavorare in modalità manuale
- database dei materiali
- libreria di punzoni e matrici
- libreria di programmi con possibilità di anteprima grafica e catalogazione dei prodotti
- contatore dei cicli e delle ore di lavoro
- porta USB
- possibilità di creare copie di backup di prodotti e utensili
DA-69T
Display
- touchscreen TFT LCD da 17”
- a colori
Software esterno
- come opzione*, licenza workstation LITE T3D (creazione di sequenze di piegatura su PC)
Sistema
- controllore intuitivo
- sistema operativo stabile Windows CE
- memoria operativa 64Mb
- numero max. di programmi: 1.000 /1GB/
- numero max. di ripetizioni del passo: 99
Funzioni
- importazione di file DXF,
- importazione di funzioni 3D in IGES & SAT dal software LITE T3D
- creazione del disegno dell’elemento da piegare sul display del controllore (3D)
- creazione automatica del programma di piegatura sulla base del disegno del prodotto (3D)
- calcolo automatico della corsa della traversa e della forza di piegatura in funzione del materiale
- posizionamento automatico del registro secondo il programma di piegatura
- visualizzazione 3D del processo di piegatura (simulazione passo dopo passo)
CYBELEC 12
Display
- touchscreen TFT LCD da 12”
- a colori
Sistema
- controllore intuitivo
- sistema operativo stabile Windows CE
- numero max. di punzoni: 100
- numero max. di punzoni: 100
- numero max. di programmi: 300
- numero max. di ripetizioni del passo: 24
- numero max. di materiali: 10
Funzioni
- Interfaccia HMI intuitiva
- Disegno grafico del profilo 2D e visualizzazione 3D
- Sequenza di piegatura automatica
- Massima precisione di piegatura grazie ad algoritmi avanzati
- Tandem
- Importazione degli utensili.
- Pre-piegatura / piegatura finale.
- Supporto della misurazione dell’angolo.
- Supporto del lettore di codici a barre
- Industria 4.0 configurabile
La macchina combina tecnologia avanzata e semplicità d’uso, risultando una soluzione ideale sia per lavorazioni manuali di precisione sia per un’efficiente produzione in serie. Componenti di alta qualità e sistemi di sicurezza avanzati garantiscono affidabilità e sicurezza d’uso.
Sicurezza

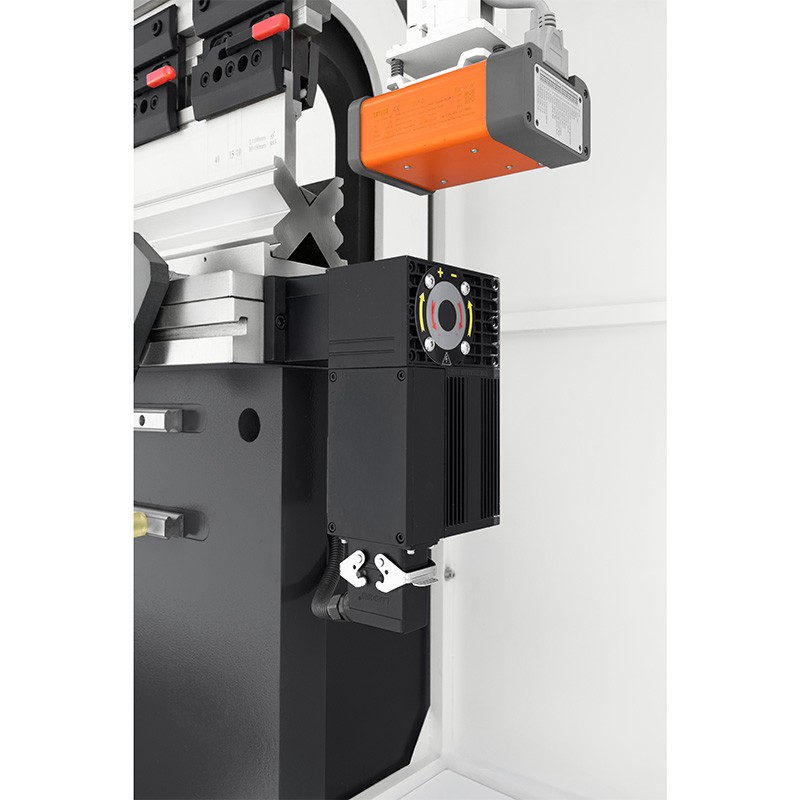

Sistema di sicurezza laser
Di serie nella nostra offerta, un sistema di sicurezza laser di alta qualità che protegge l’operatore e accelera di oltre due volte il processo di piegatura.

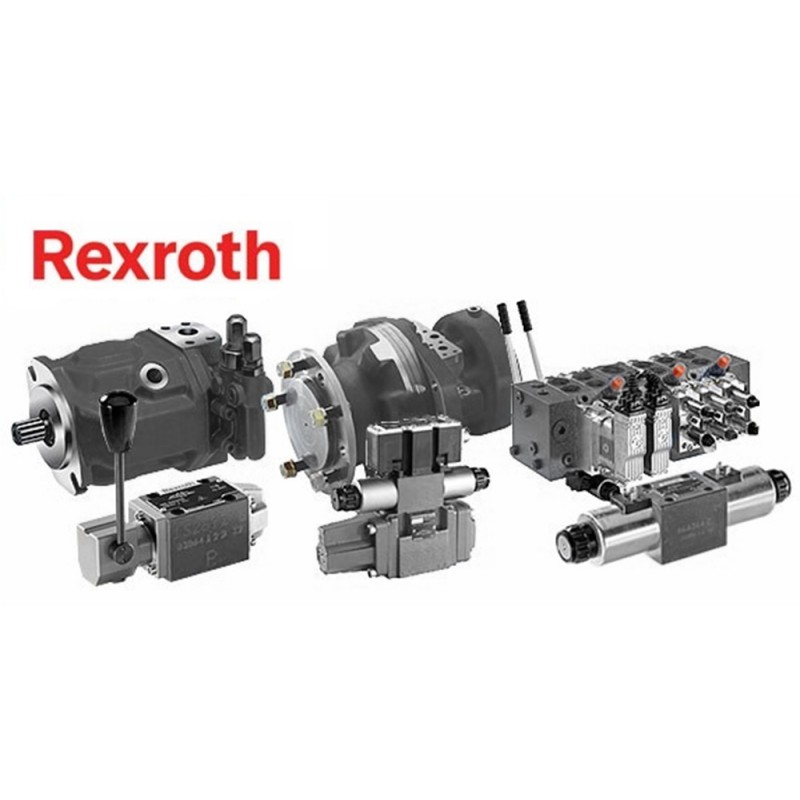

Non risparmiamo sulla sicurezza! Collegamenti idraulici e valvole di sicurezza di alta qualità.
Attenzione ai sistemi di protezione inadeguati, come cancelli o barriere fotoelettriche, poiché non sono conformi alle norme CE e possono esporre i lavoratori a rischi per la salute. In qualità di datore di lavoro, sei responsabile della salute dei tuoi dipendenti!
Ripari di sicurezza conformi CE
Ergonomia e dotazioni aggiuntive:
- Controllore mobile su braccio orientabile
- Illuminazione LED: aumenta il comfort e la sicurezza del lavoro
- Supporti su guide lineari
- Supporti seguifoglio (opzione*)
I supporti seguifoglio azionati da servomotori consentono di piegare lamiere di dimensioni maggiori e, durante la piegatura, sollevano la lamiera inclinandola in modo che l’arco piegato non si deformi e mantenga l’angolo impostato.
▶
