Il laser fibra è dotato di motori lineari grazie ai quali raggiunge enormi velocità di taglio. La sorgente laser da 20kW è adatta per taglieri fino a 70 mm di spessore. Le moderne soluzioni utilizzate consentono di risparmiare notevolmente tempo e aumentare l'efficienza e l'efficacia del lavoro.
I laser a fibra sono dispositivi moderni che si distinguono per numerosi vantaggi. Non sono solo un'alternativa eccellente e molto più conveniente rispetto alla tecnologia CO2, ma possiedono anche numerosi punti di forza che consentono di sviluppare la produzione (fino al 70%) e di aumentarne la qualità. La tecnologia FIBER consente il taglio di lamiere e altri materiali di vari spessori, da molto sottili a molto spessi. La lunghezza d'onda del laser FIBER è di 1.064 micrometri. Queste proprietà influiscono sull'intensità, che è 100 volte maggiore rispetto ai dispositivi CO2 di potenza simile.
La struttura del portale scorrevole è realizzata in alluminio aeronautico stagionato, formato con una forza di 4300 tonnellate, raggiungendo un'incredibile rigidità. L'alluminio aeronautico presenta numerosi vantaggi: elevata rigidità (maggiore della ghisa), peso ridotto, resistenza alla corrosione e all'ossidazione, nonché buona lavorabilità alle macchine utensili.
La tavola di lavoro intercambiabile è composta da una piattaforma superiore e una inferiore, il cui movimento e scambio sono controllati dal controllore. La macchina è in grado di effettuare lo scambio della piattaforma in 15 s.

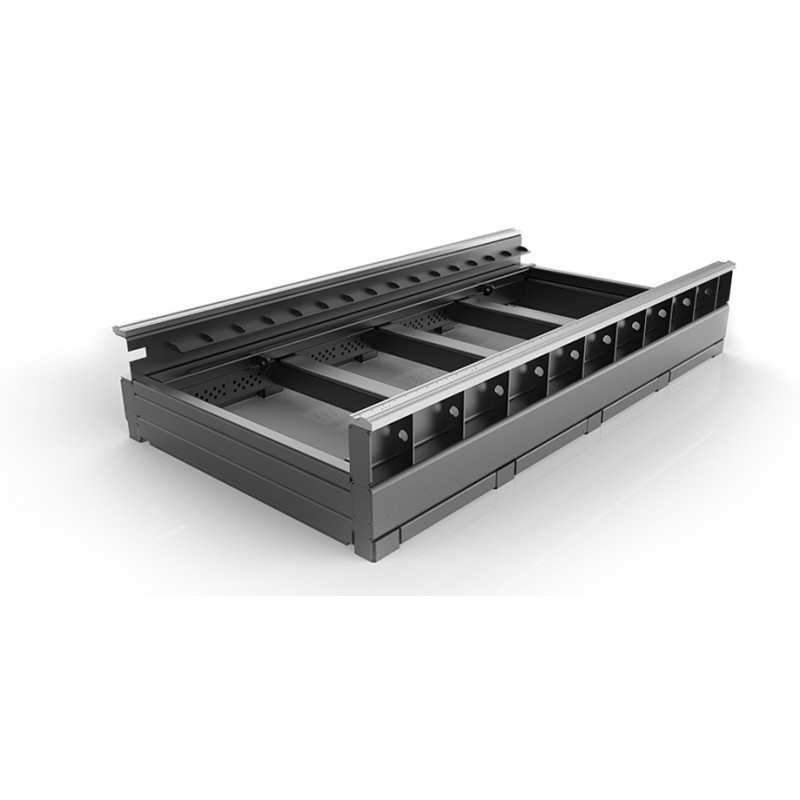

La struttura del basamento presenta una struttura interna simile a un nido d'ape, realizzata con numerosi tubi rettangolari saldati. All'interno dei tubi sono collocati irrigidimenti che aumentano la resistenza del basamento, oltre ad aumentare la rigidità e la stabilità della guida per prevenire efficacemente la sua deformazione. Elevata resistenza, stabilità e resistenza alla trazione garantiscono 20 anni di utilizzo senza deformazioni.
Le macchine da taglio laser con azionamenti lineari consentono il taglio rapido ed efficiente di qualsiasi forma da fogli di lamiera. Velocità e accelerazioni eccezionalmente elevate, senza limitazione dello slancio, unite a sistemi di misura ad alta risoluzione, consentono di raggiungere un'efficienza e una precisione di taglio eccezionali.
Il motore lineare è un motore elettrico che converte direttamente l'energia elettrica in energia meccanica di moto lineare. I principali vantaggi derivanti dalla tecnologia dei motori lineari sono la minimizzazione dell'attrito, l'assenza di giochi, l'assenza di trasmissioni che generano perdite di energia e l'assenza di errori di posizionamento. Dal punto di vista dell'efficienza, la caratteristica più importante dei motori lineari è la possibilità di raggiungere una grande dinamica di lavoro.
L'installazione di motori lineari su tutti gli assi garantisce il mantenimento dei parametri di lavoro per tutto il periodo di utilizzo della macchina. Questi azionamenti non si usurano e non richiedono manutenzione – sono affidabili.
| LF4020GH | LF6025GH | |
| AREA DI LAVORO | 4000x2000mm | 6000x2500mm |
| POTENZA | 20000W | |
| PRECISIONE | ±0.02 mm/m | |
| VELOCITÀ MASSIMA | 200 m/min | |
| ACCELERAZIONE MASSIMA | 4G | |
| ALIMENTAZIONE | 400V 50Hz | |
| DIMENSIONI | 11475x2574x5169 | 14937x3952x2287 |
I parametri reali possono variare a seconda delle condizioni tecniche e dei materiali utilizzati.
