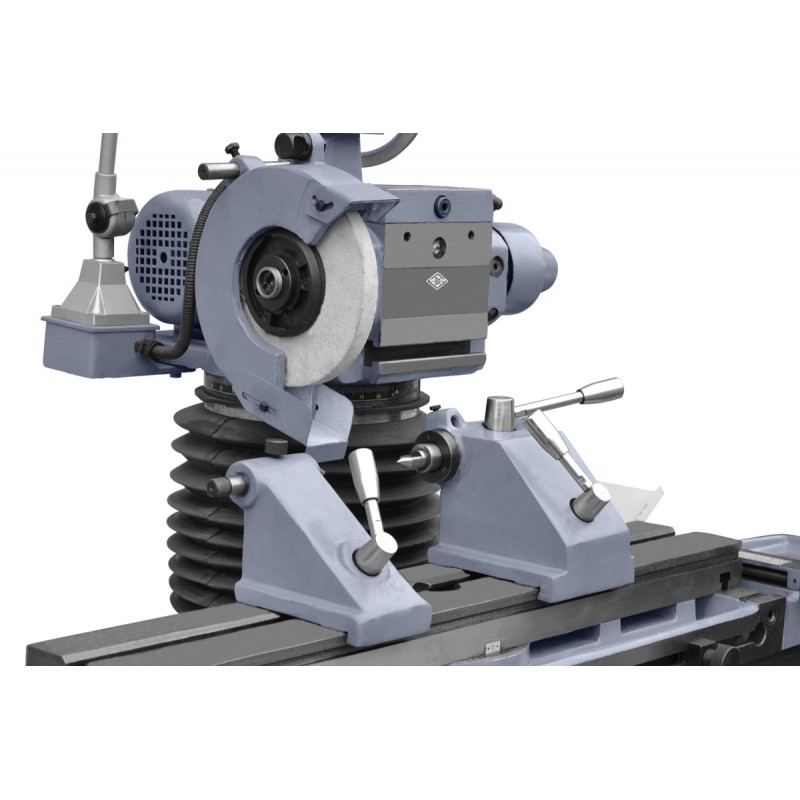

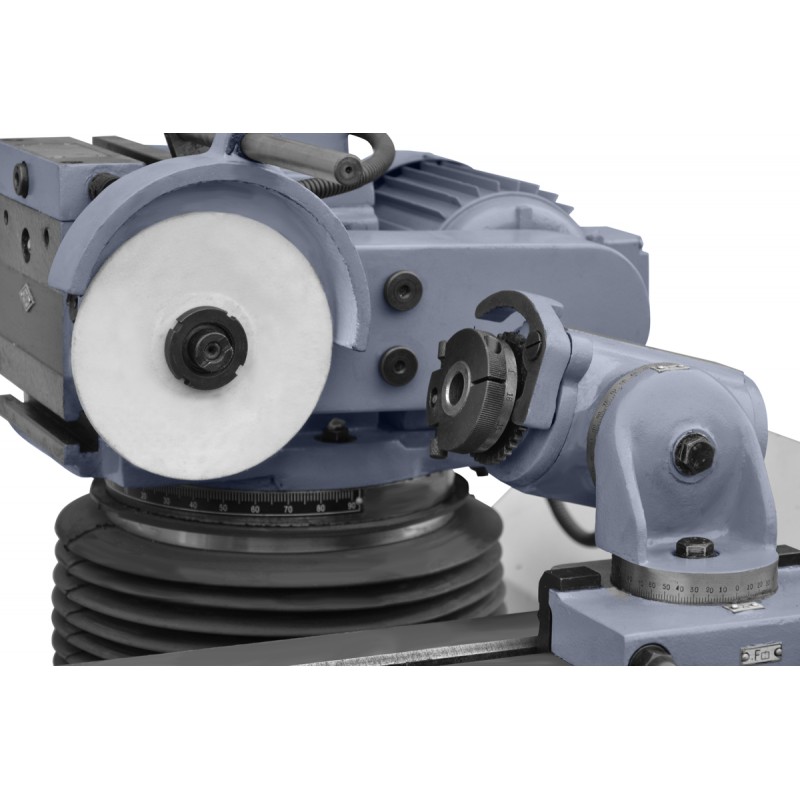

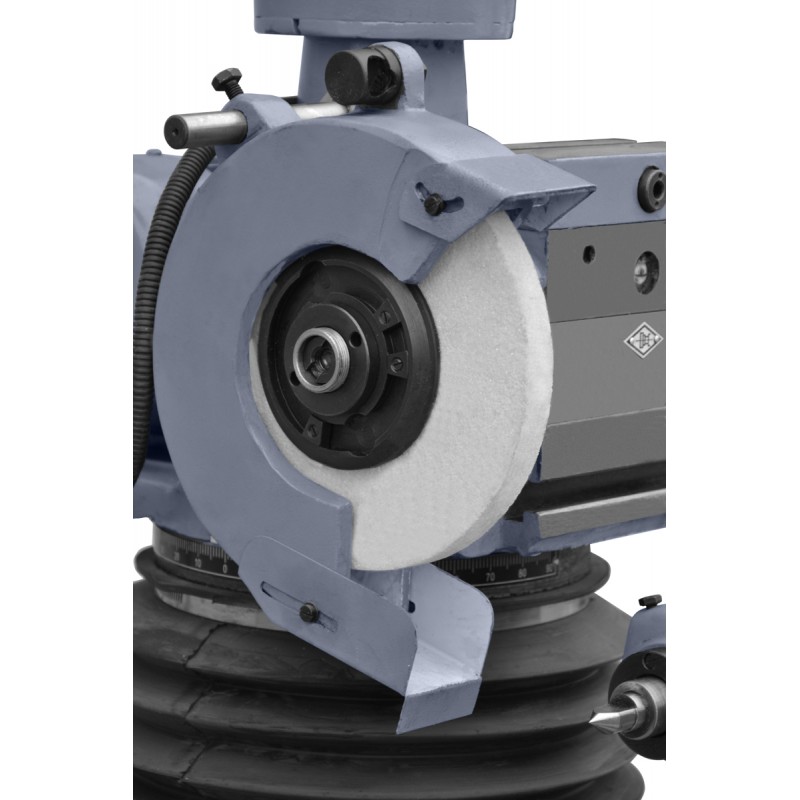

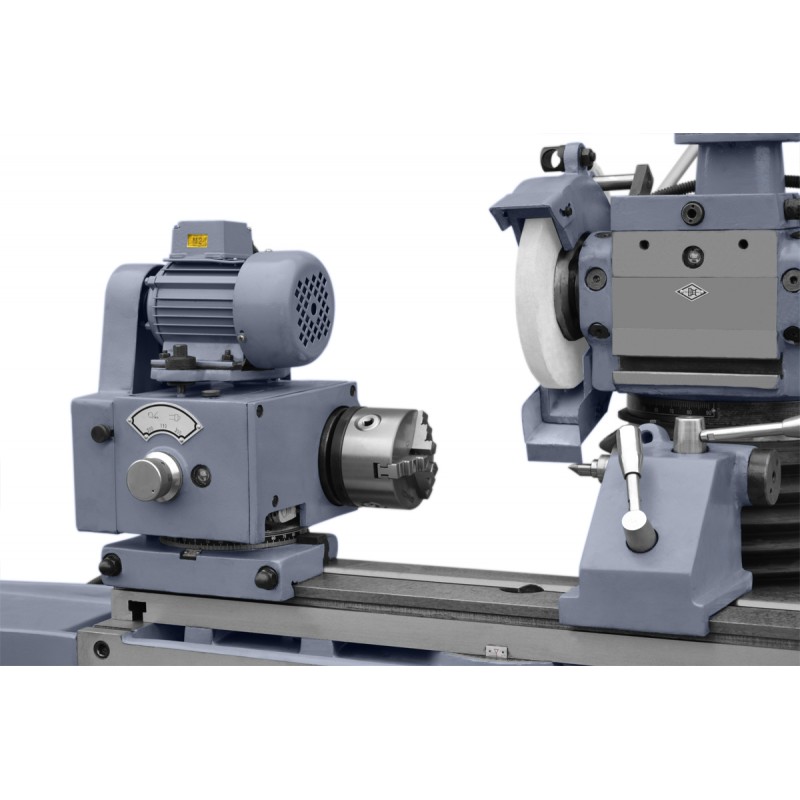

Rettificatrice universale con un ampio campo di applicazioni: dalla rettifica di alberi e fori, alla rettifica di coni, superfici piane e alla rettifica (affilatura) di utensili. I vantaggi della macchina includono una struttura robusta (1300 kg), cuscinetto della testa portamandrino a tre punti, avanzamento idraulico automatico e una ricca dotazione standard.
Parametri tecnici |
|
| Diametro massimo del pezzo |
Ø200 mm |
| Lunghezza massima del pezzo |
500 mm |
| Dimensioni di rettifica esterna |
Ø5 - 50 x 400 mm |
|
Dimensioni di rettifica interna |
Ø10-50 x 75 mm |
|
Dimensioni rettifica utensili |
200 x 500 mm |
|
Dimensioni di rettifica piana |
100 x 50 mm |
|
Peso del pezzo |
10 kg |
|
Cono della testa portapezzo |
MK2 |
|
Velocità di rotazione del mandrino di lavoro |
110 / 200 / 300 giri/min |
|
Campo di inclinazione della testa portapezzo |
±90° |
|
Diametro di serraggio |
100 mm |
|
Corsa verticale della testa portapezzo (manuale) |
200 mm |
|
Corsa trasversale della testa portapezzo (manuale) |
200 mm |
|
Divisione scala regolazione altezza |
0.01 mm |
|
Regolazione altezza per giro manopola |
1 mm |
|
Scala corsa trasversale fine/sgrossatura |
0.0002 / 0.0005 mm |
|
Scala trasversale per ogni giro manopola |
1 / 4 mm |
|
Campo di inclinazione (piano orizzontale) del mandrino di rettifica |
±90° |
| Velocità mandrino di rettifica |
2950 giri/min |
|
Dimensioni massime mola (diametro x larghezza x foro) |
Ø200 x 20 x Ø75 mm |
|
Velocità del mandrino interno di rettifica |
16000 giri/min |
|
Profondità di rettifica |
Ø25 x 20 x Ø6 mm / Ø10 x 10 x Ø3 mm |
|
Corsa longitudinale massima del tavolo |
480 mm |
|
Velocità avanzamento longitudinale tavolo (idraulico) |
0.1-6 m/min |
|
Campo di inclinazione del tavolo |
+45° - -30° |
|
Cono contropunta |
MK2 |
| Spostamento canotto |
14 mm |
|
Potenza totale installata |
2.525 kW |
|
Potenza mole |
1.1 kW |
|
Dimensioni complessive |
1520 x 1142 x 1338 mm |
|
Peso |
1350 kg |
