Come scavare una trincea per un cavo elettrico?

La posa di un impianto elettrico nel terreno richiede non solo il cavo corretto e adeguate protezioni, ma anche una preparazione corretta del tracciato. La trincea per il cavo elettrico deve avere larghezza, profondità e percorso adeguati, mentre il metodo di scavo deve essere adattato al terreno, alla lunghezza dell'installazione e ai requisiti tecnici del progetto.

Per brevi tratti su una proprietà privata possono essere sufficienti utensili manuali. Quando invece bisogna preparare decine o centinaia di metri di trincea stretta, il lavoro manuale diventa molto lento. In questi casi sono utili le macchine per lavori di scavo, in particolare quelle progettate per trincee lunghe e relativamente strette.

Da cosa dipende il metodo di scavo?

Prima di iniziare è necessario definire accuratamente il percorso dell'installazione. Contano soprattutto tipo di terreno, lunghezza del tracciato, percorso previsto e profondità richiesta dal progetto e dai requisiti tecnici applicabili.

Non esiste una sola profondità universale valida per tutte le installazioni elettriche. I requisiti possono variare in funzione del tipo di cavo, della tensione, del luogo di posa, della protezione meccanica, delle condizioni locali e della documentazione tecnica. Prima di scavare è quindi necessario fare riferimento al progetto, alle indicazioni del produttore e alle norme o regolamenti applicabili.

Anche il terreno è importante. Terra da giardino, argilla e terreni moderatamente compattati sono generalmente più facili da lavorare rispetto a terreni molto duri, pietrosi o attraversati da numerose radici. Queste condizioni influenzano la velocità di lavoro, l'usura e la scelta della macchina.

Prima di iniziare bisogna inoltre verificare la presenza di impianti esistenti. Cavi elettrici, acqua, fognature, gas, fibra ottica, telecomunicazioni e irrigazione possono attraversare il percorso previsto.

Come scavare una trincea per un cavo?

Il metodo dipende principalmente dalla lunghezza e dal terreno. Per un breve tratto possono essere utilizzati pala, vanga e piccone. Il metodo è semplice, ma richiede molto tempo quando occorre mantenere dimensioni uniformi su distanze maggiori.

Prima di iniziare è consigliabile segnare chiaramente il tracciato mediante corda, vernice o altri sistemi di marcatura. Ciò aiuta a controllare la direzione durante lo scavo.

Una sequenza tipica comprende:

• definizione del tracciato,
• verifica degli impianti interrati esistenti,
• rimozione degli ostacoli superficiali,
• esecuzione della trincea secondo il progetto,
• preparazione del fondo,
• posa del cavo secondo i requisiti tecnici,
• realizzazione delle protezioni e segnalazioni previste,
• riempimento e compattazione corretta del terreno.

Il fondo dovrebbe essere uniforme e privo di pietre taglienti o elementi che potrebbero danneggiare il cavo. Se il progetto prevede un letto di sabbia o altra protezione, deve essere realizzato secondo la documentazione.

Anche il terreno scavato deve essere gestito correttamente. Se verrà riutilizzato per il riempimento, è preferibile non contaminarlo con macerie, grosse pietre o altri rifiuti.

Scavo manuale o meccanico?

Lo scavo manuale è adatto a tratti brevi, accesso limitato o zone con molte infrastrutture interrate. Permette un lavoro più prudente, ma su lunghe distanze è lento e faticoso.

Su percorsi lunghi la meccanizzazione è spesso molto più efficiente. Una macchina adeguata realizza una trincea stretta più rapidamente e limita la quantità di terra asportata.

Lo scavo meccanizzato è utile per:

• cavi elettrici,
• telecomunicazioni e fibra ottica,
• illuminazione esterna,
• sistemi di videosorveglianza e automazione,
• irrigazione e impianti da giardino,
• condutture tecniche in aree industriali,
• lunghe trincee lineari relativamente strette.

Scavafossi a catena per trincee strette

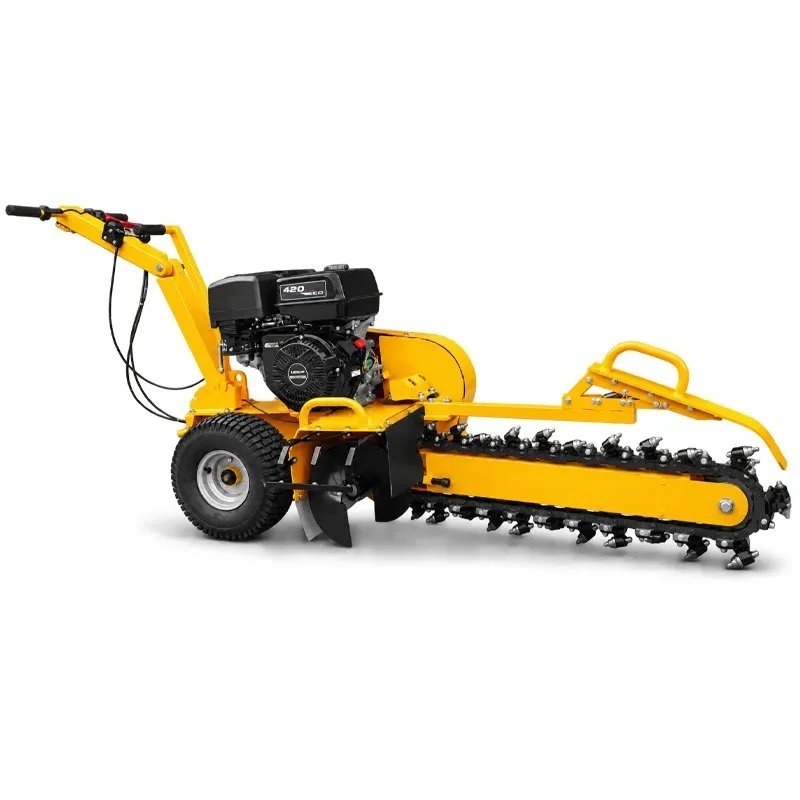

Per trincee lunghe e strette risultano particolarmente interessanti gli scavafossi a catena. La macchina utilizza una barra con catena mobile e denti di taglio che penetrano nel terreno, lo distaccano e lo portano all'esterno.

Questo sistema permette di mantenere una larghezza più uniforme rispetto a una benna tradizionale e riduce la quantità di terreno da movimentare e successivamente reimpiegare.

Un esempio è la CORMAK GF1500, che realizza una trincea larga 100 mm con profondità selezionabili di 150, 300, 450 o 600 mm. Questi valori indicano le capacità della macchina e non la profondità obbligatoria di posa di uno specifico cavo.

Per scegliere correttamente bisogna considerare profondità e larghezza di lavoro, catena, denti, condizioni del terreno e ricambi. Per approfondire è disponibile l'articolo „Scavatrice a catena – a cosa serve e quando conviene sceglierla?”.

Come scavare rapidamente una trincea?

Con decine o centinaia di metri di percorso la produttività diventa fondamentale. Il principale risparmio di tempo deriva dalla riduzione del lavoro manuale e dalla possibilità di mantenere una geometria abbastanza uniforme.

Uno scavafossi può procedere continuamente lungo il tracciato. La catena rompe il terreno e lo porta contemporaneamente fuori dalla trincea.

La produttività reale dipende comunque dalle condizioni. Pietre, radici, terreno molto duro, pendenze e ostacoli rallentano il lavoro e aumentano l'usura.

La preparazione del cantiere è altrettanto importante: tracciato già segnato, ostacoli rimossi, accesso libero e zona di deposito del terreno definita possono ridurre sensibilmente i tempi.

Sicurezza e impianti interrati esistenti

Prima di scavare è fondamentale verificare la presenza di infrastrutture interrate. Danneggiare un cavo elettrico, una tubazione del gas, dell'acqua o una fibra ottica può creare pericoli seri e costi elevati.

La documentazione disponibile deve essere controllata e, se necessario, la posizione degli impianti deve essere verificata sul posto con sistemi di localizzazione adeguati. Vicino a condutture note può essere necessario procedere manualmente con particolare cautela.

Durante l'utilizzo dello scavafossi bisogna rispettare le istruzioni del produttore e mantenere una zona di sicurezza. Mani e indumenti devono restare lontani dalla catena in movimento e le persone non coinvolte devono mantenersi a distanza.

L'impianto elettrico vero e proprio deve essere eseguito secondo progetto da personale adeguatamente qualificato. Lo scavo è soltanto una parte dell'investimento e non sostituisce il corretto dimensionamento del cavo, le protezioni elettriche o il collaudo.

Costo dello scavo

Il costo non dipende soltanto dalla lunghezza. Devono essere considerati terreno, profondità, larghezza, accesso, trasporto della macchina, tempo dell'operatore, preparazione, riempimento e ripristino finale.

Per tratti molto brevi il lavoro manuale può essere economicamente conveniente perché elimina trasporto e preparazione della macchina. Con l'aumento della lunghezza crescono però rapidamente le ore di lavoro necessarie.

Su tracciati lunghi lo scavafossi può ridurre sia il tempo sia il volume di terreno movimentato. Una trincea più stretta comporta meno materiale da scavare, accumulare e riposizionare.

Il confronto economico dovrebbe quindi riguardare l'intero processo e non soltanto il costo orario della macchina. Manodopera, materiale scavato, riempimento e ripristino della superficie possono incidere in misura significativa.

Conclusioni

Come scavare una trincea per un cavo elettrico? Su brevi tratti possono bastare utensili manuali. Per lunghe distanze, uno scavafossi a catena è generalmente molto più produttivo.

Profondità, larghezza e preparazione della trincea devono sempre derivare dal progetto, dalle condizioni del terreno e dai requisiti tecnici applicabili. I parametri della macchina non sostituiscono tali requisiti.

Prima di iniziare è fondamentale definire il percorso e verificare gli impianti interrati esistenti. Un metodo correttamente scelto accelera il lavoro e riduce quantità di terreno, ripristino e interferenze con l'area circostante.
