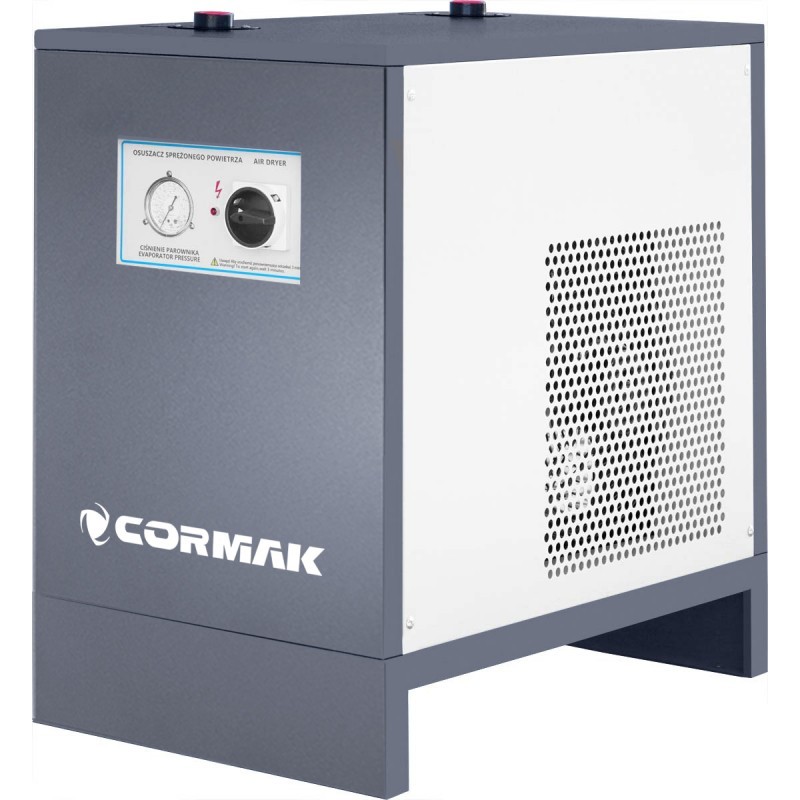

Come scegliere un essiccatore a refrigerazione adatto al compressore?

Come scegliere un essiccatore a refrigerazione adatto al compressore?

L'aria compressa è indispensabile nelle officine, nelle carrozzerie, negli stabilimenti produttivi e nei servizi di manutenzione. Alimenta utensili pneumatici, cilindri, valvole, sabbiatrici e numerosi sistemi automatici. Per garantire un funzionamento affidabile non bastano la pressione corretta e un buon compressore: occorre anche controllare la qualità dell'aria e rimuovere efficacemente l'umidità.

L'aria compressa è un fluido di lavoro fondamentale nelle officine, nelle carrozzerie, negli stabilimenti produttivi e nei centri di assistenza. Alimenta utensili pneumatici, cilindri, valvole, sabbiatrici e molti dispositivi di automazione. Per garantire l'affidabilità dell'impianto, non basta disporre della pressione corretta: è necessaria anche una qualità dell'aria adeguata.

Il problema più frequente è l'umidità. L'aria aspirata dal compressore contiene vapore acqueo che può trasformarsi in condensa dopo la compressione e il raffreddamento. L'acqua si accumula nel serbatoio, nei tubi, nei filtri e nelle apparecchiature collegate, causando corrosione, riduzione delle prestazioni e malfunzionamenti degli utensili.

Per questo un essiccatore frigorifero per compressore è un componente importante del sistema di trattamento dell'aria. Un dispositivo dimensionato correttamente riduce l'umidità, protegge le macchine e contribuisce alla ripetibilità dei processi produttivi. La scelta deve però basarsi su diversi parametri tecnici, non soltanto sul prezzo.

Perché l'umidità nell'aria compressa è un problema?

L'aria atmosferica contiene sempre una certa quantità di vapore acqueo. Quando il compressore ne aumenta la pressione, la temperatura dell'aria sale. Dopo essere uscita dal compressore, l'aria si raffredda gradualmente e l'umidità in eccesso inizia a condensare.

La condensa non rimane necessariamente nel serbatoio. Può essere trasportata dal flusso d'aria e accumularsi nei punti più freddi dell'impianto. Tubazioni lunghe, pendenze realizzate in modo scorretto e forti differenze di temperatura aumentano il rischio.

Negli impianti pneumatici l'acqua accelera la corrosione delle parti metalliche. Può rimuovere i lubrificanti da utensili, guarnizioni e cilindri. Col tempo possono verificarsi blocchi delle valvole, funzionamento irregolare delle apparecchiature e interventi di manutenzione più frequenti.

L'umidità è particolarmente pericolosa nei reparti di verniciatura. Anche piccole quantità d'acqua possono provocare bolle, opacizzazione delle superfici e scarsa adesione della vernice. Nella sabbiatura, l'aria umida può ostacolare il flusso dell'abrasivo e rendere meno uniforme il lavoro.

Quando è necessario un essiccatore?

Un essiccatore d'aria compressa è consigliabile quando il compressore funziona quotidianamente o alimenta più postazioni contemporaneamente. All'aumentare del consumo d'aria cresce anche la quantità potenziale di umidità che entra nell'impianto. In queste condizioni il solo serbatoio, uno scaricatore di condensa e un filtro semplice spesso non sono sufficienti.

L'essiccatore è particolarmente raccomandato per verniciatura a spruzzo, lavorazioni CNC, sabbiatura, confezionamento e automazione. È utile anche nelle officine automobilistiche e nelle aziende che impiegano regolarmente smerigliatrici, avvitatori a impulsi, sollevatori pneumatici o postazioni di assemblaggio.

Un segnale d'allarme è la grande quantità di acqua scaricata dal serbatoio del compressore. Occorre intervenire anche quando compare condensa nei filtri, gli utensili arrugginiscono oppure gli operatori notano un funzionamento instabile. Questi sintomi indicano spesso la necessità di migliorare il trattamento dell'aria.

Gli essiccatori frigoriferi sono tra le soluzioni più utilizzate nelle normali applicazioni industriali. Garantiscono un livello di essiccazione adeguato in officine e capannoni riscaldati, senza ricorrere alla tecnologia ad adsorbimento, generalmente più costosa. I modelli disponibili si trovano nella categoria essiccatori frigoriferi CORMAK.

Come funziona un essiccatore frigorifero?

Un essiccatore frigorifero raffredda l'aria compressa per separarne l'umidità. All'interno del dispositivo, l'aria attraversa uno scambiatore di calore. La temperatura diminuisce e il vapore acqueo si trasforma in condensa.

L'acqua viene separata e scaricata dal sistema. Il raffreddamento è assicurato da un refrigerante che circola in un circuito chiuso. Successivamente l'aria essiccata viene inviata alla rete pneumatica.

In sostanza, l'essiccatore raffredda l'aria, provoca la condensazione dell'acqua e la rimuove. In condizioni tipiche, un essiccatore frigorifero permette di raggiungere un punto di rugiada in pressione di circa +3 °C. A parità di pressione, l'umidità non dovrebbe condensare nuovamente finché la temperatura dell'aria rimane superiore a questo valore.

Questo livello di essiccazione è sufficiente per la maggior parte delle officine e per molti processi produttivi. Gli essiccatori frigoriferi non sono però progettati per ottenere aria estremamente secca. Per esigenze più elevate si utilizzano essiccatori ad adsorbimento.

Essiccatore frigorifero o ad adsorbimento?

La scelta dipende soprattutto dal luogo di utilizzo e dal punto di rugiada richiesto. Un essiccatore frigorifero è generalmente indicato per impianti installati in ambienti con temperature positive. È efficiente, semplice da utilizzare e adatto alle esigenze di numerose aziende.

Un essiccatore ad adsorbimento utilizza invece un materiale che trattiene l'umidità. Può così raggiungere punti di rugiada in pressione molto più bassi, ad esempio −20 °C o −40 °C. Questo è importante negli impianti esterni, nelle celle frigorifere e nei settori che richiedono aria particolarmente secca.

Tra gli esempi rientrano alcuni processi dell'industria farmaceutica, elettronica e alimentare. In una normale officina l'acquisto di un essiccatore ad adsorbimento non è generalmente necessario e può comportare maggiori costi energetici e di manutenzione senza vantaggi concreti.

Come scegliere la portata dell'essiccatore?

Il parametro principale è la portata dell'essiccatore. Deve essere confrontata con la portata effettiva del compressore, ossia la quantità d'aria realmente fornita all'impianto. La potenza del motore non basta, perché due compressori con potenze simili possono avere portate differenti.

L'essiccatore deve essere dimensionato almeno per il flusso massimo che lo attraverserà nelle condizioni effettive di funzionamento, applicando i fattori di correzione del produttore. Spesso è utile prevedere un margine, soprattutto se sono previsti ampliamenti o picchi di consumo. Un essiccatore troppo piccolo può non rimuovere efficacemente l'umidità quando più utenze lavorano contemporaneamente. Un esempio di riferimento è l'essiccatore frigorifero IZBERG N20S.

Bisogna considerare anche la pressione di lavoro, la temperatura dell'aria in ingresso e la temperatura ambiente. I cataloghi indicano spesso la portata per condizioni definite, per esempio 25 °C di temperatura ambiente e 35 °C oppure 40 °C all'ingresso. Con temperature superiori, la capacità effettiva dell'essiccatore può diminuire.

È importante anche il consumo massimo delle macchine collegate. Occorre sommare i fabbisogni delle utenze che possono funzionare simultaneamente, considerando sia le apparecchiature attuali sia gli ampliamenti futuri dell'impianto.

Dove installare l'essiccatore?

L'essiccatore deve essere installato a valle del compressore, dopo un adeguato raffreddamento dell'aria e una prima separazione della condensa. A seconda del progetto, il serbatoio può trovarsi prima o dopo l'essiccatore. Sono importanti un postrefrigeratore, un separatore di condensa e un prefiltro quando le condizioni lo richiedono. Questi componenti proteggono l'apparecchio da acqua, olio e particelle solide. Le soluzioni integrate sono disponibili fra i compressori a vite con essiccatore.

A valle dell'essiccatore è possibile montare un filtro fine aggiuntivo. Nelle verniciature o nelle lavorazioni di precisione il filtro deve essere adeguato al tipo di contaminanti. L'essiccatore elimina l'umidità, ma non sostituisce la filtrazione di olio e polvere. Ulteriori indicazioni si trovano nella guida come scegliere i filtri per compressore.

È indispensabile scaricare correttamente la condensa. Bisogna controllare regolarmente gli scarichi e lo stato dei filtri. Uno scarico bloccato può compromettere l'efficacia dell'intero impianto anche quando l'essiccatore è dimensionato correttamente.

Errori più comuni nella scelta dell'essiccatore

Un errore frequente è scegliere l'essiccatore senza un margine di portata. I problemi emergono quando l'azienda collega altri macchinari o aumenta i turni di lavoro. Un secondo errore è ignorare la temperatura dell'aria compressa e le condizioni ambientali.

Non conviene rinunciare ai prefiltri quando sono richiesti dal costruttore o dal livello di contaminazione. Olio e particelle solide possono peggiorare il funzionamento e ridurre la durata dell'impianto. È importante garantire anche un'adeguata ventilazione, perché l'apparecchio deve disperdere il calore prodotto.

Un altro errore consiste nel considerare l'essiccatore un sostituto dell'intero sistema di trattamento dell'aria. Un impianto affidabile comprende un compressore adatto, un serbatoio, scarichi della condensa, filtri, essiccatore e manutenzione regolare. Per diverse capacità si possono consultare i serbatoi per compressori.

Conclusioni

Un essiccatore frigorifero per compressore contribuisce a mantenere la qualità dell'aria compressa e a ridurre il rischio di corrosione, guasti e difetti produttivi. È particolarmente adatto alle officine e agli stabilimenti riscaldati nei quali non è richiesto un punto di rugiada estremamente basso.

Prima dell'acquisto occorre confrontare la portata effettiva del compressore, la pressione di lavoro, le temperature operative e le esigenze delle utenze. Un essiccatore dimensionato correttamente, con filtri adeguati e un sistema efficiente di scarico della condensa, protegge la rete pneumatica e aiuta a evitare fermi costosi.
