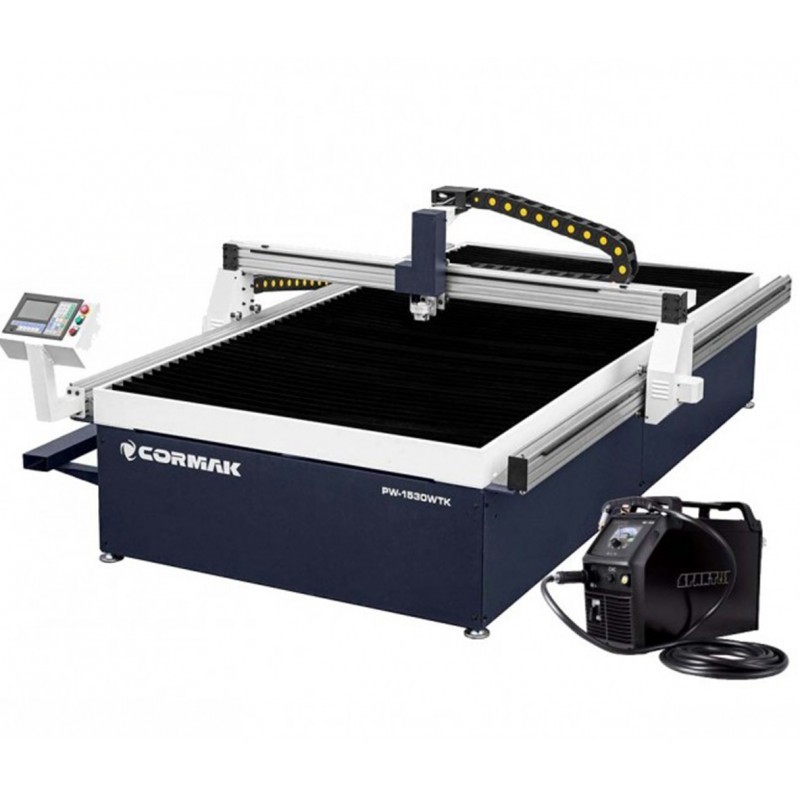

Il taglio al plasma CNC consente di realizzare rapidamente pezzi da materiali conduttori di corrente, come l’acciaio da costruzione, l’acciaio inossidabile o l’alluminio. Tuttavia, il risultato finale non dipende solo dalla sorgente del plasma, dalla velocità di avanzamento e dalla qualità dei gas. Altrettanto importante è la corretta distanza tra la torcia e la lamiera.
Il taglio al plasma CNC consente di realizzare rapidamente pezzi da materiali conduttori di corrente, quali l'acciaio da costruzione, l'acciaio inossidabile o l'alluminio. Tuttavia, il risultato finale non dipende solo dalla sorgente del plasma, dalla velocità di avanzamento e dalla qualità dei gas. Altrettanto importante è la corretta distanza della torcia dalla lamiera.
A garantire il mantenimento di questa distanza durante il taglio è il THC, ovvero il Torch Height Control, il sistema di controllo automatico dell’altezza della torcia. Un sistema ben configurato contribuisce a limitare l’influenza delle ondulazioni della lamiera, a stabilizzare le condizioni di taglio e a ridurre il rischio di usura prematura delle parti soggette a usura.
Che cos’è il THC in una taglierina al plasma CNC?
Il THC è un sistema di controllo dell’asse Z che corregge automaticamente l’altezza della torcia rispetto al materiale durante il taglio. In molti sistemi, il controller sfrutta la relazione tra la tensione dell’arco e la lunghezza dell’arco al plasma. Quando cambia la distanza effettiva tra la torcia e la lamiera, cambia anche la tensione dell’arco e il sistema può alzare o abbassare la torcia di conseguenza.
Ciò non significa che ogni dispositivo THC funzioni allo stesso modo. Il metodo di misurazione, gli algoritmi di correzione, la reazione agli angoli, la gestione della perforazione e le funzioni di sicurezza dipendono dal controllore CNC, dalla sorgente al plasma, dalla torcia e dalla configurazione della macchina. I parametri devono sempre essere verificati nelle tabelle di taglio e nella documentazione del sistema specifico.
Il compito principale del THC è mantenere l’altezza di taglio entro i limiti richiesti dalla tecnologia. Ciò contribuisce a preservare la corretta geometria dell’arco, la stabilità del processo e la ripetibilità dei pezzi su tutta la lamiera.
THC e IHS: due diverse fasi di controllo dell’altezza
In pratica, spesso si confondono i concetti di THC e di rilevamento della superficie del materiale, ma si tratta di funzioni distinte. Il THC è responsabile principalmente della correzione dell’altezza durante il taglio. La determinazione della posizione della superficie della lamiera prima dell’inizio della perforazione viene solitamente effettuata dall’IHS, ovvero dall’Initial Height Sensing.
L’IHS può funzionare, ad esempio, tramite un sensore di distanza, un sensore meccanico o un altro metodo di misurazione previsto dal produttore. Una volta rilevata la superficie, il controller stabilisce un punto di riferimento, solleva il bruciatore all’altezza di perforazione e, una volta eseguita la perforazione, passa all’altezza di taglio effettiva. Solo a quel punto la regolazione del THC può subentrare nella correzione continua della distanza.
La separazione di queste fasi è importante. L’altezza di perforazione, l’altezza di taglio e l’altezza di scorrimento non sono lo stesso parametro. Ciascuno di essi deve essere selezionato in base alla tabella tecnologica relativa al materiale, al suo spessore, all’intensità di corrente, al tipo di gas e ai materiali di consumo.
Perché l’altezza del bruciatore influisce sulla qualità del taglio?
La distanza del bruciatore dal materiale influisce sulla concentrazione dell’arco, sulla larghezza della fessura di taglio, sull’angolo dei bordi, sulla quantità di scorie o bave e sulla qualità dei fori. L’altezza del bruciatore influisce anche sulla durata dell’ugello, dell’elettrodo e del rivestimento, specialmente durante la perforazione e il lavoro su lamiere irregolari.
Con parametri correttamente selezionati è possibile ottenere:
- una larghezza della fessura di taglio più ripetibile;
- un bordo più pulito e una minore quantità di scorie;
- un miglior controllo dell’inclinazione del bordo;
- dimensioni del pezzo più precise, tenendo conto della compensazione della fessura;
- un minor rischio di contatto tra il bruciatore e il materiale;
- usura più prevedibile delle parti di consumo.
Il THC da solo non può sostituire una corretta velocità di taglio, un’intensità adeguata, componenti di consumo di buona qualità, un impianto di gas efficiente o una meccanica rigida del tavolo. È uno degli elementi dell’intero processo tecnologico.
Cosa succede quando la torcia è posizionata troppo in alto?
Quando la distanza tra il bruciatore e il materiale è eccessiva, l’arco diventa meno concentrato. Ciò può compromettere il trasferimento di energia alla zona di taglio e alterare la geometria della fessura.
Gli effetti tipici di un bruciatore posizionato troppo in alto sono:
- maggiore smussatura positiva dei bordi;
- una fessura di taglio più ampia;
- minore precisione dimensionale dei pezzi;
- peggioramento della qualità dei fori di piccole dimensioni;
- maggiore rischio di tagli insufficienti in caso di velocità non correttamente impostata;
- maggiore necessità di lavorazione di finitura dopo il taglio.
È importante ricordare che sintomi simili possono derivare anche da un ugello usurato, da un gas inadeguato, da una velocità troppo bassa o da un'intensità scelta in modo errato. La diagnosi dovrebbe sempre tenere conto dell'insieme completo dei parametri.
Cosa succede quando il bruciatore è posizionato troppo in basso?
Una distanza troppo ridotta aumenta il rischio di contatto del bruciatore con il materiale, di schegge o di deformazione della lamiera. Durante la perforazione il rischio è particolarmente elevato, poiché nella zona di taglio si formano metallo fuso e schegge intense.
Le conseguenze possono essere:
- usura accelerata dell’ugello, dell’elettrodo e della protezione;
- danni alla torcia a causa di urti;
- instabilità dell’arco;
- bruciature e maggiore quantità di bave;
- fermi macchina legati alla sostituzione dei componenti di consumo;
- danno al pezzo o interruzione del processo.
L'altezza deve essere regolata secondo le raccomandazioni del produttore della sorgente al plasma e del set di parti soggette a usura. La modifica del materiale, dello spessore, della velocità o dell'intensità può richiedere un aggiornamento delle impostazioni.
Come funziona il sistema THC passo dopo passo?
- Rilevamento della superficie: il sistema IHS determina la posizione della lamiera e il punto di riferimento per l’asse Z.
- Impostazione dell’altezza di perforazione: la torcia si solleva fino a un valore sicuro per l’accensione dell’arco e per limitare l’effetto delle schegge.
- Perforazione del materiale: trascorso il tempo di perforazione impostato, il controllo passa alla fase successiva del programma.
- Passaggio all’altezza di taglio: il bruciatore si posiziona all’altezza richiesta per una conduzione stabile dell’arco.
- Regolazione durante il taglio: il sistema THC analizza il segnale, solitamente la tensione dell’arco, e applica le correzioni sull’asse Z in base alle impostazioni del sistema.
- Passaggio e successiva perforazione: la torcia si solleva all’altezza di passaggio per ridurre il rischio di impigliarsi nel pezzo o negli elementi tagliati.
La sequenza esatta può variare da un sistema all’altro. Pertanto, parametri quali l’altezza di penetrazione, il ritardo di penetrazione, l’altezza di taglio, la tensione dell’arco, il ritardo THC e l’altezza di passaggio devono essere ricavati dai dati tecnologici specifici.
Fori, angoli e perforazione: quando il THC richiede particolare attenzione?
Il THC è molto utile in caso di ondulazioni della lamiera, ma in alcuni tratti del percorso la sua reazione può peggiorare il risultato. Ciò vale in particolare per fori piccoli, angoli acuti, archi corti e aree in cui la macchina rallenta.
Quando la velocità di avanzamento diminuisce, le condizioni della curva cambiano e il controller può interpretare erroneamente la variazione di tensione come una variazione di altezza. A seconda del sistema, in questi casi si ricorre a funzioni quali il blocco del THC, il blocco degli angoli, la funzione anti-dive o il congelamento temporaneo dell’asse Z. Il loro utilizzo deve essere conforme alle capacità del controller e alle raccomandazioni del produttore.
La perforazione è una fase separata del processo. Di solito viene eseguito a un’altezza maggiore rispetto al taglio vero e proprio, per limitare l’impatto del metallo fuso sulle parti soggette a usura. Dopo la perforazione, la torcia si porta all’altezza di taglio e solo allora inizia la regolazione propria del contorno.
L’influenza del THC sulla qualità e sui costi del taglio
Un sistema di controllo dell’altezza ben configurato può ridurre il numero di pezzi che richiedono ritocchi e migliorare la ripetibilità della produzione. I vantaggi sono particolarmente evidenti nel caso di lamiere di grandi dimensioni, lamiere sottili soggette a ondulazioni, produzione in serie e pezzi con contorni complessi.
Il THC può contribuire a:
- una minore usura delle parti di consumo grazie alla riduzione di distanze errate e collisioni;
- una riduzione delle operazioni aggiuntive di levigatura o sbavatura;
- una qualità più stabile in caso di posizionamento variabile della lamiera;
- un migliore utilizzo del tempo dell’operatore;
- un minor numero di arresti non programmati.
L’effettivo risparmio economico dipende dal tipo di produzione, dalla qualità delle impostazioni, dalle condizioni meccaniche della macchina, dai parametri di taglio e dalla regolarità della manutenzione. Il sistema THC non garantisce automaticamente un bordo perfetto, ma contribuisce a mantenere le condizioni necessarie per ottenerlo.
Come scegliere e configurare un sistema THC?
La scelta del sistema dovrebbe tenere conto della sorgente al plasma, della torcia della macchina, del controllore CNC, dell’azionamento dell’asse Z, del tipo di tavola e della gamma di materiali prevista. I migliori risultati si ottengono con una soluzione completa, in cui tutti i componenti sono compatibili e configurati in base ai dati tecnologici del produttore.
Prima della messa in funzione, verificare:
- se il sistema dispone di un metodo IHS adeguato per le lamiere utilizzate;
- se la sorgente al plasma fornisce il segnale di tensione dell'arco corretto al CNC;
- se l’azionamento dell’asse Z reagisce in modo fluido e senza giochi eccessivi;
- se le impostazioni di altezza, velocità e intensità provengano dalle tabelle di taglio aggiornate;
- se i componenti di consumo siano adeguati al processo in questione e non siano usurati;
- se il programma CAM tiene conto di forature, passaggi, angoli e fori di piccole dimensioni;
- se gli operatori dispongono di una procedura di controllo qualità del primo pezzo.
Taglio senza controllo dell’altezza e con THC – confronto
| Area | Senza correzione attiva dell’altezza | Con THC correttamente regolato |
|---|---|---|
| Ondulazione della lamiera | Il bruciatore è in grado di mantenere una posizione fissa sull'asse Z nonostante le variazioni di livello del materiale | Il sistema può correggere l’altezza durante il taglio in base al segnale dell’arco |
| Ripetibilità dei bordi | Dipende maggiormente dalla planarità del materiale e dalle correzioni manuali | Può risultare più stabile con parametri di processo adeguati |
| Usura dei componenti | Maggiore rischio di lavorare al di fuori della distanza corretta | Può risultare più prevedibile se si limitano le collisioni e gli errori di altezza |
| Piccoli fori e angoli | Richiedono un programma adeguato e impostazioni di movimento appropriate | Richiedono un programma adeguato ed eventualmente il blocco del THC a seconda del sistema |
I sintomi più comuni di un'altezza del bruciatore impostata in modo errato
Se la qualità del taglio varia da un pezzo all’altro o peggiora in diversi punti della lamiera, è opportuno verificare non solo l’altezza del bruciatore, ma anche l’intero processo.
- grande quantità di scorie o bave;
- smussatura irregolare o variabile dei bordi;
- fessura di taglio troppo ampia o irregolare;
- problemi di perforazione;
- rapida usura degli ugelli e degli elettrodi;
- urti del bruciatore contro la lamiera o i pezzi tagliati;
- ondulazione sull’asse Z o movimenti eccessivi della torcia negli angoli.
Prima di modificare i parametri THC, verificare lo stato delle parti soggette a usura, la massa e i cavi, la pressione e la qualità del gas, la velocità di taglio, le impostazioni CAM, lo stato meccanico del tavolo e la planarità del materiale. Gli interventi di manutenzione sugli impianti elettrici e sulla sorgente al plasma devono essere eseguiti da personale autorizzato, in conformità con le istruzioni del produttore.
FAQ – Domande più frequenti
Il THC è necessario in ogni taglierina al plasma CNC?
Non tutte le applicazioni semplici richiedono un controllo avanzato dell’altezza, ma nella produzione in serie, con lamiere di grandi dimensioni, lamiere sottili e quando è richiesta una qualità ripetibile, il THC è un elemento molto prezioso della postazione di lavoro.
Il THC rileva autonomamente la superficie della lamiera?
Nella maggior parte dei casi, il rilevamento della superficie viene effettuato in una fase separata dall’IHS. Il THC è responsabile principalmente della regolazione dell’altezza durante il taglio. L’architettura specifica dipende dal sistema utilizzato.
Il THC migliora la qualità dei fori di piccole dimensioni?
Può aiutare a mantenere l’altezza corretta su tratti rettilinei, ma in presenza di fori piccoli e curve brevi la reazione del THC potrebbe richiedere una limitazione o un blocco temporaneo. Sono fondamentali anche la velocità, l’altezza di taglio, la qualità dei pezzi e la strategia CAM.
Perché il bruciatore si alza o si abbassa negli angoli?
In un angolo la macchina di solito rallenta, il che può modificare la tensione dell’arco. Se il THC interpreta questa variazione come una differenza di altezza, potrebbe correggere inutilmente l’asse Z. Le funzioni di blocco degli angoli o anti-dive, se disponibili nel controller in uso, possono risultare utili.
Riepilogo
Il THC è uno dei sistemi chiave di una taglierina al plasma CNC, poiché aiuta a mantenere la corretta altezza della torcia sopra il materiale durante il taglio. In combinazione con un IHS corretto, tabelle di taglio aggiornate, parti di consumo in buono stato e un programma CAM ben preparato, contribuisce alla stabilità del processo e alla qualità dei bordi.
I risultati migliori si ottengono considerando il controllo dell’altezza come parte integrante dell’intero processo: dalla planarità del materiale e dall’impostazione della perforazione, alla velocità di taglio, fino alla strategia per angoli e fori. Un sistema al plasma CNC configurato in questo modo può ridurre le correzioni, l’usura delle parti e il rischio di fermi macchina imprevisti.
