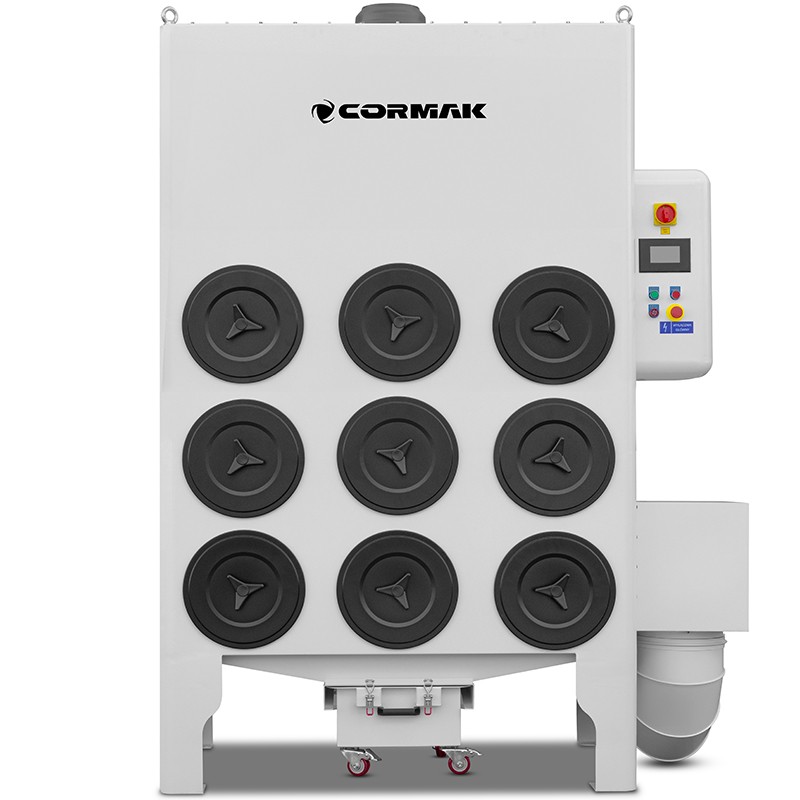

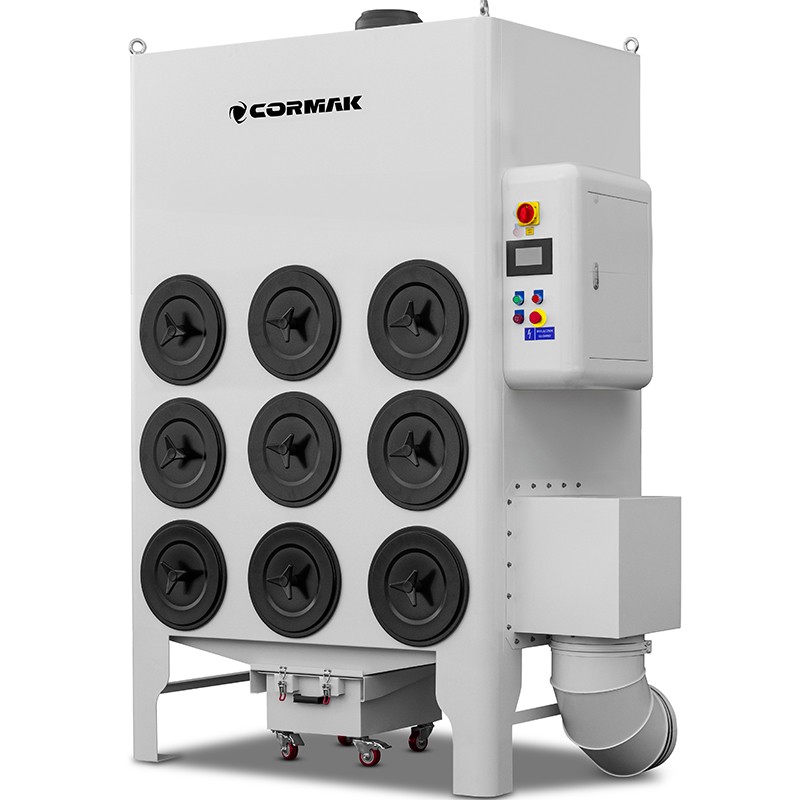

Il sistema di aspirazione e filtrazione CORMAK ODL9K è una soluzione moderna che garantisce condizioni di lavoro sicure per gli operatori e una protezione efficace dei componenti del sistema laser da contaminazioni e danni. La filtrazione al livello del 99.9% rimuove polveri e fumi, garantendo aria pulita sul posto di lavoro.
ODL9K si distingue per il sistema automatico di pulizia dei filtri, il ventilatore efficiente e la struttura compatta e solida, che consente una facile integrazione con diversi sistemi di taglio. Un ulteriore vantaggio è il cassetto ergonomico per le impurità, che consente uno svuotamento rapido e comodo dei residui raccolti.
Una soluzione completa che aumenta la sicurezza, migliora l’efficienza del lavoro e prolunga la durata dei sistemi laser.
Durante la lavorazione laser si generano fumi e polveri nocivi che possono influire negativamente sulla salute dell’operatore, sulla qualità del lavoro e sulla durata delle macchine. Il moderno sistema di aspirazione ODL9K garantisce un'efficace filtrazione delle sostanze inquinanti e la protezione dei componenti più importanti del sistema laser.
L’ODL9K combina la pulizia automatica dei filtri con aria compressa, un ventilatore efficiente che genera un’elevata depressione e una filtrazione al 99,9% per particelle di 0,3 μm grazie all’impiego di filtri adeguati.
Il sistema è dotato di un cassetto raccoglipolvere ergonomico che consente di rimuovere in modo rapido e comodo la polvere accumulata senza necessità di smontaggio. Inoltre, grazie alla struttura modulare, è possibile montare i raccordi di aspirazione sia sul lato sinistro che su quello destro dell’apparecchio, consentendo un adattamento flessibile dell’impianto alla configurazione del capannone di produzione.
ODL6K è una soluzione compatta, efficiente e affidabile per qualsiasi sistema di taglio laser, in grado di aumentare la sicurezza, il comfort e l’efficienza del lavoro.
Le funzioni principali del sistema di aspirazione e filtrazione dei fumi nel processo di lavorazione laser sono:
I principali vantaggi del sistema di aspirazione CORMAK ODL9K:

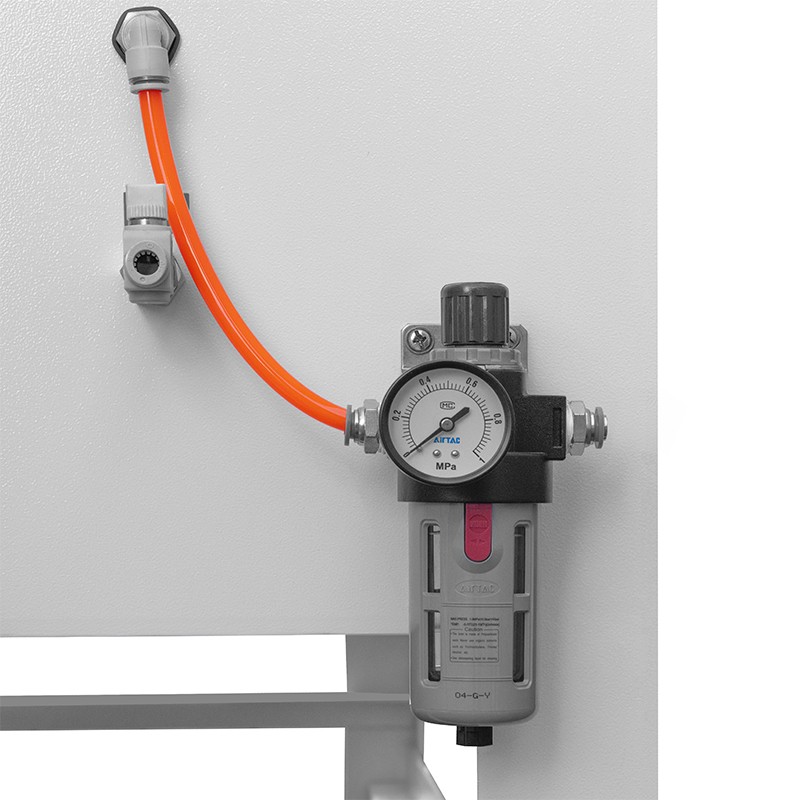

Il sistema di aspirazione è dotato di pulizia automatica del filtro tramite aria compressa. Sotto l’effetto della pressione, il filtro viene “scosso”, il che pulisce efficacemente la cartuccia filtrante e ne prolunga così la durata. In questo modo il sistema mantiene la propria efficienza più a lungo.
L’elemento filtrante utilizzato nel sistema è importato e realizzato con materiale di alta qualità. Il filtro ignifugo di tipo Nano è caratterizzato da un’elevata efficienza di filtrazione, trattenendo oltre il 99,9% delle particelle di dimensioni pari a 0,3 μm.

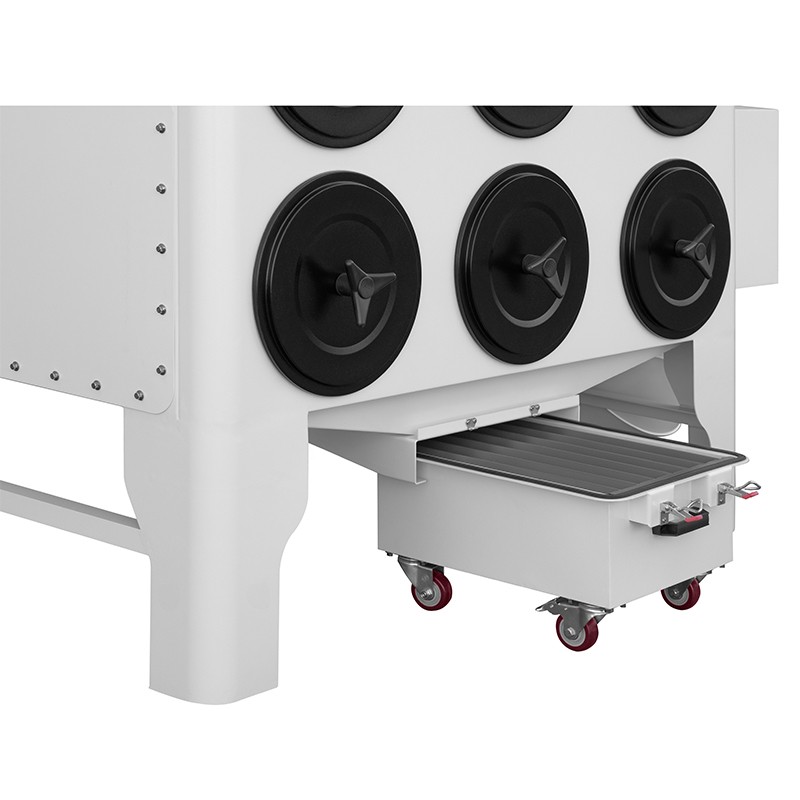

L'ampio cassetto di raccolta della polvere consente di raccogliere e pulire comodamente la polvere, facilitando la manutenzione del sistema.
I motori utilizzati nel sistema sono dotati di protezioni contro il sovraccarico, garantendo così un elevato livello di protezione e un funzionamento senza guasti.
La ventola ad alta efficienza, appositamente progettata, genera un’elevata pressione negativa, consentendo un’efficace rimozione dei fumi laser e garantendo un’elevata portata d’aria.
La capacità di filtrazione complessiva del sistema è di 0,3 μm e l’efficienza supera il 99,9%, a dimostrazione dell’elevata efficacia del sistema di aspirazione nel rimuovere le particelle nocive dall’aria. Inoltre, si caratterizza per una struttura compatta, che ne facilita l’utilizzo e la manutenzione.
| Numero di cartucce filtranti | 9 |
| Portata d’aria | 9000 m³/h |
| Pressione dell'aria | 3000 Pa |
| Efficienza di filtrazione | 99,99% |
| Dimensioni del filtro | 350 x 660 mm |
| Potenza del ventilatore | 11 kW |
| Diametro di ingresso | 350 mm |
| Peso | 736 kg |
| Dimensioni (L x P x A) | 1100 x 1800 x 2820 mm |
