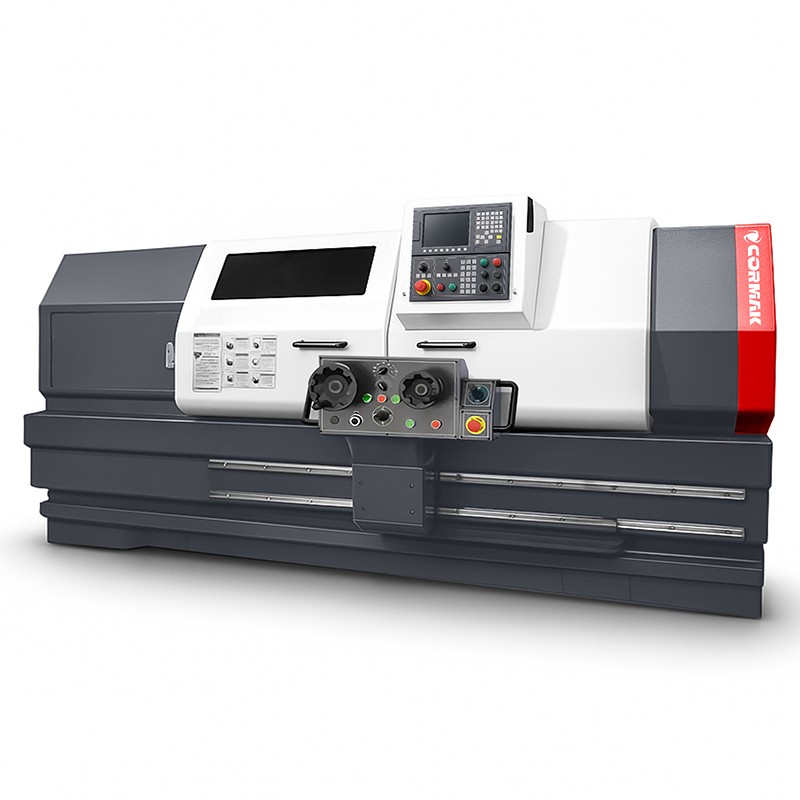

Macchina automatizzata che sostituisce sia i torni convenzionali che quelli a controllo numerico (CNC). Grazie all'impiego del sistema di controllo Sinumerik 808D dell'azienda tedesca Siemens, dotato di un'interfaccia utente semplice e intuitiva, la macchina risulta molto facile da utilizzare.
Charakterystyka maszyny
- manualny przesuw osi Xi Z za pomocą elektronicznych pokręteł
- pół-automatyczne przesunięcie przez zdefiniowanie indywidualnych cykli : toczenie powierzchni stożkowych, gwintowanie
- SINUMERIK 808D: entry-level dla standardowych maszyn CNC
- ręcznie przesuwa osie X i Z za pomącą 2 elektronicznych pokręteł
- dostosowany do użytkownika interfejs cykli do łatwego programowania części – szerokie możliwości programowania cykli toczenia do pełnego programu części
- hartowane indukcyjnie prowadnice
- bardzo dynamiczny napęd wrzeciona głównego dzięki siłownikom
- seryjny uchwyt mocujący 200 mm z regulowaną siłą
- niskoserwisowa eksploatacja maszyny dzięki inteligentnej jednostce smarowania centralnego
- posuw podłużny i poprzeczny za pomocą wysokiej jakości śrub pociągowych
- 6-krotny rewolwer narz. zwiększa stopień automatyzacji i efektywność, oszczędność czasu przy złożonych elementach
Dane techniczne
|
ROZSTAW KŁÓW |
1500 mm |
|
ŚREDNICA TOCZENIA NAD ŁOŻEM |
500 mm |
|
ŚREDNICA TOCZENIA NAD SUPORTEM |
290 mm |
|
SZEROKOŚĆ ŁOŻA |
390 mm |
|
KOŃCÓWKA WRZECIONA |
A2-8 |
|
PRZELOT WRZECIONA |
82 mm |
|
OBROTY WRZECIONA |
35-190, 120-630, 480-2500 obr/min |
|
MAKSYMALNY PRZESUW OSI X/Z |
250/1420 mm |
|
PRZYŚPIESZONY POSUW OSI X/Z |
8/12 m/min |
|
DOKŁADNOŚĆ POZYCJONOWANIA OSI X/Z |
0,024/0,036 mm |
|
ŚREDNICA PINOLI KONIKA |
75 mm |
|
MAKSYMALNY PRZESUW PINOLI KONIKA |
150 mm |
|
STOŻEK PINOLI KONIKA |
MT5 |
|
ROZMIAR NARZĘDZI |
20x20 mm 25x25 mm |
|
MAKSYMALNA ŚREDNICA TOCZENIA NA PŁYCIE (V4) |
500 mm |
|
MAKSYMALNA ŚREDNICA TOCZENIA NA PŁYCIE (H6) |
460 mm |
|
MOC SILNIKA |
7,5 kW |
|
WAGA |
3800 kg |
|
WYMIARY |
3700 x 2100 x 2200 mm |
Dostępne wyposażenie
- sterowanie SINUMERIK 808D w języku polskim
- panel do toczenia ręcznego
- funkcja Teach-In
- napędy servo firmy SIEMENS

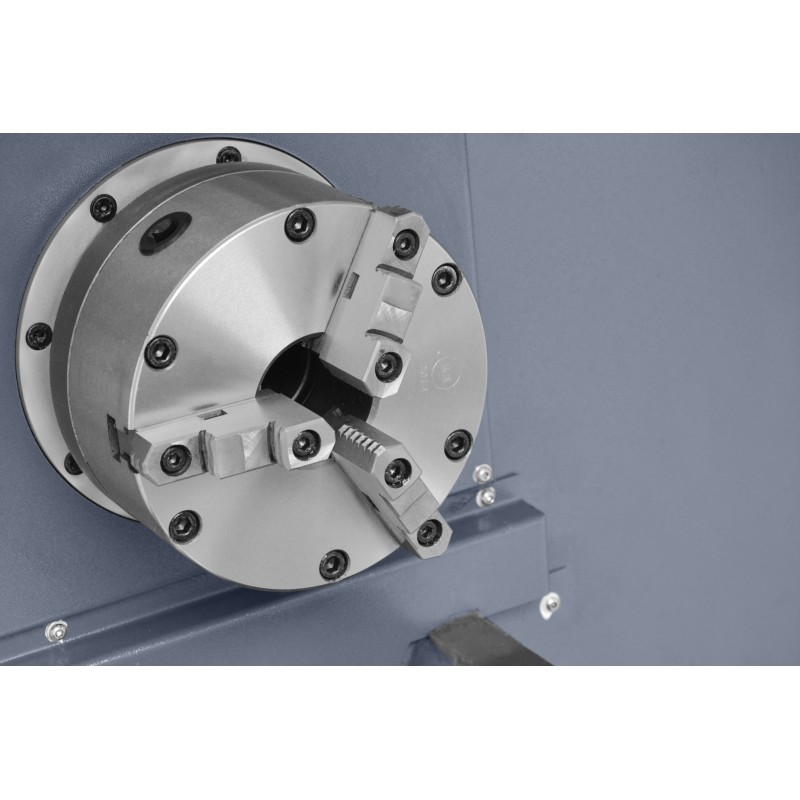

- manualny uchwyt tokarski 3 szczękowy

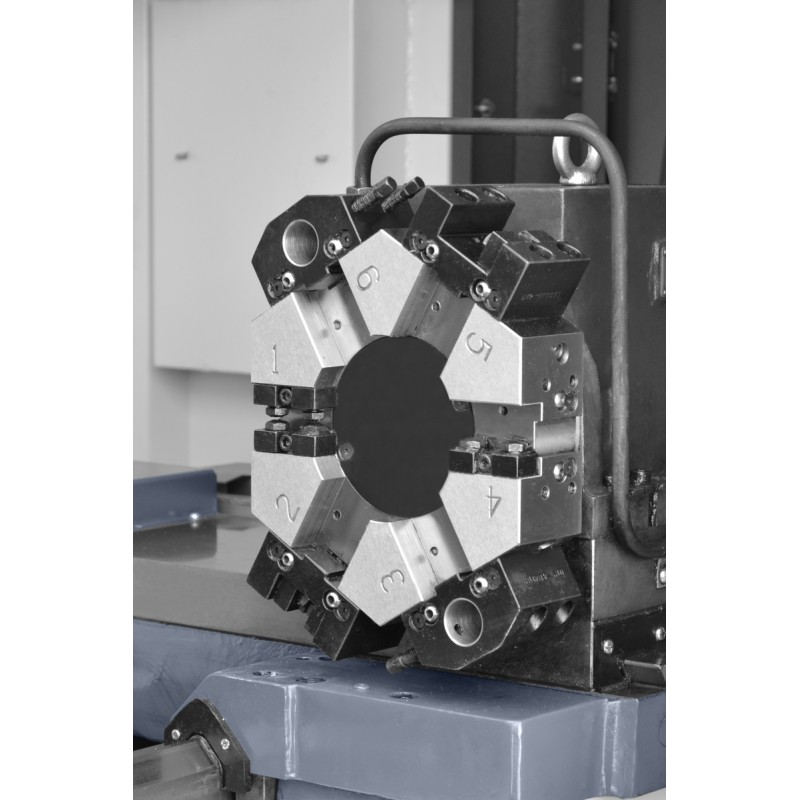

- głowica rewolwerowa 6 pozycyjna
- komplet szczęk miękkich
- konik manualny
- układ chłodzenia
- system automatycznego smarowania przekładni i prowadnic
- oświetlenie halogenowe 24V
- instrukcja obsługi w języku polskim
- deklaracja WE
Wyposażenie opcjonalne
- dostępne sterowania Sinumerik 828, fanuc, GSK
- podtrzymka ruchoma
- podtrzymka stała
- sonda narzędziowa
- transporter wiórów
- dodatkowe szczęki miękkie
- szczęki twarde
- uchwyty tulejkowe
- chwytak obrobionych części
- podajnik pręta
- separator oparów z wnętrza kabiny
- separator zużytego oleju z chłodziwa
- oprawki narzędziowe
- oprogramowanie CAD/CAM
