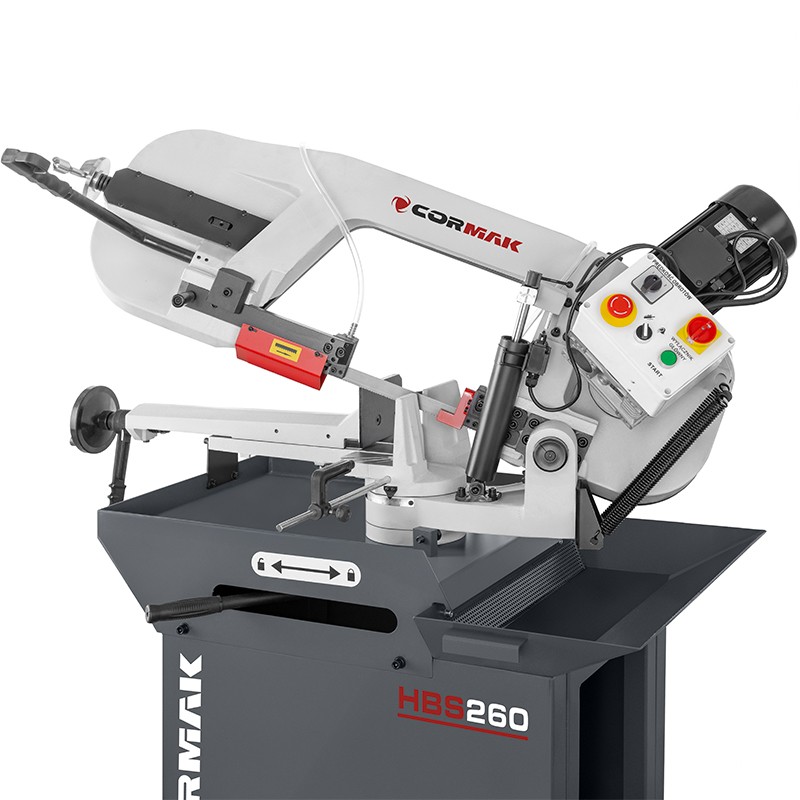

La segatrice a nastro CORMAK HBS260 per il taglio di tubi, profili e barre è ampiamente utilizzata in tutte le officine di carpenteria metallica dove contano precisione, qualità e rapidità di taglio. Il modello è dotato di braccio orientabile 0-60°. La struttura del telaio garantisce un funzionamento preciso e silenzioso. Dispone di vasca trucioli estraibile, che facilita la pulizia!
Segatrice a nastro per metalli, orizzontale con braccio orientabile, consente il taglio nel piano perpendicolare all’asse del materiale tagliato e con qualsiasi angolo nell’intervallo da 0 a 60°. Il materiale da tagliare può essere alimentato manualmente o con qualsiasi dispositivo meccanico, mentre l’avanzamento dell’utensile avviene automaticamente. Le guide del nastro sono dotate di speciali piastre in metallo duro e cuscinetti. Ciò influisce in modo significativo sulla guida del nastro, sulla sua durata, sulla rettilineità, sulla precisione e sulla qualità del taglio. La guida in metallo duro limita in misura molto elevata l’usura della macchina e della lama. La macchina è dotata di una pompa di raffreddamento efficiente con circuito chiuso del refrigerante.

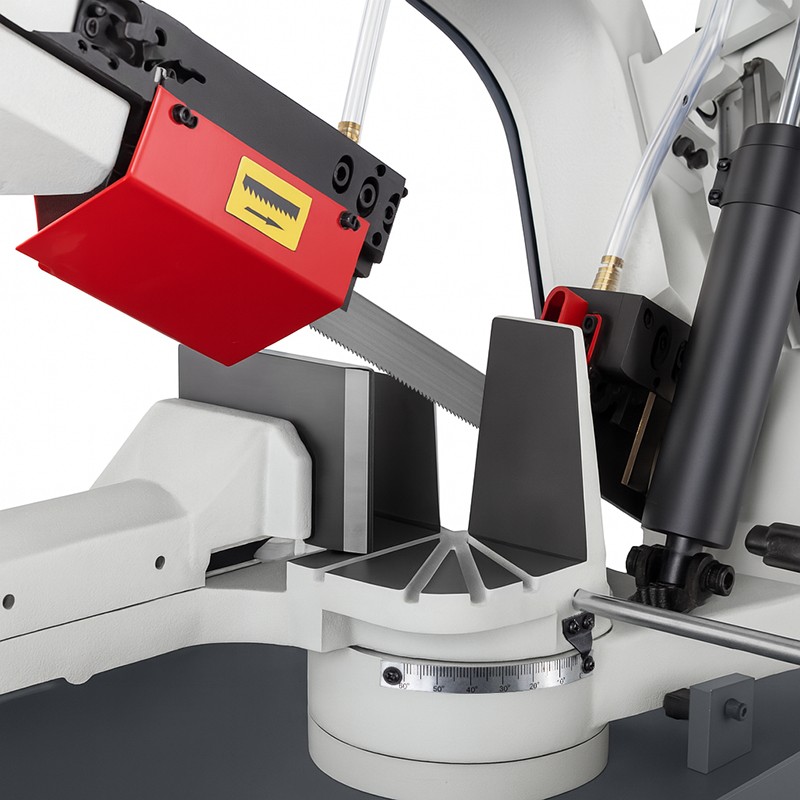

Il braccio della segatrice realizzato in un unico getto di ghisa, insieme all’impiego in questa segatrice di un nastro da taglio con larghezza 27mm, consente di eseguire pienamente tagli in grandi serie sia di profili sia di materiali pieni. La morsa è posizionata su un letto regolabile ed è dotata di bloccaggio rapido. Le guide della lama sono dotate di piastre in metallo duro – carburi sinterizzati e di un sistema di cuscinetti volventi. Sono proprio le GUIDE IN CARBURO SINTERIZZATO a garantire la precisione e la rettilineità del taglio.
La forma della parte superiore della base costituisce una vasca per lo scarico del refrigerante e la raccolta dei trucioli prodotti durante il taglio del materiale. Alla base è fissato un tavolo di lavoro in ghisa con braccio orientabile e quadro di comando su un braccio separato. Nel processo di taglio, il movimento di taglio principale è lo scorrimento del nastro di taglio, mentre l’avanzamento è la discesa del braccio. La velocità di discesa del braccio (velocità di taglio) è regolata tramite cilindro idraulico.

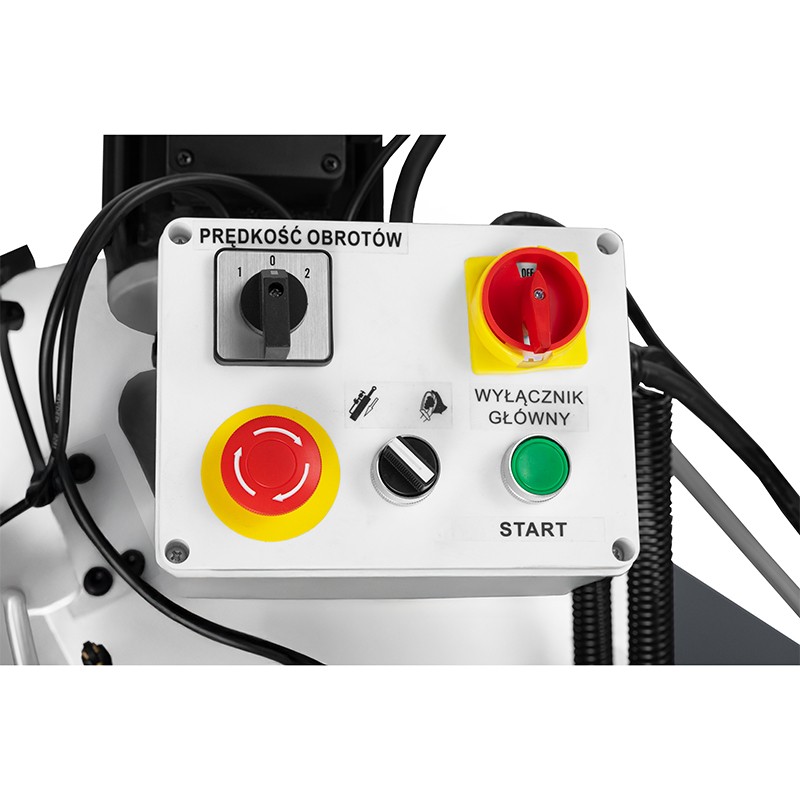

La velocità di avanzamento è regolata sul pannello di comando della segatrice. Sono disponibili due velocità del nastro di taglio: 35 e 70 m/min. Nella posizione inferiore del braccio (dopo il taglio del materiale) l’azionamento del nastro di taglio viene disinserito automaticamente. La sicurezza è garantita dalle protezioni del nastro di taglio e dai microinterruttori che arrestano il funzionamento del motore al termine del ciclo di taglio o all’apertura di una qualsiasi protezione; un’ulteriore protezione consiste nello spegnimento automatico della segatrice in caso di rottura del nastro di taglio.
| Dimensione lama a nastro [mm] | 2520 x 27 x 0.9 |

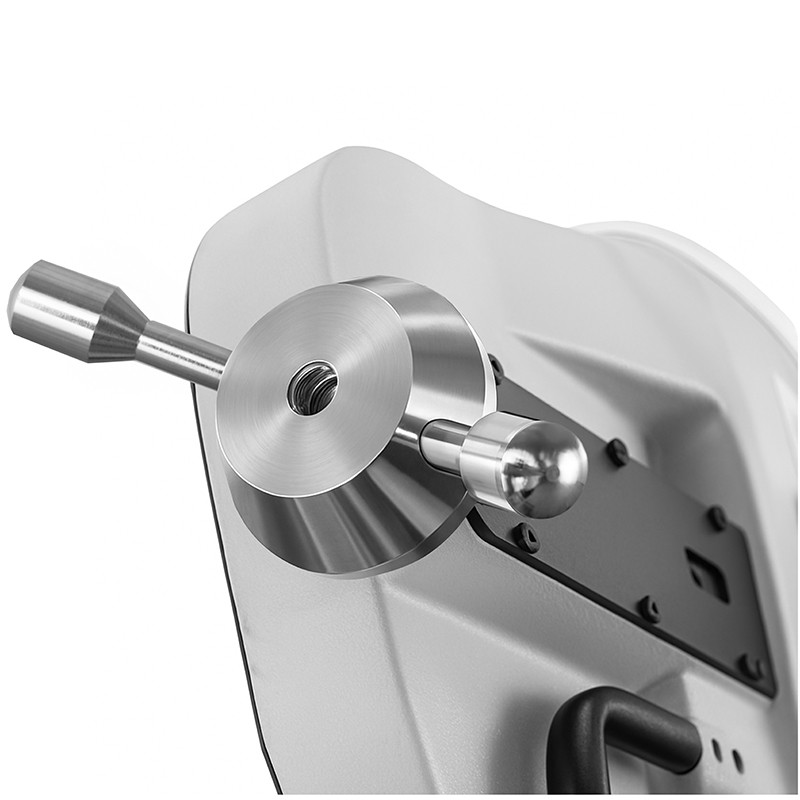

| Tensionamento nastro | meccanico (manuale) |
| Velocità nastro [m/min] | 35, 70 |
| Regolazione discesa braccio | continua - cilindro idraulico |
| Altezza base morsa [mm] | 860 |
| Diametro ruota sega [mm] | 300 |
| Inclinazione telaio sega [°] | 0-60 |
| Alimentazione | 3 fasi 400V |
| Potenza motore principale [kW] | 1.1/1.5 |
| Potenza motore pompa refrigerante [kW] | 0.05 |
| Dimensioni con base [cm] | 150x80x140 |
| Massa [kg] | lordo/netto - 210 / 180 kg |
